Cầu chì sứ 5x20mm 13A 250V
1,500₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

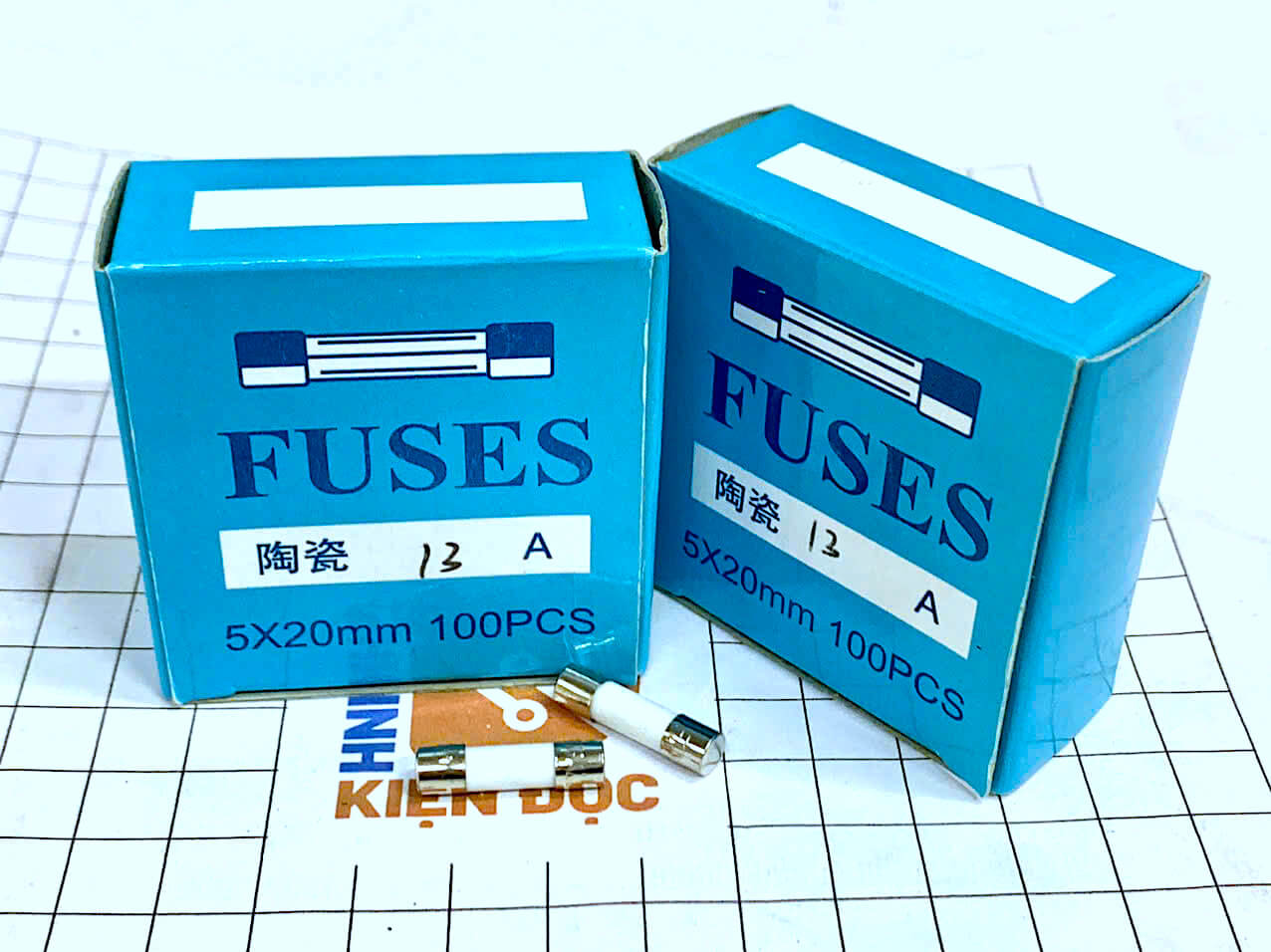

Giới thiệu chung về cầu chì sứ 5×20mm 13A 250V
Cầu chì sứ 5×20mm 13A 250V là loại cầu chì ống dùng để bảo vệ mạch điện và thiết bị điện khỏi quá dòng hoặc ngắn mạch. Khi dòng điện vượt quá giá trị định mức trong khoảng thời gian nhất định, dây chảy bên trong cầu chì sẽ nóng lên và đứt, làm ngắt mạch, hạn chế nguy cơ hư hỏng thiết bị và cháy nổ.
1. Đặc điểm
- Kích thước tiêu chuẩn: 5×20 mm, phù hợp với các đế cầu chì 5×20 mm.
- Dòng điện định mức: 13A.
- Điện áp định mức: 250V AC.
- Vỏ bằng sứ: có khả năng chịu nhiệt và cách điện tốt.
- Dạng ống nhỏ gọn: thuận tiện lắp đặt trong tủ điện, thiết bị điện và mạch điều khiển.
- Có thể có loại cầu chì nhanh (F – Fast) hoặc cầu chì chậm (T – Time Lag) tùy thiết kế và mục đích sử dụng.
2. Cấu tạo
Cầu chì thường gồm các bộ phận chính:
- Ống sứ: tạo lớp vỏ bảo vệ và cách điện cho phần tử bên trong.
- Dây chảy/phần tử nóng chảy: thường làm từ hợp kim kim loại có đặc tính nóng chảy phù hợp. Đây là bộ phận trực tiếp ngắt mạch khi quá dòng.
- Hai nắp kim loại: được gắn ở hai đầu ống, đồng thời tạo điểm tiếp xúc điện với đế cầu chì.
- Vật liệu dập hồ quang: tùy loại cầu chì, bên trong có thể sử dụng vật liệu chuyên dụng để hạn chế hồ quang khi dây chảy đứt.
3. Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
|---|---|
| Loại | Cầu chì ống sứ |
| Kích thước | 5×20 mm |
| Dòng định mức | 13A |
| Điện áp định mức | 250V AC |
| Vật liệu vỏ | Sứ cách điện |
| Tiếp điểm | Kim loại |
| Chức năng | Bảo vệ quá dòng, ngắn mạch |
| Kiểu tác động | Nhanh hoặc chậm, tùy mã sản phẩm |
| Lắp đặt | Đế cầu chì 5×20 mm |
Lưu ý: khả năng cắt (breaking capacity), đặc tính thời gian–dòng điện và tiêu chuẩn chứng nhận có thể khác nhau giữa các nhà sản xuất. Vì vậy, khi thay thế cần kiểm tra đúng 13A, 250V, kích thước 5×20mm và đặc tính F/T theo thiết bị.

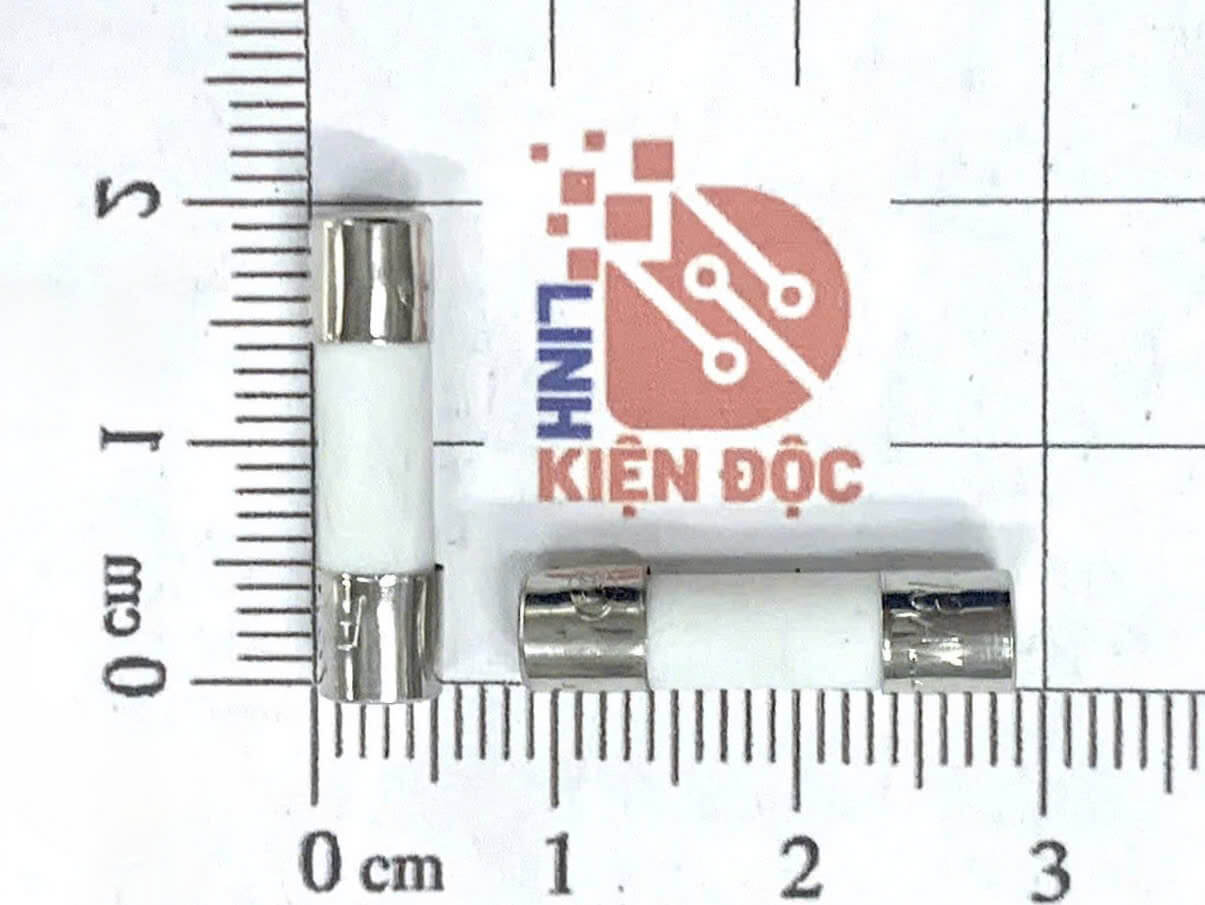

4. Kích thước
Cầu chì có dạng ống trụ, với:
- Chiều dài tổng thể: khoảng 20 mm.
- Đường kính thân: khoảng 5 mm.
- Hai đầu có nắp kim loại để tiếp xúc với đế cầu chì.
Kích thước 5×20mm là kích thước phổ biến, giúp cầu chì dễ dàng lắp vào các holder/đế cầu chì 5×20mm.
5. Ứng dụng
Cầu chì sứ 5×20mm 13A 250V thường được sử dụng trong:
- Thiết bị điện và điện tử dân dụng.
- Bộ nguồn, adapter và bộ sạc.
- Tủ điện và bảng điều khiển.
- Thiết bị công nghiệp, máy móc tự động hóa.
- Mạch điều khiển và mạch cấp nguồn.
- Thiết bị gia dụng có yêu cầu bảo vệ quá dòng.
- Các thiết bị sử dụng đế cầu chì chuẩn 5×20mm.
6. Nguyên lý hoạt động
Khi dòng điện chạy qua cầu chì ở mức bình thường, dây chảy không bị ảnh hưởng. Khi xảy ra quá tải hoặc ngắn mạch, dòng điện tăng cao làm dây chảy sinh nhiệt. Khi nhiệt lượng đạt đến mức làm nóng chảy phần tử bảo vệ, dây chảy đứt ra, mạch điện bị hở và dòng điện được ngắt.
Tóm lại: cầu chì sứ 5×20mm 13A 250V là linh kiện bảo vệ quá dòng nhỏ gọn, có khả năng chịu nhiệt và cách điện tốt, thích hợp cho nhiều loại thiết bị điện – điện tử. Khi lựa chọn cần đặc biệt chú ý dòng định mức, điện áp, đặc tính nhanh/chậm và khả năng cắt để đảm bảo an toàn và hoạt động đúng thiết kế.
