Cầu chì thủy tinh 6x30mm F0.2AL250VH 250V 0.2A – Cầu chì nhanh bảo vệ mạch điện tử

Cầu chì thủy tinh 6x30mm F0.2AL250VH 250V 0.2A là loại cầu chì ống có dòng định mức 0.2A (200mA), điện áp định mức 250V, kích thước khoảng 6 × 30mm và đặc tính Fast Acting – tác động nhanh. Sản phẩm được sử dụng để bảo vệ các mạch điện, bo mạch và thiết bị điện tử có dòng làm việc nhỏ trước tình trạng quá dòng hoặc ngắn mạch.

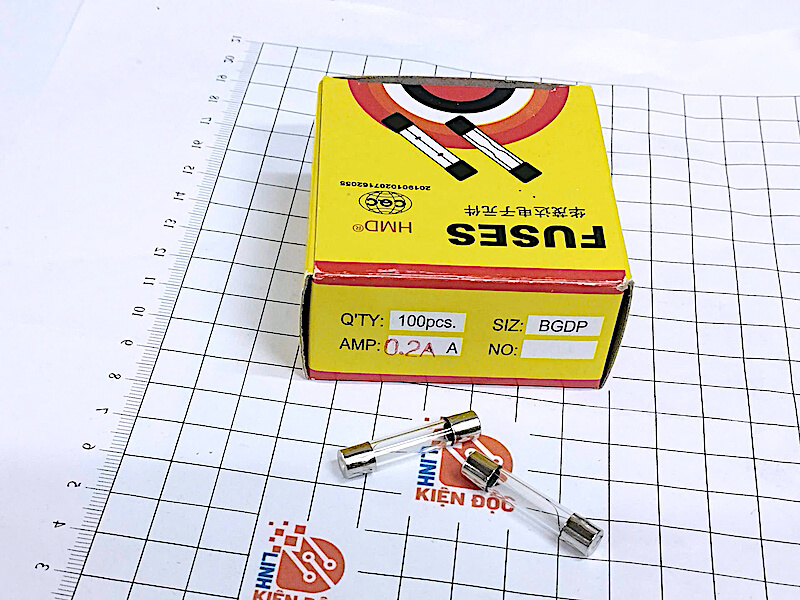

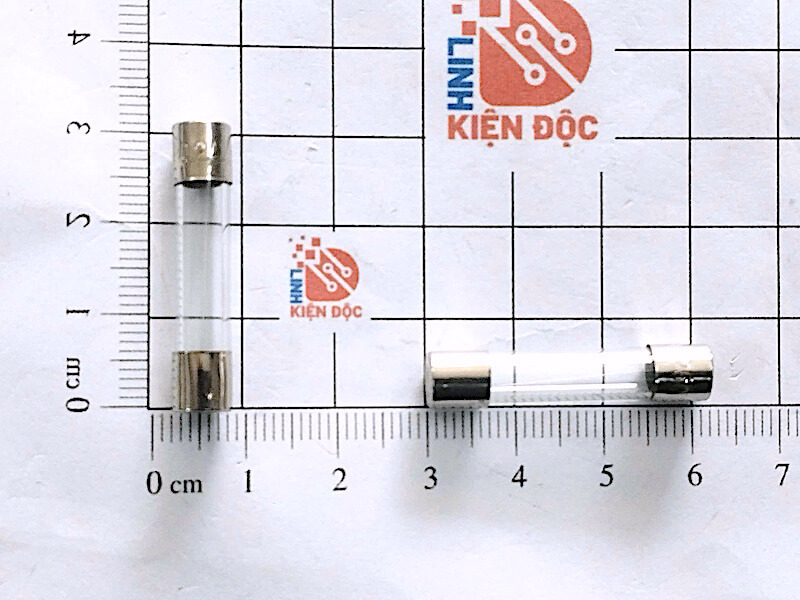

Cầu chì 6×30mm 0.2A/250V thương mại được xác nhận có cấu tạo thân thủy tinh, hai đầu kim loại, đặc tính Fast Acting và lắp với đế cầu chì phù hợp.

Thông số kỹ thuật cầu chì F0.2AL250VH 250V 0.2A

Thông số	Giá trị
Mã sản phẩm	F0.2AL250VH
Loại	Cầu chì ống thủy tinh
Dòng điện định mức	0.2A / 200mA
Điện áp định mức	250V
Đặc tính tác động	F – Fast Acting / tác động nhanh
Ký hiệu L	Low Breaking Capacity
Kích thước	Khoảng 6 × 30mm
Đường kính thân	Khoảng 6mm
Chiều dài	Khoảng 30mm
Vật liệu thân	Thủy tinh
Kiểu đầu	Ferrule end – đầu chụp kim loại
Kiểu lắp	Đế/kẹp cầu chì phù hợp
Khả năng phục hồi	Không, đứt phải thay mới
Chức năng	Bảo vệ quá dòng, ngắn mạch

Nguồn sản phẩm 6×30mm 0.2A xác nhận các thông số 0.2A, 250VAC, 6×30mm, thân thủy tinh và Fast Acting.

Công dụng của cầu chì thủy tinh F0.2AL250VH

Công dụng chính của F0.2AL250VH là bảo vệ mạch điện có dòng tương đối nhỏ. Cầu chì được mắc nối tiếp trên đường nguồn hoặc nhánh mạch cần bảo vệ.

Trong điều kiện bình thường, dây chảy bên trong cầu chì cho phép dòng điện chạy qua. Khi xảy ra sự cố khiến dòng tăng cao và duy trì đủ lâu, nhiệt sinh ra trên dây chảy tăng lên. Dây chảy nóng chảy và làm hở mạch, qua đó ngắt dòng điện.

Nhờ nguyên lý này, cầu chì giúp hạn chế dòng sự cố tiếp tục chạy qua các linh kiện phía sau như IC, transistor, diode, tụ điện, biến áp, mạch nguồn và đường dẫn PCB.

Chức năng chính của F0.2AL250VH

Bảo vệ quá dòng

F0.2AL250VH có dòng định mức chỉ 0.2A, tương đương 200mA, vì vậy phù hợp hơn với những mạch điện tử có dòng làm việc thấp.

Khi dòng điện tăng vượt mức bình thường đủ để đáp ứng đặc tuyến thời gian–dòng của cầu chì, dây chảy sẽ nóng lên và đứt, giúp cách ly phần mạch phía sau khỏi nguồn điện.

Cần lưu ý rằng 0.2A không có nghĩa cầu chì sẽ đứt tức thì ngay khi dòng vừa vượt 200mA. Thời gian tác động phụ thuộc vào mức quá dòng và đặc tuyến của đúng loại cầu chì.

Bảo vệ khi xảy ra ngắn mạch

Ngắn mạch có thể làm dòng điện tăng rất nhanh. Nếu không có phần tử bảo vệ, dòng sự cố có thể gây quá nhiệt dây dẫn, cháy đường mạch hoặc làm hỏng các linh kiện khác.

F0.2AL250VH được sử dụng như một phần tử ngắt mạch khi dòng sự cố đáp ứng điều kiện tác động của cầu chì.

Tuy nhiên, khả năng ngắt an toàn dòng ngắn mạch còn phụ thuộc vào breaking capacity – khả năng cắt. Không nên lựa chọn cầu chì chỉ dựa vào dòng 0.2A mà bỏ qua dòng ngắn mạch dự kiến của hệ thống.

Tác động nhanh khi quá dòng

Chữ F trong mã cầu chì biểu thị đặc tính Quick Acting/Fast Acting. Trong hệ ký hiệu IEC 60127, F được sử dụng cho cầu chì tác động nhanh và L dùng để biểu thị nhóm khả năng cắt thấp.

Đặc tính nhanh giúp loại cầu chì này phù hợp với nhiều mạch điện tử cần phản ứng tương đối nhanh khi dòng tăng bất thường.

Ý nghĩa mã F0.2AL250VH

Các phần quan trọng trên mã sản phẩm có thể hiểu như sau:

F: Fast Acting – cầu chì tác động nhanh.

0.2A: dòng điện định mức 0.2A = 200mA.

L: Low Breaking Capacity – khả năng cắt thấp theo hệ ký hiệu IEC.

250V: điện áp định mức 250V.

IEC 60127 quy định cách đánh dấu bao gồm dòng định mức, điện áp định mức, ký hiệu đặc tính F và ký hiệu khả năng cắt L đối với loại tương ứng.

Các ký tự bổ sung khác trong mã thương mại như H có thể phụ thuộc vào quy ước của nhà sản xuất, vì vậy không nên tự suy diễn thành một thông số điện cụ thể nếu chưa có datasheet của đúng hãng.

Nguyên lý hoạt động của cầu chì 0.2A

Cầu chì hoạt động dựa trên hiệu ứng nhiệt của dòng điện.

Bên trong ống thủy tinh có một phần tử kim loại nhỏ đóng vai trò dây chảy. Khi dòng điện bình thường chạy qua, dây chảy sinh nhiệt nhưng chưa đạt nhiệt độ nóng chảy.

Khi xuất hiện quá dòng, công suất nhiệt trên phần tử tăng lên. Nếu dòng điện đủ lớn và kéo dài đủ lâu, dây chảy sẽ nóng chảy và bị đứt.

Khi đó:

Nguồn → Cầu chì đứt → Mạch hở → Tải được ngắt khỏi nguồn

Sau khi đã tác động, cầu chì không tự phục hồi mà phải được thay bằng linh kiện mới.

Cầu chì 0.2A có phải cứ vượt 200mA là đứt ngay?

Không. Đây là một điểm quan trọng khi lựa chọn cầu chì.

200mA là dòng định mức, không phải một ngưỡng điện tử chính xác mà cứ đạt 201mA là cầu chì lập tức ngắt.

Cầu chì có đặc tuyến thời gian – dòng điện. Dòng càng cao so với dòng định mức thì thời gian tác động thường càng ngắn.

Tiêu chuẩn IEC cho cầu chì quick-acting cũng quy định thời gian nóng chảy theo nhiều bội số của dòng định mức, thay vì quy định ngắt tức thời ngay khi vượt dòng danh định.

Vì vậy, trong thiết kế mạch mới cần xem đường cong time-current của đúng cầu chì đang sử dụng.

Cầu chì F0.2A khác cầu chì T0.2A như thế nào?

Hai loại đều có thể mang dòng định mức 0.2A nhưng đặc tính tác động khác nhau.

F0.2A – Fast Acting: cầu chì nhanh, phản ứng nhanh hơn với quá dòng.

T0.2A – Time Lag: cầu chì trễ, có khả năng chịu một số dòng xung hoặc dòng khởi động trong khoảng thời gian nhất định tốt hơn.

Do đó, F0.2A và T0.2A không nên được xem là hai linh kiện tương đương chỉ vì đều ghi 0.2A/250V.

Nếu thiết bị nguyên bản sử dụng F0.2AL250VH, khi sửa chữa nên ưu tiên đúng đặc tính F hoặc loại thay thế được nhà sản xuất thiết bị cho phép.

Cấu tạo cầu chì thủy tinh 6x30mm

Cầu chì F0.2AL250VH có cấu tạo tương đối đơn giản gồm ống thủy tinh, dây chảy và hai đầu chụp kim loại.

Thân thủy tinh trong suốt giúp người dùng có thể quan sát sơ bộ tình trạng dây chảy bên trong. Hai đầu kim loại tạo tiếp xúc với holder hoặc kẹp cầu chì.

Nguồn sản phẩm 6×30mm 0.2A xác nhận cấu tạo dạng cầu chì hình trụ, vỏ thủy tinh, đầu ferrule và kích thước tổng thể 6×30mm.

Ứng dụng của cầu chì F0.2AL250VH 0.2A

Do dòng định mức chỉ 200mA, sản phẩm thích hợp hơn với các mạch điện tử tiêu thụ dòng thấp. Một số ứng dụng có thể gồm:

• Bo mạch điện tử và mạch điều khiển.
• Thiết bị đo lường.
• Mạch tín hiệu.
• Nguồn điện công suất nhỏ.
• Thiết bị âm thanh.
• Thiết bị điện tử dân dụng.
• Mạch điều khiển và tự động hóa.
• Thiết bị kiểm tra, thí nghiệm.
• Các nhánh nguồn có dòng làm việc thấp.

Tuy nhiên, không nên lựa chọn cầu chì chỉ vì tải có dòng dưới 200mA. Cần xem xét dòng khởi động, dòng xung, nhiệt độ, điện áp và đặc tuyến bảo vệ yêu cầu.

Ưu điểm của cầu chì thủy tinh F0.2AL250VH

Một ưu điểm lớn của cầu chì thủy tinh là dễ quan sát và kiểm tra. Người dùng có thể nhìn qua thân trong suốt để phát hiện dây chảy bị đứt trong nhiều trường hợp.

Kích thước 6×30mm nhỏ gọn, dễ lắp vào holder tương ứng. Dòng 0.2A giúp sản phẩm phù hợp với những mạch cần mức bảo vệ thấp hơn các loại cầu chì 1A, 3.15A hay 6.3A.

Sản phẩm 6×30mm 0.2A/250V trên thị trường cũng được xác nhận sử dụng đặc tính Fast Acting và thân thủy tinh.

Cách kiểm tra F0.2AL250VH bằng đồng hồ vạn năng

Trước tiên cần ngắt hoàn toàn nguồn điện của thiết bị. Nếu có thể, tháo cầu chì khỏi holder để kết quả kiểm tra không bị ảnh hưởng bởi các nhánh mạch khác.

Chuyển đồng hồ vạn năng sang chế độ Continuity – đo thông mạch hoặc thang điện trở thấp.

Đặt hai que đo vào hai đầu kim loại của cầu chì.

Nếu cầu chì còn tốt, đồng hồ sẽ báo thông mạch hoặc hiển thị điện trở rất thấp.

Nếu đồng hồ hiển thị OL, vô cực hoặc không báo thông mạch, cầu chì đã đứt và cần thay mới.

Vì sao cầu chì 0.2A thường xuyên bị đứt?

Nếu cầu chì liên tục đứt, không nên chỉ thay cầu chì mới rồi tiếp tục cấp nguồn nhiều lần. Nguyên nhân có thể nằm ở mạch phía sau.

Một số lỗi thường gặp gồm linh kiện bán dẫn bị chập, tụ điện hỏng, diode bị chập, biến áp gặp sự cố, tải tiêu thụ dòng quá lớn hoặc đường mạch bị ngắn mạch.

Cầu chì bị đứt thường là dấu hiệu cho thấy mạch đang có dòng điện bất thường. Vì vậy, cần tìm nguyên nhân trước khi tiếp tục thay cầu chì.

Có thể thay cầu chì 0.2A bằng 0.5A không?

Không nên tự ý thay.

Cầu chì 0.5A có dòng định mức lớn gấp 2,5 lần cầu chì 0.2A. Nếu mạch ban đầu được thiết kế để sử dụng cầu chì 200mA, việc tăng lên 500mA có thể khiến dòng sự cố lớn hơn tiếp tục chạy qua mạch trước khi cầu chì tác động.

Điều này làm giảm khả năng bảo vệ của thiết bị.

Khi thay F0.2AL250VH nên ưu tiên giữ đúng 0.2A, 250V, đặc tính F và kích thước cơ khí phù hợp.

So sánh F0.2AL250VH với F3.15AL250VH và F6.3AL250VH

Thông số	F0.2AL250VH	F3.15AL250VH	F6.3AL250VH
Dòng định mức	0.2A (200mA)	3.15A	6.3A
Điện áp	250V	250V	250V
Đặc tính	Fast Acting	Fast Acting	Fast Acting
Kích thước sản phẩm	6×30mm	6×30mm	6×30mm
Thân	Thủy tinh	Thủy tinh	Thủy tinh
Chức năng	Bảo vệ quá dòng	Bảo vệ quá dòng	Bảo vệ quá dòng

Điểm khác biệt quan trọng nhất là dòng định mức. Vì vậy, ba loại trên không thể tự động thay thế cho nhau mặc dù hình dạng và kích thước có thể giống nhau.

Cách lựa chọn cầu chì thay thế F0.2AL250VH

Khi cần thay thế, nên kiểm tra đồng thời dòng định mức 0.2A, điện áp 250V, đặc tính Fast Acting, khả năng cắt và kích thước 6×30mm.

Không nên chỉ lựa chọn dựa trên kích thước bên ngoài. Một cầu chì cùng kích thước nhưng có dòng 1A, 3A hoặc 5A sẽ tạo mức bảo vệ hoàn toàn khác.

Ngoài ra, cần phân biệt loại Fast Acting (F) với loại Time Lag (T). Việc sử dụng sai đặc tính thời gian có thể khiến cầu chì đứt không mong muốn hoặc bảo vệ mạch không đúng thiết kế.

Lưu ý khi sử dụng cầu chì F0.2AL250VH

Không được nối tắt cầu chì bằng dây đồng, dây thiếc hoặc vật dẫn điện khác. Việc nối tắt sẽ loại bỏ chức năng bảo vệ của cầu chì.

Khi cầu chì đứt, cần xác định nguyên nhân quá dòng trước khi thay mới. Không nên tăng dòng cầu chì chỉ để thiết bị tiếp tục hoạt động.

Đặc biệt, nếu ký hiệu L của đúng cầu chì thể hiện Low Breaking Capacity, cần đảm bảo dòng ngắn mạch dự kiến của mạch phù hợp với khả năng cắt của cầu chì. IEC cũng lưu ý cầu chì low-breaking-capacity phù hợp với các mạch có dòng ngắn mạch giới hạn.
