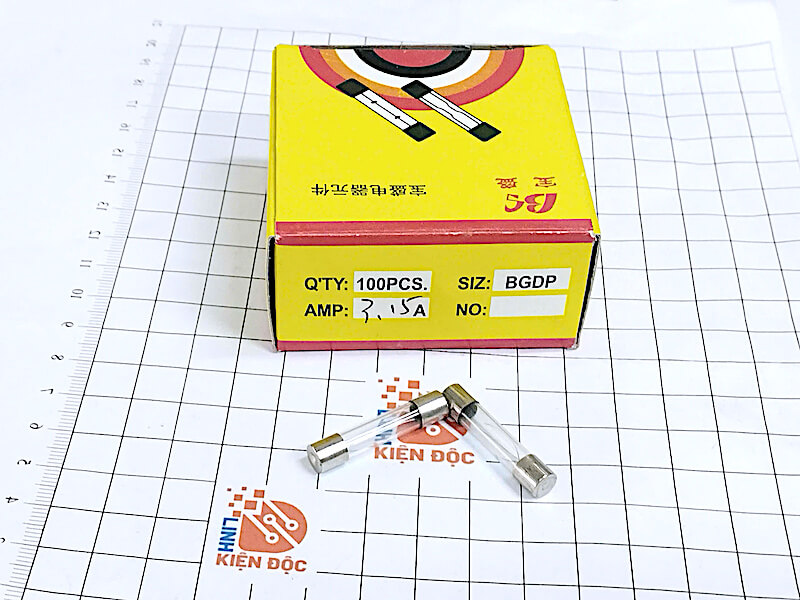

Cầu chì thủy tinh 6x30mm F3.15AL250VH 250V 3.15A – Cầu chì nhanh bảo vệ quá dòng

Cầu chì thủy tinh 6x30mm F3.15AL250VH 250V 3.15A là loại cầu chì ống được sử dụng để bảo vệ mạch điện và thiết bị điện tử khi xảy ra quá dòng hoặc ngắn mạch. Sản phẩm có dòng định mức 3.15A, điện áp định mức 250V, kích thước khoảng 6 × 30mm và thuộc nhóm cầu chì tác động nhanh.

Trên ký hiệu cầu chì, chữ F thể hiện đặc tính Fast Acting/Quick Acting – tác động nhanh, còn L trong hệ ký hiệu IEC dùng để chỉ Low Breaking Capacity – khả năng cắt thấp.

Với cấu tạo ống thủy tinh trong suốt, kích thước nhỏ và dễ thay thế, F3.15AL250VH phù hợp với bộ nguồn, bo mạch điện tử, thiết bị gia dụng, thiết bị đo, máy móc, mạch điều khiển và nhiều thiết bị điện khác.

Thông số kỹ thuật cầu chì F3.15AL250VH 3.15A 250V

Thông số	Giá trị
Mã sản phẩm	F3.15AL250VH
Loại	Cầu chì ống thủy tinh
Dòng điện định mức	3.15A
Điện áp định mức	250V
Đặc tính tác động	F – Fast Acting / tác động nhanh
Ký hiệu L	Low Breaking Capacity
Kích thước	Khoảng 6 × 30mm
Đường kính	Khoảng 6mm
Chiều dài	Khoảng 30mm
Vật liệu thân	Thủy tinh
Đầu tiếp xúc	Kim loại
Kiểu lắp	Đế/kẹp cầu chì phù hợp
Khả năng phục hồi	Không, đứt phải thay mới
Chức năng	Bảo vệ quá dòng, ngắn mạch

Các loại cầu chì thủy tinh 6 × 30mm 3.15A/250V thương mại được công bố với đặc tính Fast Acting, thân thủy tinh và hai đầu kim loại.

Lưu ý: khả năng cắt, đường cong thời gian–dòng và các chứng nhận cụ thể có thể khác nhau tùy nhà sản xuất. Khi dùng trong thiết kế kỹ thuật hoặc thay thế cho thiết bị yêu cầu an toàn cụ thể, nên đối chiếu datasheet của đúng cầu chì.

Công dụng của cầu chì thủy tinh F3.15AL250VH

Công dụng chính của F3.15AL250VH là bảo vệ thiết bị khi dòng điện tăng quá mức cho phép. Cầu chì được mắc nối tiếp với đường điện cần bảo vệ, vì vậy toàn bộ dòng tải sẽ đi qua phần tử dây chảy bên trong cầu chì.

Trong điều kiện bình thường, dây chảy cho phép dòng điện đi qua và thiết bị hoạt động ổn định. Khi xuất hiện dòng điện quá lớn trong một khoảng thời gian đủ để cầu chì tác động, nhiệt độ dây chảy tăng cao làm nó nóng chảy và đứt.

Khi đó, đường điện bị ngắt, giúp hạn chế dòng sự cố tiếp tục chạy qua các linh kiện phía sau.

Chức năng chính của cầu chì F3.15AL250VH

Bảo vệ mạch khi quá dòng

Quá dòng có thể xảy ra khi tải gặp sự cố, linh kiện bị chập hoặc thiết bị hoạt động bất thường. Nếu dòng điện lớn tiếp tục chạy qua mạch, các linh kiện, dây dẫn và đường mạch PCB có thể bị quá nhiệt.

Cầu chì 3.15A được thiết kế để tham gia bảo vệ bằng cách ngắt mạch khi dòng điện và thời gian vượt quá đặc tuyến cho phép.

Điều quan trọng là 3.15A không phải mức mà cầu chì cứ vượt qua một chút là đứt ngay lập tức. Thời gian nóng chảy phụ thuộc vào mức quá dòng và đặc tuyến thời gian–dòng của cầu chì.

Bảo vệ khi xảy ra ngắn mạch

Khi hai điểm khác điện thế bị chập, dòng điện có thể tăng lên rất nhanh. Cầu chì được bố trí trên đường nguồn nhằm cắt dòng sự cố khi các điều kiện tác động được đáp ứng.

Điều này giúp hạn chế hư hỏng lan rộng sang cầu diode, transistor, MOSFET, IGBT, tụ điện, biến áp, đường mạch PCB và các linh kiện khác.

Tuy nhiên, khả năng bảo vệ ngắn mạch còn phụ thuộc vào breaking capacity – khả năng cắt của cầu chì. Vì vậy, với mạch có dòng ngắn mạch dự kiến lớn, phải lựa chọn cầu chì có khả năng cắt phù hợp chứ không chỉ dựa vào dòng 3.15A.

Ngắt nhanh khi xuất hiện dòng sự cố

Chữ F trên mã sản phẩm cho biết đây là cầu chì Quick Acting/Fast Acting. Tiêu chuẩn IEC 60127 sử dụng ký hiệu F cho cầu chì tác động nhanh.

Đặc tính này phù hợp với các mạch cần phản ứng tương đối nhanh khi xuất hiện quá dòng, đặc biệt là nhiều loại mạch điện tử và bo mạch nguồn.

Ý nghĩa mã F3.15AL250VH

Có thể hiểu những thành phần quan trọng của mã sản phẩm như sau:

F: Fast Acting – cầu chì tác động nhanh.

3.15A: dòng điện định mức 3.15 ampere.

L: Low Breaking Capacity – khả năng cắt thấp theo hệ ký hiệu IEC.

250V: điện áp định mức 250V.

IEC 60127 quy định cầu chì quick-acting, low-breaking-capacity được đánh dấu bằng ký hiệu đặc tính F và ký hiệu khả năng cắt L.

Các chữ bổ sung còn lại trong mã F3.15AL250VH có thể phụ thuộc vào quy ước của từng nhà sản xuất. Vì vậy, không nên suy diễn chức năng riêng của chữ H nếu không có datasheet của đúng sản phẩm.

Cầu chì 3.15A hoạt động như thế nào?

Bên trong cầu chì có một phần tử kim loại nhỏ đóng vai trò dây chảy.

Khi dòng điện chạy qua, dây chảy luôn sinh ra một lượng nhiệt nhất định. Ở dòng làm việc bình thường, nhiệt lượng nằm trong giới hạn thiết kế và cầu chì tiếp tục dẫn điện.

Khi dòng tăng quá cao, nhiệt lượng tăng mạnh. Nếu dòng quá mức được duy trì đủ lâu, dây chảy nóng đến nhiệt độ nóng chảy và bị đứt.

Sau khi dây chảy đứt, mạch điện bị hở và dòng điện không thể tiếp tục đi qua.

Đây là cơ chế bảo vệ đơn giản nhưng rất phổ biến trong các thiết bị điện – điện tử.

Cầu chì 3.15A có đứt ngay khi dòng vượt 3.15A không?

Không. Dòng 3.15A là dòng định mức chứ không phải ngưỡng ngắt tức thời.

Đối với cầu chì quick-acting tiêu chuẩn, thời gian tác động thay đổi tùy theo dòng điện thực tế. Dòng càng vượt định mức nhiều thì cầu chì thường tác động càng nhanh.

Chẳng hạn, tiêu chuẩn IEC cho nhóm cầu chì quick-acting có các giới hạn thời gian tác động tại nhiều lần dòng định mức như 2 lần, 2.75 lần, 4 lần và 10 lần dòng danh định.

Do đó, khi lựa chọn cầu chì cho một thiết kế mới, cần quan tâm đến đường cong time-current, không nên chỉ nhìn vào con số 3.15A.

F3.15AL250VH khác cầu chì chậm T3.15A như thế nào?

Điểm khác biệt quan trọng nằm ở đặc tính thời gian tác động.

F3.15A – Fast Acting: cầu chì nhanh, thích hợp với những mạch cần phản ứng nhanh khi xuất hiện quá dòng.

T3.15A – Time Lag: cầu chì trễ, có khả năng chịu một số dòng xung hoặc dòng khởi động trong khoảng thời gian nhất định tốt hơn trước khi nóng chảy.

Vì vậy, mặc dù cả hai đều có dòng định mức 3.15A, không nên tùy ý thay F3.15A bằng T3.15A hoặc ngược lại.

Nếu thiết bị nguyên bản sử dụng F3.15A thì khi sửa chữa nên ưu tiên đúng đặc tính F, trừ khi tài liệu kỹ thuật của thiết bị cho phép thay đổi.

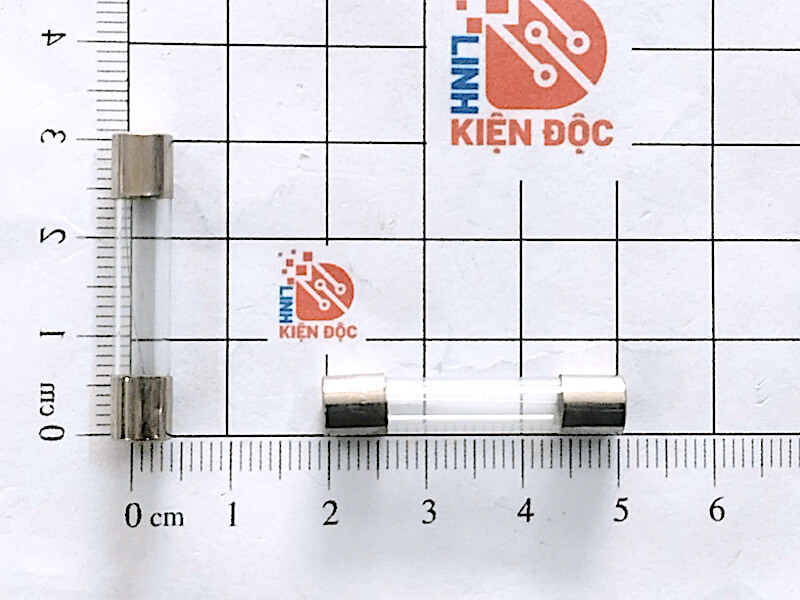

Cấu tạo của cầu chì thủy tinh 6x30mm

F3.15AL250VH có cấu tạo cơ bản gồm ống thủy tinh, hai đầu kim loại và phần tử dây chảy bên trong.

Thân thủy tinh trong suốt có ưu điểm giúp người dùng dễ quan sát tình trạng của dây chảy. Khi cầu chì bị đứt, trong nhiều trường hợp có thể nhìn thấy dây bên trong đã bị tách hoặc xuất hiện dấu hiệu cháy.

Hai đầu kim loại tạo tiếp xúc điện với đế cầu chì hoặc kẹp cầu chì. Khi cần thay thế, có thể tháo cầu chì cũ và lắp cầu chì mới có thông số tương đương.

Ứng dụng của cầu chì F3.15AL250VH 250V 3.15A

Cầu chì thủy tinh 3.15A có thể được sử dụng trong nhiều thiết bị điện và điện tử như:

• Bộ nguồn và bo nguồn.
• Thiết bị âm thanh, ampli.
• Thiết bị đo lường.
• Bo mạch điều khiển.
• Thiết bị điện gia dụng.
• Mạch chiếu sáng.
• Thiết bị điện tử công nghiệp.
• Máy móc và hệ thống điều khiển.
• Các thiết bị có dòng làm việc phù hợp.

Các loại cầu chì thủy tinh 6 × 30mm 3.15A/250V trên thị trường cũng được sử dụng cho bo mạch, thiết bị điện tử, thiết bị gia dụng, chiếu sáng và thiết bị đo.

Ưu điểm của cầu chì thủy tinh 3.15A 250V

Ưu điểm đầu tiên là cấu tạo đơn giản và dễ thay thế. Khi sử dụng cùng holder phù hợp, kỹ thuật viên có thể tháo cầu chì đã đứt và thay bằng cầu chì mới mà không cần thay đổi toàn bộ mạch.

Thân thủy tinh trong suốt giúp việc kiểm tra trực quan thuận tiện hơn. Kích thước 6 × 30mm nhỏ gọn và phù hợp với nhiều loại đế cầu chì.

Đặc tính Fast Acting giúp sản phẩm thích hợp với các mạch cần khả năng tác động nhanh khi xảy ra quá dòng. Các cầu chì 6 × 30mm 3.15A/250V thương mại được xác nhận có loại quick-blow/fast-acting với thân thủy tinh.

Cách kiểm tra cầu chì F3.15AL250VH bằng đồng hồ vạn năng

Trước khi kiểm tra, cần ngắt hoàn toàn nguồn điện của thiết bị. Nếu thuận tiện, nên tháo cầu chì ra khỏi holder để tránh các nhánh mạch song song ảnh hưởng đến kết quả đo.

Chuyển đồng hồ vạn năng sang chế độ Continuity – thông mạch hoặc thang đo điện trở thấp.

Đặt hai que đo vào hai đầu kim loại của cầu chì.

Nếu cầu chì còn tốt, đồng hồ sẽ báo thông mạch hoặc hiển thị điện trở rất thấp.

Nếu cầu chì đã đứt, đồng hồ thường hiển thị OL/vô cực và không phát tiếng báo thông mạch.

Mặc dù cầu chì thủy tinh có thể quan sát bằng mắt, đo bằng đồng hồ vẫn là cách kiểm tra đáng tin cậy hơn.

Vì sao cầu chì F3.15A vừa thay đã đứt?

Nếu cầu chì mới vừa lắp đã đứt ngay sau khi cấp nguồn, không nên tiếp tục thay liên tục nhiều cầu chì.

Nguyên nhân có thể nằm ở mạch phía sau, chẳng hạn cầu diode bị chập, MOSFET hoặc transistor công suất bị chập, tụ điện hỏng, tải bị ngắn mạch hoặc một linh kiện nguồn khác gặp sự cố.

Cầu chì đứt thường là kết quả của sự cố chứ không nhất thiết bản thân cầu chì là nguyên nhân.

Cần kiểm tra và xử lý nguyên nhân quá dòng trước khi tiếp tục cấp nguồn.

Có được thay cầu chì 3.15A bằng cầu chì 5A không?

Không nên tự ý thay 3.15A bằng 5A chỉ để cầu chì không bị đứt.

Nếu nhà sản xuất thiết bị thiết kế mạch sử dụng cầu chì 3.15A, việc tăng lên 5A có thể cho phép dòng điện lớn hơn chạy qua mạch trước khi cầu chì tác động. Điều này có thể làm giảm mức bảo vệ của thiết bị.

Tương tự, không nên thay cầu chì nhanh F bằng cầu chì trễ T chỉ vì cùng dòng điện và điện áp.

Cách chọn cầu chì thay thế F3.15AL250VH

Khi thay thế nên kiểm tra đồng thời các yếu tố sau:

Dòng điện: chọn đúng 3.15A.

Điện áp: chọn loại có điện áp định mức phù hợp, với sản phẩm này là 250V.

Đặc tính: chọn F – Fast Acting nếu cầu chì nguyên bản là loại F.

Kích thước: khoảng 6 × 30mm, phải phù hợp với holder thực tế.

Khả năng cắt: phải đáp ứng yêu cầu của mạch.

Kiểu thân: thủy tinh hoặc loại tương đương nếu thiết kế cho phép.

Đặc biệt, kích thước phải được kiểm tra cẩn thận. Cầu chì 5 × 20mm, 6 × 30mm và 6.3 × 32mm có hình dáng tương tự nhưng không nên mặc định có thể lắp thay trực tiếp cho nhau.

So sánh cầu chì F3.15AL250VH và F6.3AL250VH

Hai loại có cùng nguyên lý bảo vệ nhưng khác dòng định mức:

Thông số	F3.15AL250VH	F6.3AL250VH
Dòng định mức	3.15A	6.3A
Điện áp	250V	250V
Đặc tính	Fast Acting	Fast Acting
Ký hiệu	F/L	F/L
Kích thước sản phẩm	6 × 30mm	6 × 30mm
Chức năng	Bảo vệ quá dòng	Bảo vệ quá dòng

Điểm khác biệt quan trọng nhất là dòng định mức. F6.3A cho phép dòng làm việc lớn hơn F3.15A, vì vậy hai loại không nên được xem là tương đương chỉ vì cùng kích thước.

Lưu ý khi sử dụng cầu chì thủy tinh 6x30mm 3.15A

Cầu chì phải được mắc nối tiếp với đường điện cần bảo vệ và sử dụng holder có tiếp xúc chắc chắn. Tiếp xúc lỏng có thể làm tăng điện trở, gây nóng tại đầu cầu chì và ảnh hưởng đến độ ổn định của thiết bị.

Không nên dùng dây đồng, giấy bạc hoặc vật dẫn điện để nối tắt cầu chì. Việc này loại bỏ chức năng bảo vệ quá dòng của mạch.

Nếu cầu chì thường xuyên bị đứt, cần kiểm tra nguyên nhân thay vì tăng dòng định mức của cầu chì.
