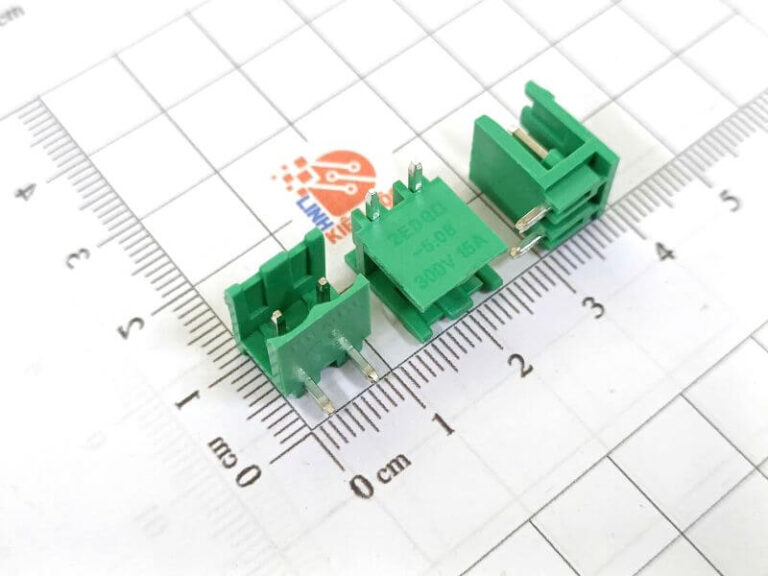

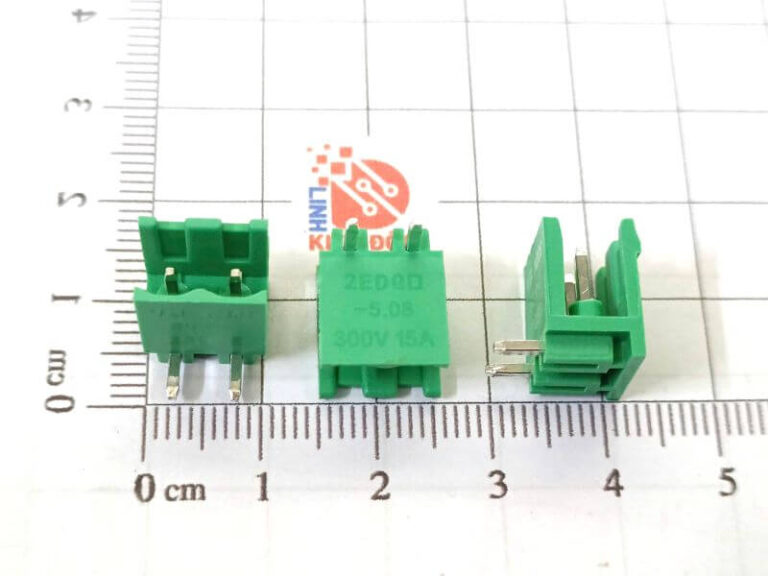

Cầu đấu xanh 2EDG 5.08mm 2P chân cong

Giới thiệu chung

Cầu đấu xanh 2EDG 5.08 2P chân cong là một trong những linh kiện kết nối điện phổ biến và không thể thiếu trong các mạch điện tử hiện đại. Thiết bị này đóng vai trò trung gian giúp liên kết dây dẫn điện với bo mạch PCB một cách chắc chắn, an toàn và dễ dàng thao tác. Nhờ thiết kế thông minh sử dụng cơ chế vít siết, người dùng có thể cố định dây điện nhanh chóng mà không cần hàn trực tiếp, từ đó thuận tiện cho việc lắp ráp, bảo trì hoặc thay thế khi cần thiết. Dòng cầu đấu 2EDG được tiêu chuẩn hóa với khoảng cách chân 5.08mm, phù hợp với đa số các bo mạch thông dụng hiện nay. Phiên bản 2P (2 chân) thích hợp cho các kết nối nguồn hoặc tín hiệu đơn giản, giúp tối ưu diện tích sử dụng trên PCB. Điểm nổi bật của loại chân cong (góc 90°) là cho phép dây điện đi ngang thay vì đi thẳng đứng, giúp bố trí hệ thống dây gọn gàng hơn, đặc biệt hữu ích trong các không gian hạn chế về chiều cao như hộp kỹ thuật hoặc thiết bị đóng kín.

Đặc điểm

• Thiết kế 2 chân (2P) nhỏ gọn, dễ sử dụng
• Khoảng cách chân chuẩn 5.08mm, tương thích nhiều PCB
• Chân cong 90° giúp tiết kiệm chiều cao khi lắp
• Cơ chế vít siết dây chắc chắn, dễ tháo lắp
• Vỏ nhựa màu xanh cách điện, chịu nhiệt tốt
• Dẫn điện ổn định, tiếp xúc tốt, ít bị oxy hóa

Cấu tạo

• Vỏ ngoài: Nhựa cách điện (thường là PA66), chịu nhiệt và chống cháy
• Chân kim loại: Đồng hoặc hợp kim đồng, mạ thiếc tăng dẫn điện và chống oxy hóa
• Ốc vít: Thép mạ, dùng để kẹp chặt dây dẫn
• Khoang kẹp dây: Nơi đưa dây điện vào và cố định bằng vít
• Chân hàn PCB: Dạng cong (90°) để gắn lên bo mạch

Thông số kỹ thuật

• Số chân: 2P (2 pin)
• Bước chân: 5.08mm
• Kiểu chân: Chân cong (Right Angle)
• Điện áp định mức: ~250V
• Dòng điện tối đa: ~10A – 15A
• Nhiệt độ làm việc: -40°C đến ~105°C
• Đường kính dây phù hợp: 0.5 – 2.5mm² (AWG 12–22)
• Màu sắc: Xanh lá
• Kiểu kết nối: Vít siết (screw terminal)

Ứng dụng

• Kết nối nguồn trong mạch điện tử, mạch điều khiển
• Sử dụng trong tủ điện, thiết bị công nghiệp
• Ứng dụng trong Arduino, DIY, IoT
• Dùng cho module nguồn, relay, cảm biến
• Kết nối dây trong các thiết bị điện dân dụng và tự động hóa
