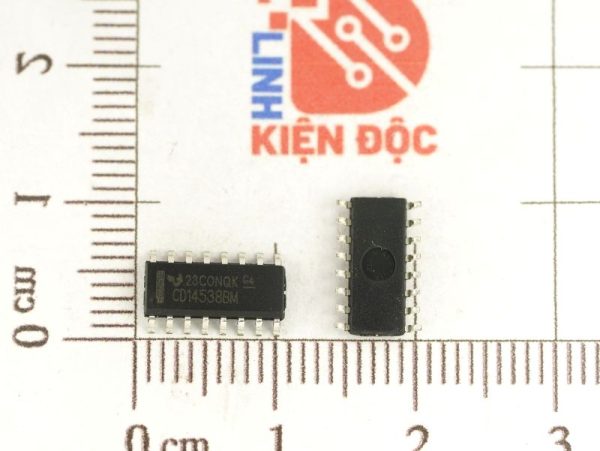

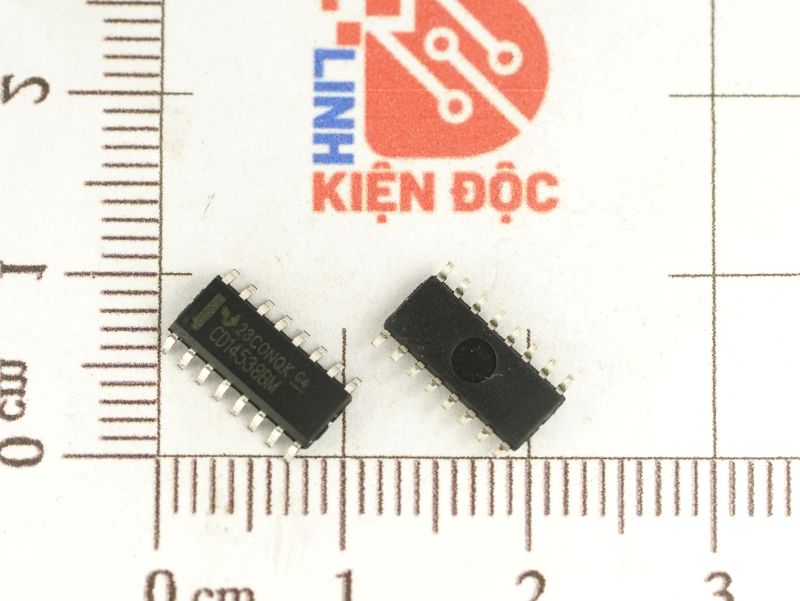

CD14538 CD14538BM SOP-16 kích thước 3.9mm

Giới thiệu về CD14538

CD14538 là một vi mạch CMOS chứa 2 mạch đa rung đơn ổn độc lập (monostable multivibrator). Nó thường được sử dụng trong các ứng dụng logic số để tạo ra các xung có độ trễ chính xác hoặc tạo dạng xung. Nhờ tính linh hoạt và độ ổn định cao, IC này được sử dụng rộng rãi trong các mạch điện tử yêu cầu thời gian chính xác.

Đặc điểm CD14538

• Hai mạch đa rung đơn ổn độc lập:
  • Hai kênh riêng biệt trong một IC, có thể hoạt động độc lập.
• Chế độ Kích hoạt lại (Retriggerable) và Không kích hoạt lại (Non-retriggerable):
  • Kích hoạt lại cho phép kéo dài thời gian xung khi có tín hiệu kích hoạt liên tục.
  • Không kích hoạt lại tạo ra xung cố định bất kể tín hiệu kích hoạt bổ sung.
• Dải điện áp hoạt động rộng:
  • Hoạt động từ 3V đến 15V, phù hợp với nhiều loại mạch logic.
• Thời gian có thể điều chỉnh:
  • Thời gian xung được đặt thông qua các điện trở và tụ điện bên ngoài.
• Tiêu thụ năng lượng thấp:
  • Công nghệ CMOS giúp giảm dòng điện nghỉ.
• Ngõ vào Schmitt Trigger:
  • Tăng khả năng chống nhiễu, đảm bảo hoạt động ổn định trong môi trường nhiễu.

Thông số kỹ thuật CD14538

Ứng dụng CD14538

1. Mạch tạo trễ thời gian:
   • Tạo xung trễ, kéo dài xung, hoặc định hình tín hiệu.
2. Mạch chuyển đổi tần số thành điện áp:
   • Chuyển tín hiệu tần số thành điện áp tương ứng.
3. Xử lý tín hiệu số:
   • Khử rung cho công tắc hoặc lọc tín hiệu.
4. Hệ thống điều khiển:
   • Dùng trong các bộ điều khiển công nghiệp cho trình tự hoạt động theo thời gian.
5. Mạch kích hoạt:
   • Tạo tín hiệu kích hoạt chính xác cho các thiết bị khác.
6. Hệ thống truyền thông:
   • Điều chế xung và xử lý tín hiệu.

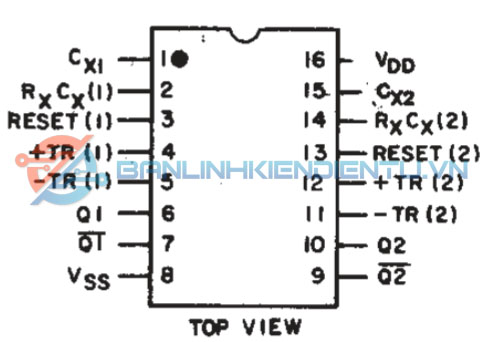

Sơ đồ chân CD14538

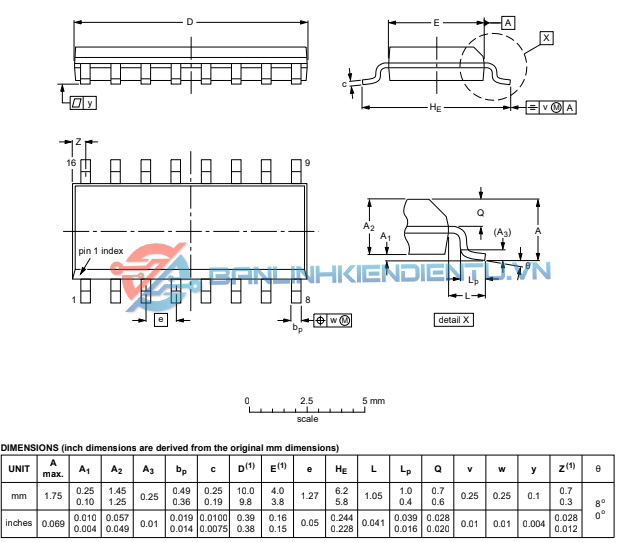

Kích thước CD14538

Xem thêm: Nhiều sản phẩm IC số tại đây

Datasheet CD14538
