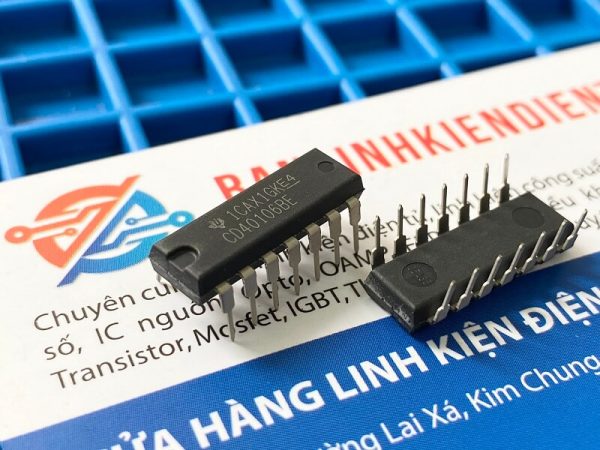

CD40106BE, CD40106, HCF40106 IC SỐ DIP-14

Giới thiệu về IC số CD40106BE

CD40106BE là IC số bao gồm sáu đầu vào Schmitt-Trigger. Mỗi mạch hoạt động như một bộ biến tần với tác động Schmitt-Trigger ở đầu vào. Bộ kích hoạt chuyển đổi ở các điểm khác nhau để nhận tín hiệu chiều âm và chiều dương. Sự khác biệt giữa điện áp dương (VP) và điện áp âm (VN) được định nghĩa là điện áp trễ (VH).CD40106BE đều được định mức hoạt động ở nhiệt độ môi trường xung quanh –55°C đến 125°C.

Sơ đồ chân của IC số CD40106BE

Thông số kĩ thuật của IC số CD40106BE

• Bộ kích hoạt Schmitt – Hex Inverter
• Điện áp hoạt động: 5V
• Điện áp trễ ở mức thấp: 0.3V
• Điện áp trễ ở mức cao: 3.5V
• Dòng điện đầu ra cao: -1mA
• Dòng điện đầu ra thấp: 1mA
• Dòng điện tĩnh: 40 nA
• Thời gian trễ lan truyền: 280 ns
• Nhiệt độ hoạt động: -55 C to + 125 C
• Hoạt động kích hoạt Schmitt không có thành phần bên ngoài

Sơ đồ khối chức năng của IC số CD40106BE

Sơ đồ Logic CD40106BE

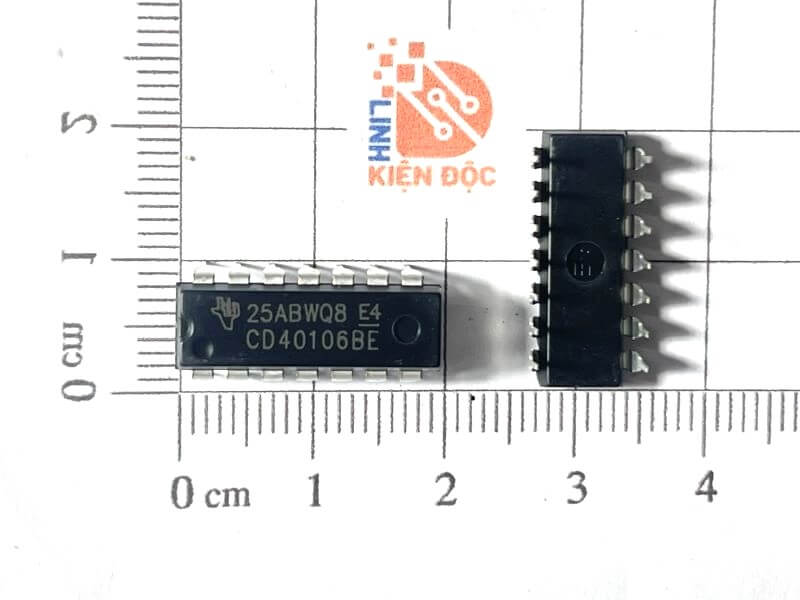

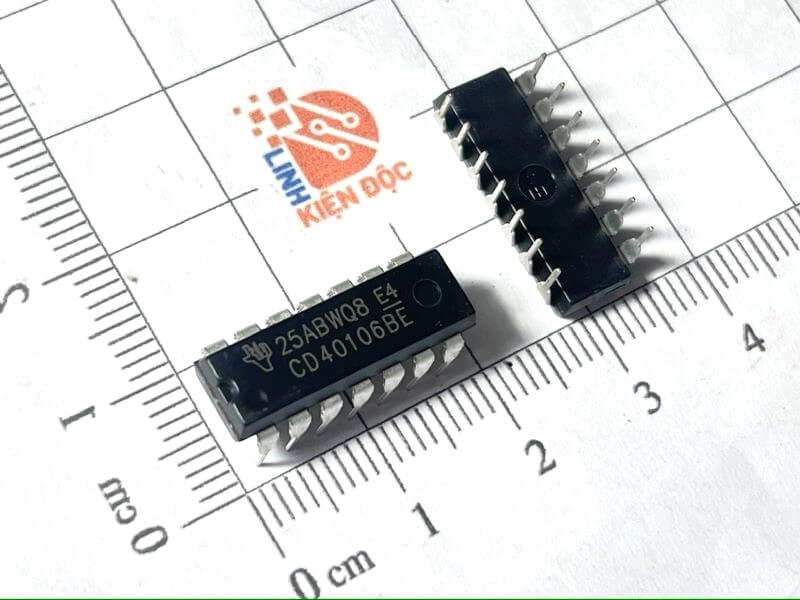

Kích thước IC số CD40106BE

Ứng dụng của IC số CD40106BE

• Mạch khử tiếng ồn
• Mạch phản xạ
• Bộ điều khiển trễ
• Bộ lọc dải chết
• Bộ tạo sóng và xung
• Hệ thống môi trường có tiếng ồn cao
• Bộ dao động đa năng ổn định

Tương đương với CD40106: MM74C14

Các lựa chọn thay thế Kích hoạt Schmitt: SN74LS14, TC4584, MC14584

Xem thêm nhiều sản phẩm IC số họ 40xxx Tại đây

Datasheet của IC số CD40106BE
