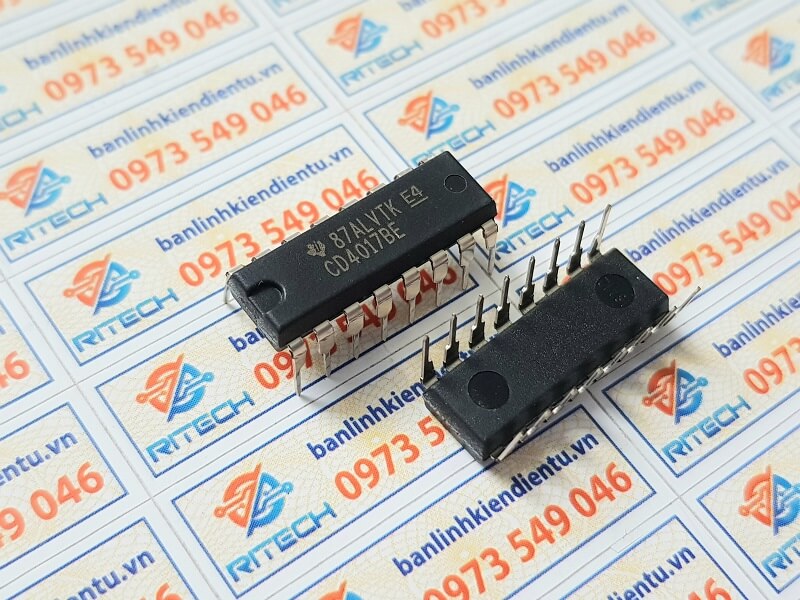

CD4017BE, CD4017BP, CD4017 DIP-16 Hàng xịn

Giới thiệu về IC số CD4017BE

CD4017BE à IC đếm nhị phân Johnson Octal có 8 chân đầu ra được giải mã (decode). Các đầu ra tăng từ 0 đến 8 khi xung clock có xung cạnh dương (sự thay đổi trạng thái logic tức thấp lên cao).

Có tính năng gating antilock đảm bảo trình tự đếm là chính xác. IC theo chuẩn logic TTL nên tương thích với các IC digital khác. Có các package PDIP, GDIP, PDSO 16 chân.

Đặc trưng của IC số CD4017BE

• Bộ đếm 8bit 16 chân chuẩn logic CMOS tốc độ cao hỗ trợ 8 đầu ra được giải mã
• Có các đầu vào Schmitt trigger, nên có thời gian tăng và giảm tín hiệu không giới hạn
• Các đầu vào được bảo vệ bằng diode chống phóng điện tĩnh
• Dải điện áp hoạt động từ 3V đến 15V, và thường là + 5V
• Hoạt động hoàn toàn tĩnh với tần số xung nhịp 5MHz
• Tương thích với chuẩn logic TTL

Ứng dụng của IC số CD4017BE

• Bộ đếm nhị phân hoặc bộ giải mã nhị phân
• Bộ chia tần số
• Bộ đếm 8 bit hoặc hiển thị bộ đếm 8bit
• Đo sáng và điều khiển từ xa
• LED chasers, LED ma trận, bộ điều khiển LED và các ứng dụng và dự án toán học digital khác
• Bộ hẹn giờ
• Hệ thống báo động và ô tô, điện tử y tế

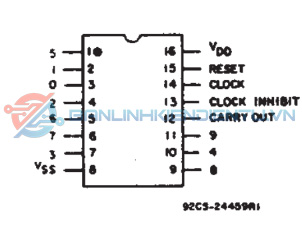

Sơ đồ mô tả chân CD4017BE

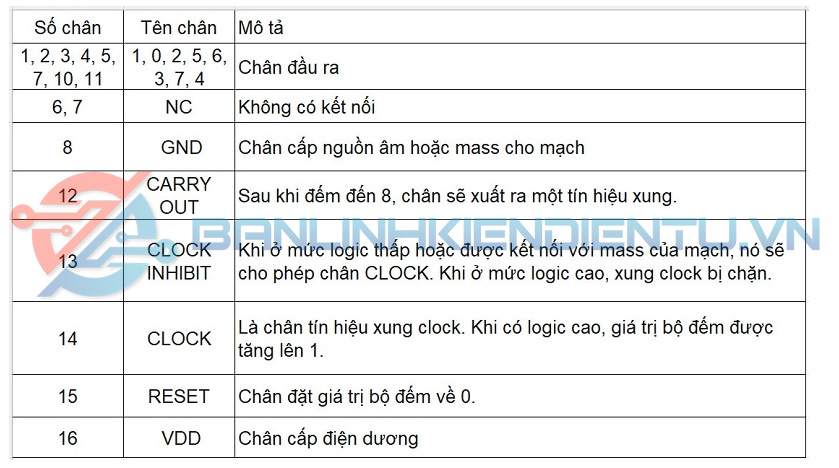

Bảng mô tả chân CD4017

Sơ đồ Logic CD4017

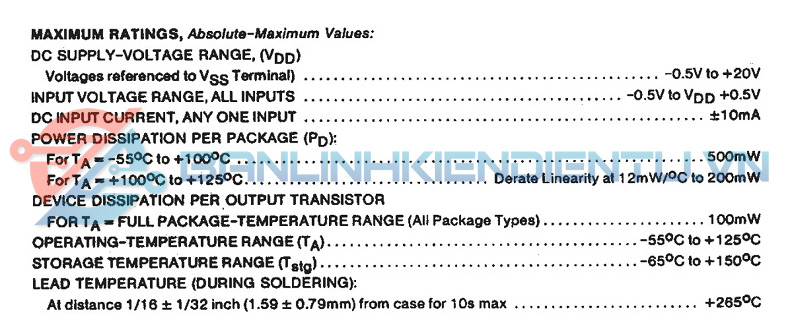

Thông số kỹ thuật của IC số CD4017BE

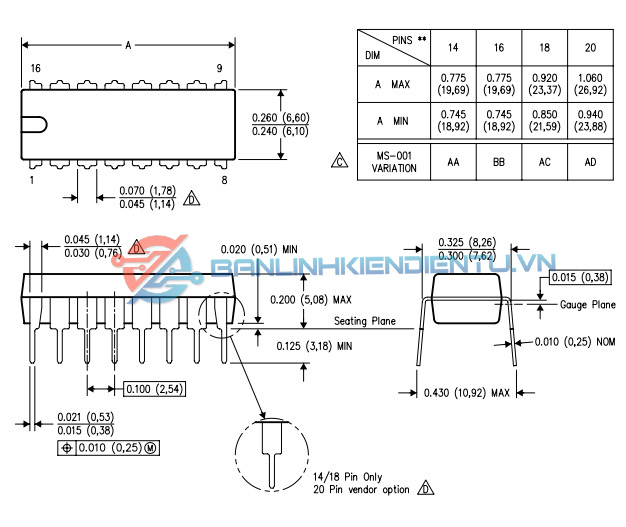

Kích thước IC số CD4017BE
