CD4042BE, CD4042 IC số Dip 16

Giới thiệu về IC số CD4042BE

1. CD4042BE thuộc Dòng mạch tích hợp (IC) Logic CMOS dòng 4000 được xây dựng với các bóng bán dẫn chế độ nâng cao kênh N và P. CD4042BE có chốt D bốn xung nhịp
2. CD4042 có dải điện áp cung cấp từ 5V đến 20V, cao hơn nhiều so với bất kỳ họ logic hiện đại nào. Nó có đầu ra được đệm giúp cải thiện đặc tính truyền bằng cách cung cấp mức tăng rất cao. Tất cả các đầu vào đều được bảo vệ chống phóng tĩnh điện bằng điốt tới VDD và VSS.

Đặc trưng thông số kỹ thuật của IC số CD4042BE

• Dải điện áp cung cấp rộng 3.0V đến 15V
• Khả năng chống nhiễu cao 0,45 VDD
• Tương thích chuẩn logic TTL công suất thấp
• Đầu vào xung clock và phân cực đều điều khiển đầu ra
• Dải nhiệt độ hoạt động từ -55 ° C đến 125 ° C
• Cài đặt thời gian từ 25 đến 50ns (thay đổi theo điện áp)
• Có đầu ra xuất tín hiệu đối xứng tiêu chuẩn

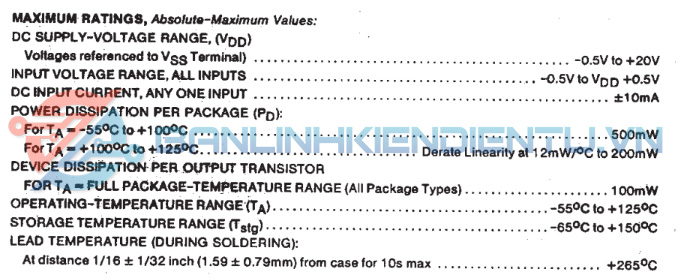

Thông sỗ kĩ thuật CD4042BE

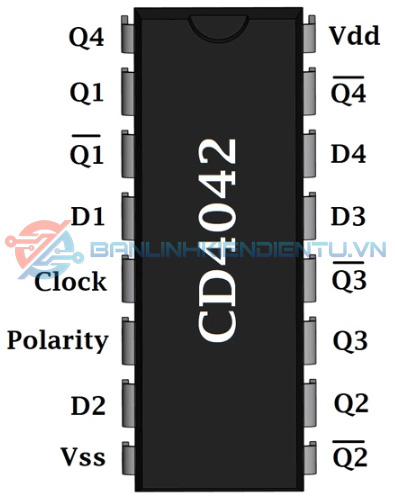

Sơ đồ và chức năng các chân IC số CD4042BE

Sơ đồ cấu tạo IC số CD4042BE

Bảng trạng thái của IC số CD4042BE

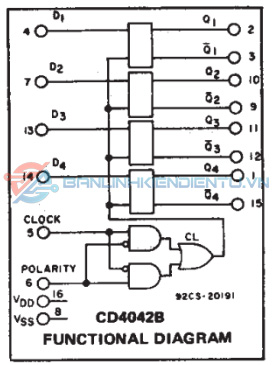

Sơ đồ Logic CD4042BM

Kích thước IC số CD4042BE

Datasheet của IC số CD4042BE

Ứng dụng của IC số CD4042BE:

• Linh kiện digital để lưu dữ liệu
• Chuyển mạch loại bỏ các tín hiệu nhiễu
• Máy tính sử dụng vi mạch này để tính toán
• Thanh ghi lưu trữ đệm, truyền và lưu dữ liệu
• Được sử dụng để chốt xung, tạo xung nhịp nhanh chóng
• Bộ Logic digital
• Được sử dụng trong các thiết kế mạch tốc độ cao do có tốc độ xử lý nhanh

IC tương đương: 74ALS175, 74LS74, HEF4013B, 74AHC74, 4013, 7475, 74377, NTE74C74
