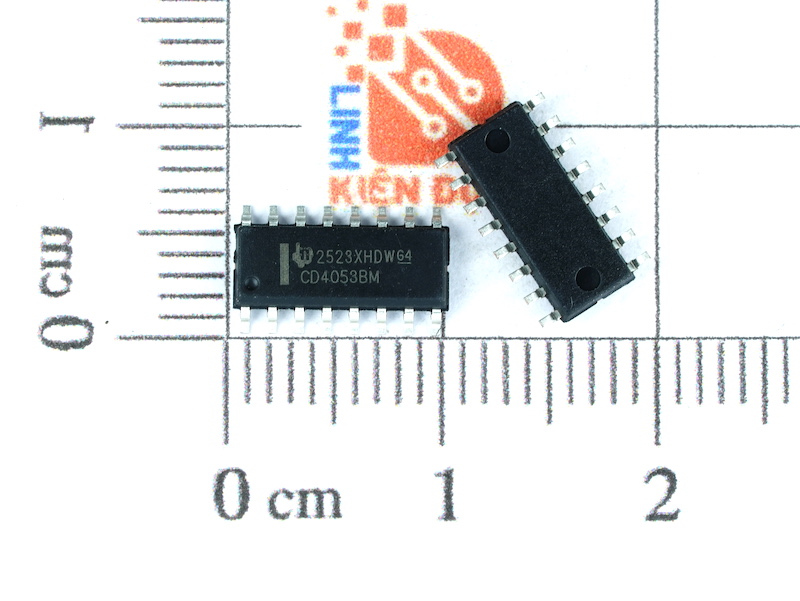

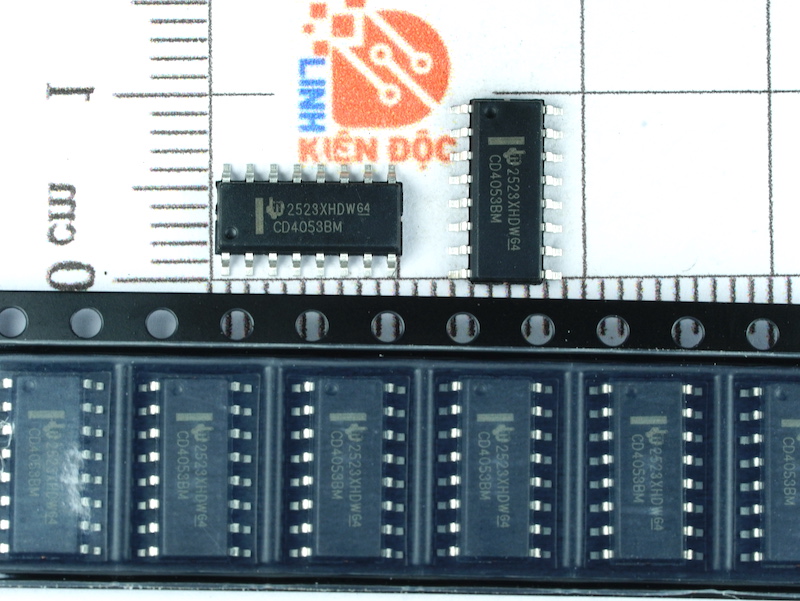

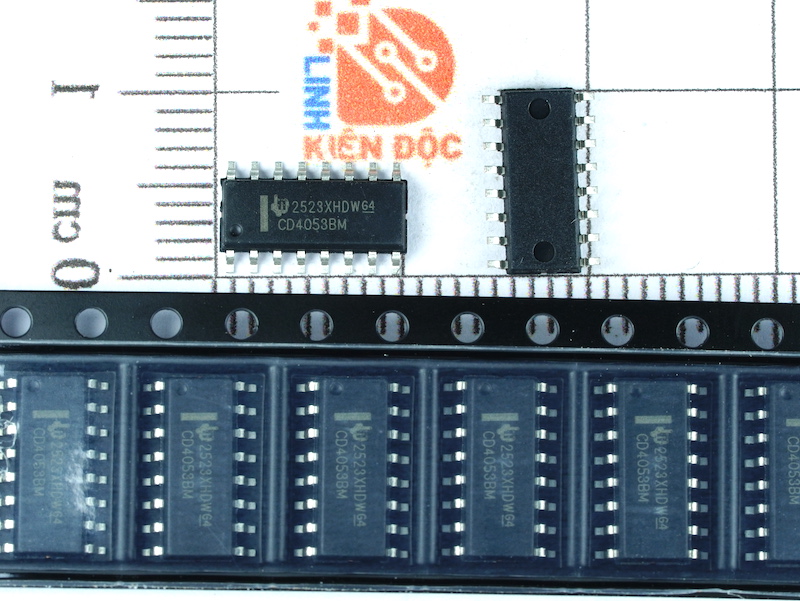

CD4053BM, CD4053 IC số Sop 16

Giới thiệu về IC số CD4053BM

• CD4053 thuộc dòng IC CD4000, được thiết kế dưới dạng IC ghép kênh và phân kênh điện áp cao dựa trên CMOS. IC được sử dụng rộng rãi trong mạch yêu cầu MUX hoặc DEMUX trong thiết kế mạch Logic khả trình. Những IC này có khả năng xử lý cả điện áp analog và kỹ thuật số. Do đó được sử dụng trong các bộ chuyển đổi Analog sang Digital và Digital sang Analog.

• Bộ chuyển mạch analog được điều khiển kỹ thuật số có trở kháng “BẬT” thấp và dòng rò “TẮT” rất thấp, bộ tách kênh ghép kênh tương tự CD4053. Biên độ tín hiệu số 315V có thể được sử dụng để điều khiển tín hiệu tương tự lên đến 15Vp-p. Ví dụ: nếu VDD = 5V, VSS = 0V và VEE = 5V thì đầu vào kỹ thuật số 05V có thể điều khiển tín hiệu tương tự từ 5V đến +5V. Bất kể trạng thái logic của tín hiệu điều khiển là gì, các mạch ghép kênh sẽ tiêu hao công suất tĩnh cực kỳ tối thiểu trên toàn bộ dải điện áp cung cấp VDDVSS và VDDVEE. Tất cả các kênh đều “TẮT” khi có số “1” logic ở đầu vào ngăn chặn. CD4053 là bộ ghép kênh 2 kênh ba với ba đầu vào điều khiển kỹ thuật số (A, B và C), cũng như một đầu vào ức chế. Mỗi đầu vào điều khiển chọn một trong hai kênh ném đôi một cực được ghép nối trong cấu hình ném đôi một cực.

• Bộ ghép kênh là một mạch logic kết nối một hoặc nhiều đường đầu vào với một đường đầu ra chung duy nhất. Các đường chọn sẽ quyết định đầu vào nào được kết nối với đầu ra nào, cũng như lượng dữ liệu có thể được truyền qua mạng trong một khoảng thời gian nhất định. Một thiết bị logic tổ hợp chuyển đổi một dòng đầu vào chung thành một trong một số dòng đầu ra độc lập được gọi là bộ giải mã/bộ phân kênh. Vì vậy, Bộ tách kênh là thiết bị chuyển đổi tín hiệu dữ liệu nối tiếp thành dữ liệu song song trên các đường đầu ra của nó.

Thông số kỹ thuật của IC số CD4053BM

• Nhiều mức tín hiệu kỹ thuật số và tín hiệu analog: kỹ thuật số 3 – 15V, analog đến 15Vp-p
• Điện trở “BẬT” thấp: 80Ω (điển hình) trên toàn bộ 15Vp-p phạm vi đầu vào tín hiệu cho VDD – VEE = 15V
• Khả năng chống “TẮT” cao:
• Rò rỉ kênh ± 10 pA (điển hình) tại VDD – VEE = 10V
• Chuyển đổi mức logic cho các tín hiệu địa chỉ kỹ thuật số của 3 – 15V (VDD – VSS = 3 – 15V) để chuyển đổi tín hiệu analog đến 15 Vp-p (VDD – VEE = 15V)
• Giải mã địa chỉ nhị phân trên chip.

Sơ đồ và chức năng các chân IC số CD4053BM

Sơ đồ khối của IC CD4053BM

Bảng chân lí CD44053BM

Kích thước chân của IC số CD4053BM

Xem thêm: Các mã IC số khác học CD40xx

Ứng dụng của IC số CD4053BM

• Mạch ghép kênh và phân kênh
• Mạch chuyển đổi A/D và D/A
• Chuyển mạng
• Mạch logic lập trình được.

Datasheet của IC số CD4053BM
