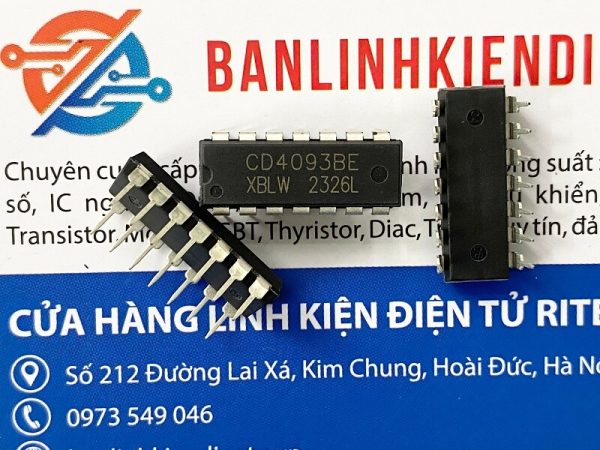

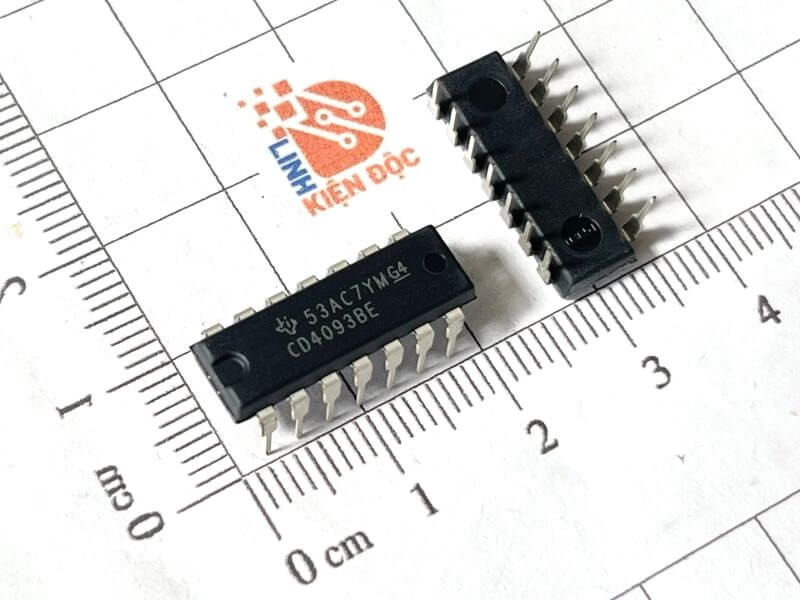

CD4093BE, CD4093 Dip 14 Hàng nhập khẩu

Giới thiệu về IC CD4093BE

CD4093 thuộc dòng IC CD4000. IC CD4093 bao gồm bốn mạch kích hoạt Schmitt, mỗi mạch có chức năng như một cổng logic NAND 2 đầu vào. Cổng chuyển đổi ở các điểm khác nhau cho tín hiệu tích cực và tiêu cực. Sự chênh lệch giữa điện áp dương (VT+) và điện áp âm (VT−) được định nghĩa là điện áp trễ (VH). IC cung cấp các tính năng như bảo vệ ESD, tản nhiệt thấp và kẹp diode đầu vào (để bảo vệ các chân đầu vào khỏi bị hư hỏng do phóng tĩnh điện).

CD4093 có bốn cổng NAND với bộ kích hoạt Schmitt. Bởi vì mỗi cổng có hai đầu vào và có bốn cổng bên trong nên nó thường được gọi là Bộ kích hoạt NAND Schmitt Quad 2 đầu vào.

Cổng NAND với bộ kích hoạt Schmitt hoạt động ít nhiều giống như cổng NAND bình thường. Ngoại trừ ngưỡng khi chuyển từ THẤP sang CAO khác với khi chuyển từ CAO sang THẤP.

Vậy cổng NAND với Schmitt Trigger là gì?

Trước hết, cổng NAND là cổng logic hoạt động giống như cổng AND với cổng NOT ở đầu ra. Vì thế nó thường được gọi là NOT-AND.

Điều này có nghĩa là cổng NAND chỉ cho đầu ra THẤP khi tất cả các đầu vào ở mức CAO như được hiển thị trong bảng chân lý bên dưới.

Schmitt Trigger

Nhưng đây là cổng NAND kích hoạt Schmitt. Điều đó nghĩa là gì?

Điều này liên quan đến điện áp mà cổng sẽ hiểu đầu vào là đầu vào THẤP hoặc CAO:

Ví dụ: đối với cổng thông thường (không phải Schmitt Trigger) được cấp nguồn từ 5V, cổng có thể nói rằng bất kỳ điện áp nào trên 2,5V là CAO và bất kỳ điện áp nào dưới 2,5V là THẤP. Vì vậy, nếu đầu vào ở mức 2,5V và dao động lên xuống một chút (vì các tín hiệu này có xu hướng như vậy), thì đầu ra sẽ không chắc chắn. 2,5V sẽ là điện áp ngưỡng.

Nhưng đối với cổng kích hoạt Schmitt, điện áp ngưỡng sẽ khác nhau tùy thuộc vào việc đầu vào thay đổi từ THẤP sang CAO hay từ CAO sang THẤP.

Ví dụ: nếu đầu vào hiện ở mức THẤP thì cổng kích hoạt Schmitt có thể yêu cầu điện áp đầu vào vượt quá 3,5V để chuyển sang CAO. Nhưng khi nó đã chuyển sang CAO thì việc giảm xuống dưới 3,5V một chút cũng không thành vấn đề. Bởi vì để chuyển về THẤP, cổng kích hoạt Schmitt yêu cầu đầu vào giảm xuống bên dưới chẳng hạn 1,5V.

Đặc trưng và thông số kỹ thuật của IC CD4093BE

Phần này đề cập đến một số tính năng và thông số kỹ thuật của IC CD4093.

Điện áp hoạt động: 5V, 10V, 15V DC

Dòng đầu vào tối đa: 1uA

Điện áp trễ thông thường 0,9 V ở VDD: 5 V và 2,3 V ở VDD: 10 V

Khả năng miễn nhiễm nhiễu lớn hơn 50%

Thời gian tăng và giảm đầu vào không giới hạn

Sơ đồ chân của IC số CD4093BE

Sơ đồ khối CD4093BE

Sơ đồ logic CD4093BE

Kích thước chân của IC CD4093BE

Các lựa chọn thay thế và tương đương cho CD4093BE

Bạn có thể tìm thấy IC 4093 được đánh dấu là CD4093, NTE4093, MC14093, HCF4093, TC4093 hoặc HEF4093. Thường có thêm một vài ký tự ở cuối (Ví dụ: CD4093BE).

Điều này liên quan đến nhà sản xuất chip và công nghệ được sử dụng. Nhưng chức năng và các chân đều giống nhau.

Datasheet của IC CD4093BE
