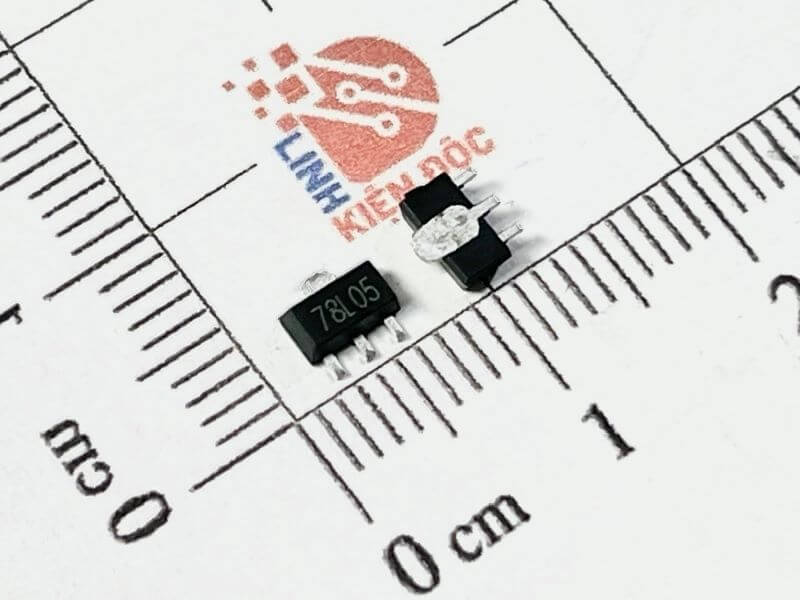

78L05 IC nguồn ổn áp 5V 0.1A SOT-89

Giới thiệu về 78L05

CJ78L05 hoặc 78L05 là một IC ổn áp tuyến tính loại Low Current Voltage Regulator được thiết kế để cung cấp đầu ra ổn định 5V với dòng tối đa 0.1A. IC này thường được sử dụng trong các mạch nguồn nhỏ gọn với yêu cầu công suất thấp.

Đặc điểm nổi bật CJ78L05

1. Điện áp đầu ra cố định:
   • Đầu ra ổn định ở mức 5V.
2. Dòng đầu ra tối đa:
   • Lên đến 100mA (0.1A).
3. Kích thước nhỏ gọn:
   • Đóng gói SOT-89, lý tưởng cho các thiết kế tiết kiệm không gian.
4. Bảo vệ tích hợp:
   • Bảo vệ quá dòng và quá nhiệt, đảm bảo an toàn khi hoạt động.
5. Hiệu suất ổn định:
   • Độ gợn sóng thấp, phù hợp cho các ứng dụng nhạy cảm về điện áp.

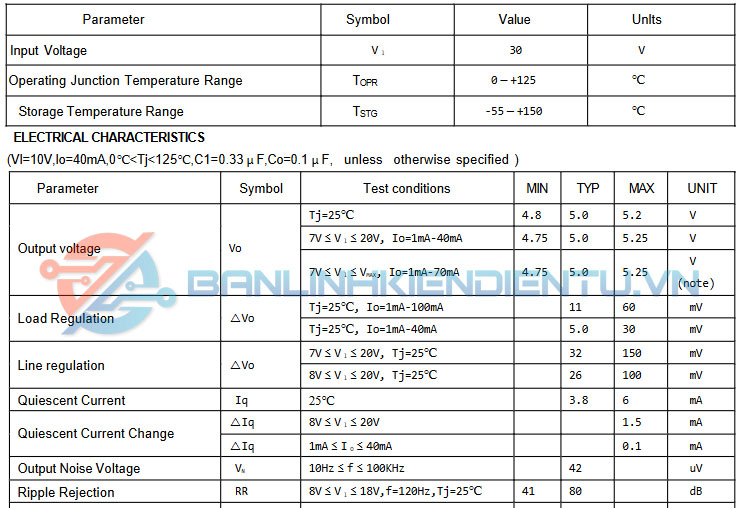

Thông số kỹ thuật chính CJ78L05

1. Điện áp đầu vào (Vin):
   • Tối thiểu: 7V
   • Tối đa: 30V
2. Điện áp đầu ra (Vout):
   • Cố định: 5V ± 5%.
3. Dòng đầu ra tối đa (Iout):
   • 100mA.
4. Công suất tiêu tán (Pd):
   • 0.6W (tối đa).
5. Độ sụt áp (Dropout Voltage):
   • Khoảng 1.7V (ở dòng 40mA).
6. Nhiệt độ hoạt động:
   • -40°C đến +125°C.
7. Đóng gói:
   • SOT-89 (3 chân).

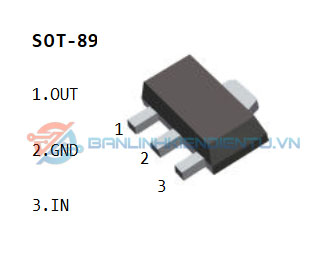

Sơ đồ chân (SOT-89)

1. Chân 1 (Input):
   • Điện áp đầu vào.
2. Chân 2 (Ground):
   • Nối đất (GND).
3. Chân 3 (Output):
   • Điện áp đầu ra ổn định 5V.

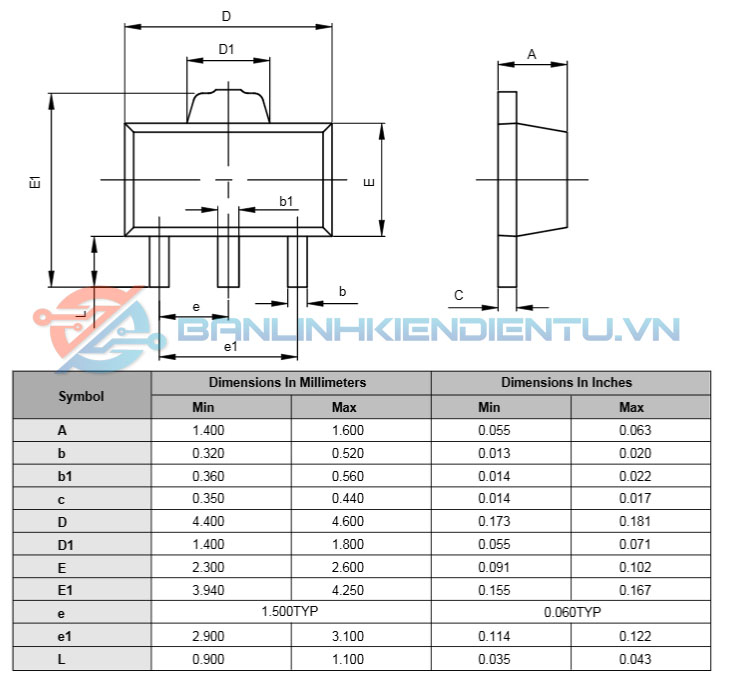

Kích thước CJ78L05

Ứng dụng CJ78L05

1. Nguồn điện ổn định:
   • Cung cấp điện áp 5V cho các vi điều khiển, cảm biến, và IC.
2. Mạch nhúng nhỏ gọn:
   • Sử dụng trong các thiết bị điện tử di động hoặc IoT.
3. Bộ chuyển đổi DC-DC:
   • Làm mạch ổn áp tuyến tính trong các hệ thống cung cấp điện.
4. Thiết bị tiêu dùng:
   • Máy đo, thiết bị gia dụng, và các mạch điện tử nhỏ.

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet CJ78L05
