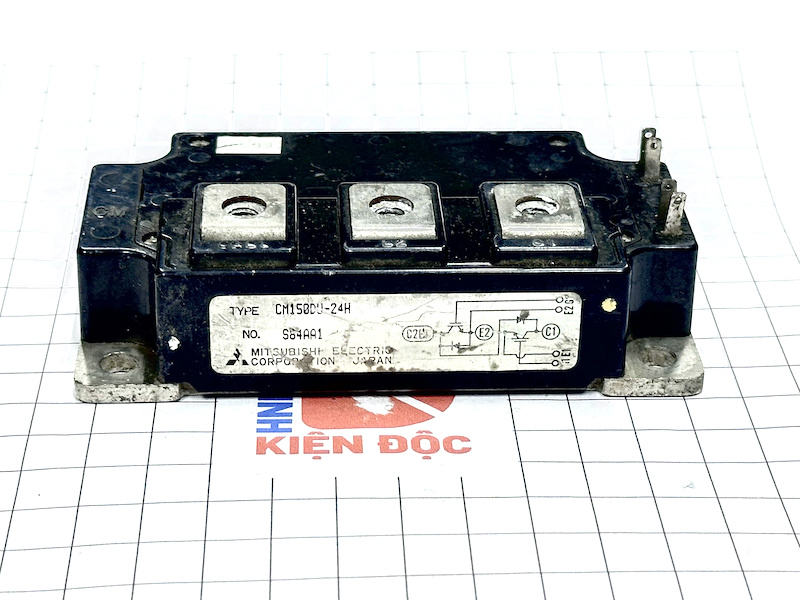

CM150DU-24H IGBT 150A 1200V (tháo máy)

1. Giới thiệu

CM150DU-24H là module IGBT công suất cao dạng dual half-bridge, có điện áp chịu đựng 1200V và dòng định mức 150A. Module được thiết kế chuyên dụng cho các ứng dụng biến tần công nghiệp, bộ nguồn UPS, điều khiển động cơ AC/DC, và nguồn năng lượng tái tạo. Phiên bản tháo máy là linh kiện đã qua sử dụng, được tháo ra từ thiết bị cũ nhưng vẫn có thể tái sử dụng nếu tình trạng còn tốt, thường được dùng để sửa chữa hoặc thay thế trong các hệ thống công suất cao.

2. Đặc điểm nổi bật

• Cấu trúc dual IGBT (half-bridge) gồm 2 transistor IGBT và 2 diode hồi tiếp tốc độ cao.

• Điện áp chịu đựng 1200V, phù hợp với các hệ thống điện áp trung bình.

• Dòng định mức 150A, thích hợp cho các ứng dụng công suất vừa và lớn.

• Công nghệ IGBT thế hệ mới giúp giảm tổn hao dẫn và tổn hao chuyển mạch, tăng hiệu suất.

• Diode hồi tiếp tốc độ cao (Fast Recovery Diode) tích hợp giúp cải thiện hiệu quả chuyển mạch.

• Khả năng cách điện cao: 2500 Vrms giữa mạch công suất và đế module.

• Thiết kế module chuẩn công nghiệp, dễ lắp đặt, tản nhiệt tốt và hoạt động ổn định.

3. Thông số kỹ thuật

• Mã sản phẩm: CM150DU-24H

• Loại linh kiện: IGBT Module (Dual Half-Bridge)

• Điện áp cực đại (Vces): 1200V

• Dòng điện định mức (Ic): 150A

• Dòng điện xung cực đại (Icp): khoảng 300A

• Điện áp bão hòa (Vce(sat)): khoảng 2.0V (Ic = 150A, Tj = 25°C)

• Điện áp điều khiển cổng (Vge): ±20V

• Nhiệt độ mối nối tối đa (Tj): 150°C

• Điện áp cách ly (Viso): 2500 Vrms (1 phút)

• Điện trở nhiệt IGBT – tản nhiệt (Rth(j-c)): khoảng 0.15°C/W

• Điện trở nhiệt Diode – tản nhiệt (Rth(j-c)): khoảng 0.25°C/W

• Tần số chuyển mạch: 5 – 20 kHz (tùy ứng dụng)

• Kích thước module: khoảng 90mm × 60mm × 30mm

• Trọng lượng: khoảng 180g

4. Kích thước

5. Ứng dụng

• Biến tần công nghiệp (Inverter) điều khiển động cơ AC ba pha.

• Nguồn UPS công nghiệp và hệ thống lưu trữ năng lượng.

• Nguồn năng lượng tái tạo: inverter năng lượng mặt trời, điện gió.

• Thiết bị hàn công nghiệp, máy CNC, máy gia công cơ khí.

• Hệ thống HVAC, thang máy, băng tải, máy nén công nghiệp.

• Bộ kích từ và truyền động servo công nghiệp.

Xem thêm :Nhiều sản phẩm IGBT khác tại đây

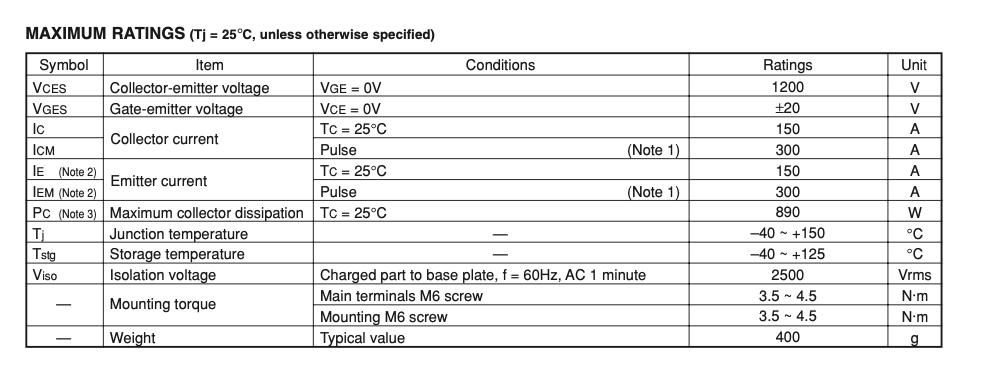

DATASHEET
