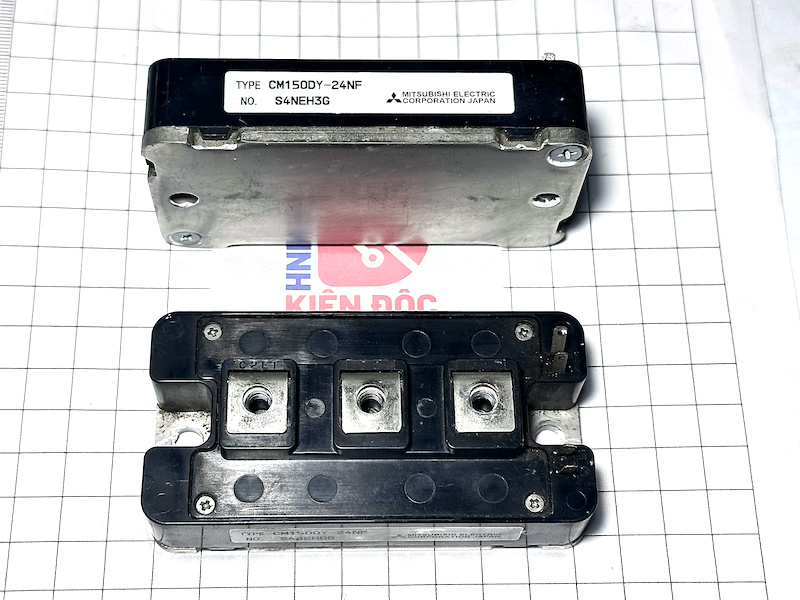

CM150DY-24NF IGBT 1200V 150A (Tháo máy)

1. Giới thiệu

Module IGBT CM150DY-24NF là loại IGBT kép (Dual IGBT Module) công suất cao, có khả năng chịu điện áp 1200V và dòng 150A, được sử dụng phổ biến trong các thiết bị công nghiệp như biến tần, bộ nguồn công suất lớn, và hệ thống điều khiển động cơ. Phiên bản “tháo máy” nghĩa là module được lấy ra từ thiết bị cũ, vẫn còn khả năng hoạt động tốt nếu được kiểm tra đảm bảo không bị chập, rò hoặc hư hỏng vật lý.

2. Đặc điểm

• Cấu trúc hai IGBT tích hợp trong cùng một module, nhỏ gọn, dễ lắp đặt.

• Có sẵn diode ngược (freewheel diode) cho mỗi transistor, giúp bảo vệ mạch và giảm tổn hao năng lượng.

• Hiệu suất cao, tổn hao thấp, độ tin cậy tốt trong môi trường công nghiệp.

• Cách điện tốt giữa phần công suất và đế tản nhiệt, đảm bảo an toàn khi vận hành.

• Phù hợp sử dụng lại trong các mạch công suất khi cần tiết kiệm chi phí nhưng vẫn đảm bảo hiệu năng.

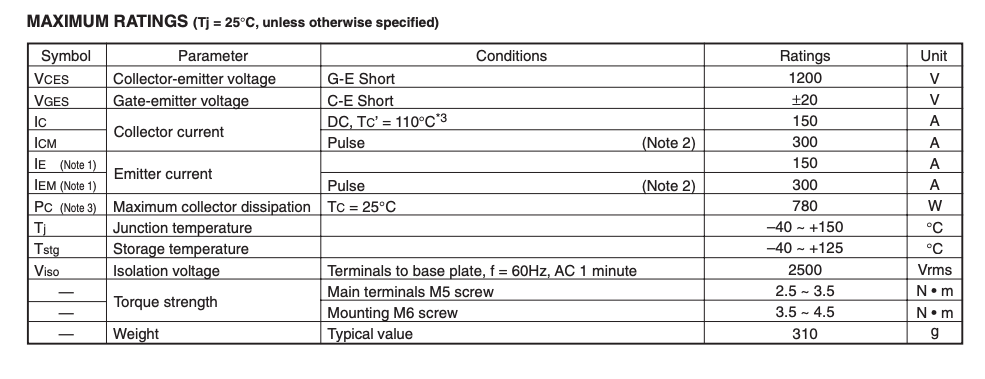

3. Thông số kỹ thuật

• Mã linh kiện: CM150DY-24NF

• Cấu trúc: Dual IGBT module (2 IGBT + 2 diode ngược)

• Điện áp cực đại (Vce): 1200 V

• Dòng cực đại (Ic): 150 A

• Điện áp điều khiển (Vge): ±20 V

• Điện áp bão hòa Vce(sat): khoảng 2.0 V (ở Ic = 150 A, Tj = 25°C)

• Điện áp cách điện: 2500 Vrms giữa cực và đế tản nhiệt

• Nhiệt độ làm việc: -40°C đến +150°C

• Kiểu vỏ: NF series, module công suất tiêu chuẩn

• Kích thước (ước tính): khoảng 110 mm × 62 mm × 30 mm

• Khối lượng: khoảng 300–400 g

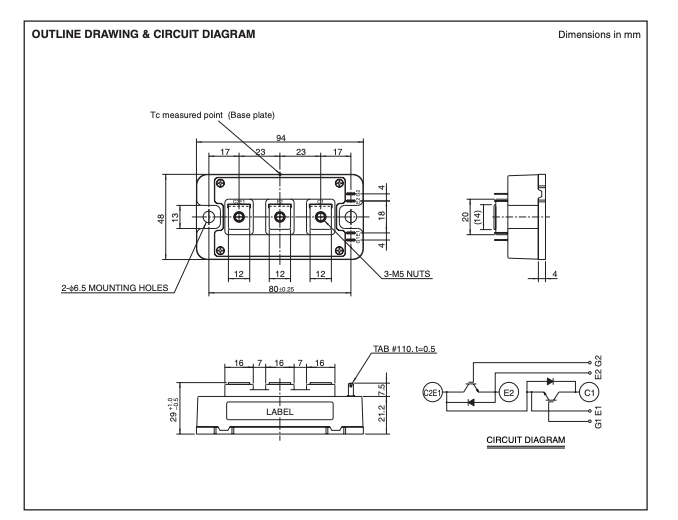

4. Kích thước

5. Ứng dụng

• Biến tần (Inverter) điều khiển động cơ AC/DC.

• Bộ nguồn công suất cao (Power Supply, SMPS).

• Hệ thống UPS (nguồn điện liên tục).

• Servo drive và hệ thống điều khiển động cơ.

• Máy hàn công nghiệp, máy cắt plasma, thang máy.

• Ứng dụng trong inverter năng lượng mặt trời, hệ thống điện công nghiệp.
