CR8PM Mitsubishi Semiconductor 〈THYRISTOR〉 8A-500V TO-220F Tháo Máy

Giới thiệu về CR8PM

CR8PM là một loại thyristor bán dẫn do Mitsubishi sản xuất, có khả năng chịu dòng điện định mức 8A và điện áp cực đại 500V, được đóng gói theo dạng TO-220F. Đây là loại thyristor nhỏ gọn, thích hợp cho các ứng dụng điều khiển công suất trung bình trong các mạch điều khiển và chỉnh lưu.

Đặc điểm chính của CR8PM

• Dòng điện định mức: 8A, đủ để điều khiển các thiết bị có tải trung bình như đèn chiếu sáng, motor nhỏ, và hệ thống điều khiển công suất.
• Điện áp ngược cực đại (VDRM): 500V, giúp đảm bảo khả năng chịu đựng điện áp cao trong các hệ thống điện.
• Đóng gói TO-220F: Với thiết kế dạng TO-220F, sản phẩm có khả năng tản nhiệt tốt và dễ dàng lắp đặt trên các bảng mạch điện tử.
• Kích hoạt dễ dàng: Có khả năng điều khiển dễ dàng với dòng kích nhỏ, giúp tiết kiệm năng lượng và giảm sự phức tạp trong thiết kế mạch.

Ứng dụng của CR8PM

• Chỉnh lưu và biến đổi điện áp: Được sử dụng trong các bộ chỉnh lưu AC-DC, giúp chuyển đổi điện áp xoay chiều thành điện áp một chiều trong các thiết bị điện tử và hệ thống nguồn cung cấp điện.
• Điều khiển công suất: Ứng dụng trong các mạch điều khiển công suất, như điều chỉnh độ sáng của đèn, điều khiển tốc độ motor, và điều khiển nhiệt độ trong hệ thống sưởi.
• Bảo vệ quá tải: Sử dụng trong các mạch bảo vệ quá tải và mạch bảo vệ quá áp cho các hệ thống điện và thiết bị điện tử.

Thông số kỹ thuật của CR8PM

• Dòng điện trung bình (IT): 8A
• Điện áp ngược cực đại (VDRM): 500V
• Điện áp kích hoạt (VGT): 1.5V
• Dòng kích (IGT): 25mA
• Điện áp rơi trên trạng thái dẫn (VTM): 1.7V
• Nhiệt độ hoạt động: -40°C đến +125°C
• Kiểu đóng gói: TO-220F, giúp tản nhiệt hiệu quả trong quá trình hoạt động.

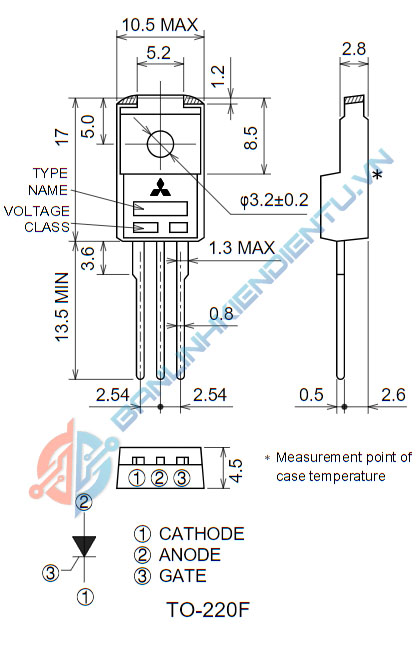

Kích thước CR8PM

Xem thêm: Nhiều sản phẩm Thyristor tại đây

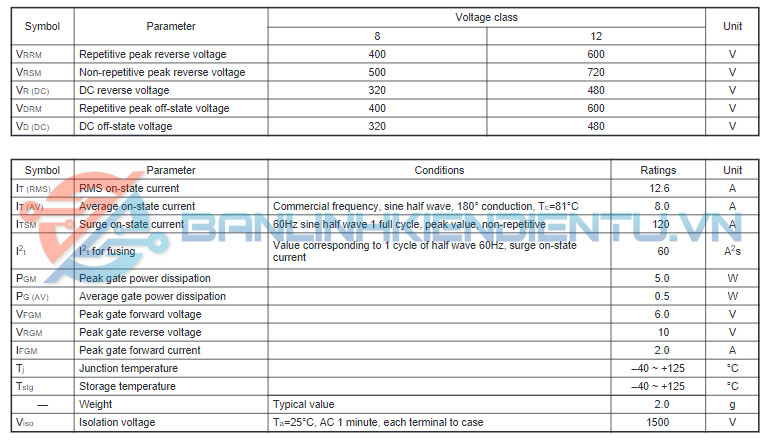

Datasheet CR8PM
