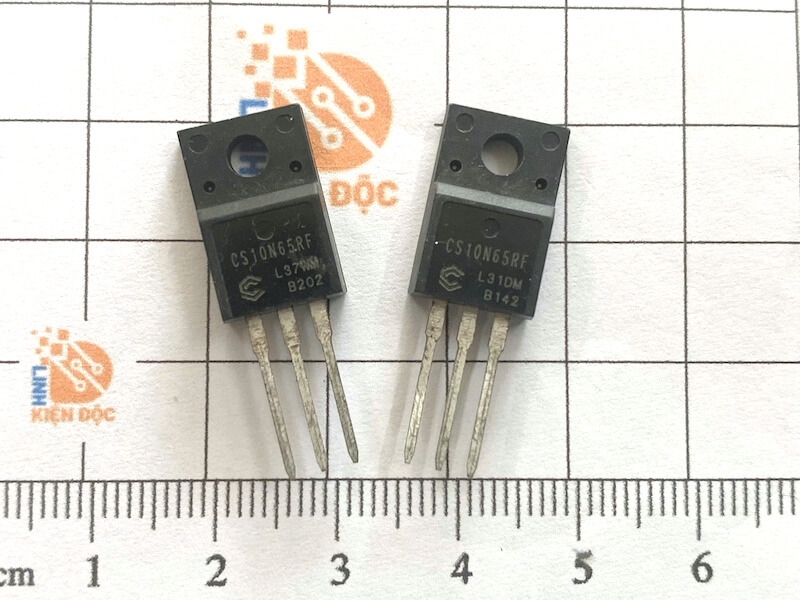

CS10N65F Mosfet kênh N 10A 650V TO-220F

CS10N65F là MOSFET công suất kênh N, 10A, 650V, được thiết kế trong kiểu vỏ TO-220F. Với khả năng chịu điện áp cao và dòng điện lớn, linh kiện phù hợp cho nhiều mạch điện tử công suất như nguồn xung SMPS, bộ chuyển đổi AC-DC, mạch PFC, inverter và các thiết bị công suất cao.

MOSFET CS10N65F hoạt động như một công tắc bán dẫn, cho phép điều khiển dòng điện lớn bằng tín hiệu điện áp nhỏ tại chân Gate. Đây là linh kiện thường được quan tâm trong các thiết kế nguồn cần khả năng chịu điện áp cao, tổn hao thấp và độ ổn định tốt.

Thông số kỹ thuật CS10N65F

Thông số	Giá trị
Mã linh kiện	CS10N65F
Loại linh kiện	MOSFET công suất
Kênh	N-Channel
Điện áp Drain-Source (VDS)	650V
Dòng Drain liên tục (ID)	10A
Vỏ	TO-220F
Số chân	3 chân
Chân điều khiển	Gate
Chân công suất	Drain, Source
Kiểu lắp	Through-Hole
Ứng dụng	SMPS, PFC, inverter, AC-DC, DC-DC

Lưu ý: Các thông số chi tiết như RDS(on), điện áp Gate tối ưu, Gate Charge, dòng xung và nhiệt trở có thể khác nhau tùy nhà sản xuất hoặc phiên bản CS10N65F. Khi thiết kế mạch, nên sử dụng datasheet đúng nhà sản xuất của linh kiện đang sử dụng.

CS10N65F là gì?

CS10N65F là MOSFET công suất kênh N (N-Channel Power MOSFET) có khả năng chịu điện áp Drain-Source lên tới 650V và dòng Drain danh định 10A.

MOSFET có ba cực chính:

• G – Gate: cực điều khiển đóng/ngắt.
• D – Drain: cực thoát dòng.
• S – Source: cực nguồn.

Không giống transistor BJT cần dòng điều khiển đáng kể ở cực Base, MOSFET được điều khiển chủ yếu bằng điện áp giữa Gate và Source (VGS). Khi VGS đạt mức phù hợp, MOSFET chuyển sang trạng thái dẫn và tạo đường dẫn dòng điện giữa Drain và Source.

Nhờ đặc tính điều khiển bằng điện áp và khả năng chuyển mạch nhanh, CS10N65F phù hợp với các mạch nguồn chuyển mạch hoạt động ở tần số cao.

Chức năng của MOSFET CS10N65F

1. Đóng cắt dòng điện công suất

Chức năng chính của CS10N65F là làm công tắc điện tử công suất. MOSFET được điều khiển bởi tín hiệu Gate để chuyển đổi giữa trạng thái ON và OFF.

Trong nguồn xung, quá trình đóng/ngắt liên tục cho phép kiểm soát năng lượng truyền tới biến áp hoặc cuộn cảm.

2. Điều khiển công suất

CS10N65F có thể được sử dụng để điều khiển công suất trong các mạch điện tử công suất. Bằng cách thay đổi tần số, độ rộng xung hoặc chu kỳ hoạt động của tín hiệu Gate, bộ điều khiển có thể điều chỉnh năng lượng cung cấp cho tải.

3. Chuyển mạch điện áp cao

Với mức 650V, CS10N65F phù hợp với các tầng công suất có điện áp cao, đặc biệt là những bộ nguồn lấy điện trực tiếp từ lưới AC sau khi chỉnh lưu.

4. Sử dụng trong mạch PFC

Trong mạch Active PFC, MOSFET đóng vai trò công tắc công suất phối hợp với cuộn cảm, diode và bộ điều khiển PFC. Việc đóng cắt chính xác giúp cải thiện hệ số công suất và hiệu suất của nguồn.

Ưu điểm nổi bật của CS10N65F

Điện áp chịu đựng lên tới 650V

Mức VDS 650V mang lại khả năng chịu điện áp cao, phù hợp với các mạch nguồn sử dụng điện áp DC cao.

Đây là thông số quan trọng khi thiết kế nguồn AC-DC, bởi điện áp sau cầu chỉnh lưu có thể đạt mức cao và còn xuất hiện các xung áp trong quá trình MOSFET chuyển mạch.

Dòng điện 10A

Khả năng chịu dòng 10A giúp CS10N65F đáp ứng nhiều ứng dụng công suất từ trung bình đến tương đối cao. Tuy nhiên, dòng làm việc thực tế cần được xác định dựa trên nhiệt độ, tổn hao và hệ thống tản nhiệt.

Điều khiển bằng điện áp

Gate của MOSFET được điều khiển bằng điện áp, giúp mạch driver có thể điều khiển quá trình đóng/ngắt nhanh và chính xác.

Vỏ TO-220F

Thiết kế TO-220F thuận tiện cho việc lắp đặt trên PCB và kết hợp với giải pháp tản nhiệt. Đây cũng là kiểu vỏ phổ biến trong các thiết bị nguồn và mạch công suất.

Ứng dụng của CS10N65F

CS10N65F có thể được sử dụng trong nhiều thiết bị điện tử công suất, bao gồm:

• Nguồn xung SMPS
• Nguồn AC-DC
• Nguồn DC-DC
• Mạch Active PFC
• Mạch inverter
• Bộ chuyển đổi điện áp
• Mạch điều khiển công suất
• Thiết bị điện tử công nghiệp
• Bộ nguồn LED công suất
• Nguồn cho thiết bị gia dụng
• Mạch biến tần
• Các bộ nguồn công suất cao

CS10N65F trong nguồn xung SMPS

Một trong những ứng dụng phổ biến của MOSFET 650V là nguồn xung SMPS.

Trong cấu trúc nguồn AC-DC, điện áp AC đầu vào trước tiên được chỉnh lưu thành điện áp DC cao. MOSFET CS10N65F sau đó được sử dụng làm phần tử chuyển mạch ở tầng công suất.

Mạch điều khiển Gate sẽ tạo các xung PWM để MOSFET liên tục đóng và ngắt. Năng lượng được truyền qua biến áp xung hoặc cuộn cảm, sau đó được chỉnh lưu và lọc để tạo ra điện áp DC ổn định ở đầu ra.

Nhờ khả năng chịu điện áp cao, CS10N65F có thể đáp ứng tốt yêu cầu của tầng chuyển mạch trong nhiều bộ nguồn.

CS10N65F trong mạch Active PFC

Active Power Factor Correction – Active PFC là một ứng dụng quan trọng khác của MOSFET 650V.

Trong mạch PFC boost, MOSFET đóng/ngắt với tần số cao để điều khiển dòng điện qua cuộn cảm. Bộ điều khiển PFC sẽ thay đổi chu kỳ xung nhằm duy trì điện áp DC bus và điều chỉnh dòng vào gần với dạng sóng điện áp AC.

CS10N65F có thể đảm nhiệm vai trò công tắc công suất trong cấu trúc này nếu các thông số điện áp, dòng điện, RDS(on), Gate Charge và tốc độ chuyển mạch đáp ứng yêu cầu thiết kế.

Sơ đồ chân CS10N65F

MOSFET dạng TO-220F thường có ba chân:

G – Gate → D – Drain → S – Source

Tuy nhiên, không nên mặc định pinout chỉ dựa trên hình dạng vỏ. Các nhà sản xuất khác nhau có thể sử dụng cách bố trí chân khác nhau.

Trước khi lắp CS10N65F vào mạch, cần kiểm tra datasheet đúng phiên bản linh kiện để xác định chính xác:

1. Chân Gate.
2. Chân Drain.
3. Chân Source.
4. Điện áp VGS tối đa.
5. Tab kim loại có nối với Drain hay không.

Lưu ý khi sử dụng CS10N65F

Không vượt quá điện áp 650V

Điện áp giữa Drain và Source phải nằm trong giới hạn cho phép. Đối với nguồn xung, cần đặc biệt chú ý đến các xung điện áp phát sinh khi MOSFET chuyển từ ON sang OFF.

Có thể cần sử dụng các mạch snubber, clamp hoặc TVS phù hợp để kiểm soát điện áp đỉnh tùy theo thiết kế.

Kiểm soát nhiệt độ

MOSFET tạo ra tổn hao trong cả quá trình dẫn và chuyển mạch. Khi dòng điện hoặc tần số tăng, nhiệt độ linh kiện có thể tăng đáng kể.

Do đó, cần tính toán:

• Công suất tổn hao.
• Nhiệt trở.
• Diện tích đồng PCB.
• Tản nhiệt.
• Nhiệt độ môi trường.
• Điều kiện thông gió.

Thiết kế mạch Gate phù hợp

Driver Gate cần cung cấp điện áp và dòng kích phù hợp để MOSFET đóng/ngắt nhanh. Việc điều khiển Gate không tối ưu có thể làm tăng thời gian chuyển mạch và gây tăng tổn hao.

Kiểm tra linh kiện thay thế

Khi thay thế một MOSFET khác bằng CS10N65F hoặc ngược lại, không nên chỉ so sánh thông số 10A – 650V.

Cần kiểm tra thêm:

• RDS(on)
• Gate Charge (Qg)
• VGS
• Ciss/Coss/Crss
• Dòng xung
• Avalanche Energy
• Nhiệt trở
• Pinout
• Kích thước và loại vỏ

Một MOSFET có cùng điện áp và dòng điện nhưng Gate Charge hoặc RDS(on) khác nhiều vẫn có thể khiến mạch hoạt động không ổn định hoặc nóng hơn.

So sánh nhanh các thông số

Đặc tính	CS10N65F
Loại	MOSFET công suất
Kênh	N-Channel
VDS	650V
ID	10A
Vỏ	TO-220F
Số chân	3
Điều khiển	Điện áp Gate
Ứng dụng chính	SMPS, PFC, inverter
Kiểu lắp	Through-Hole

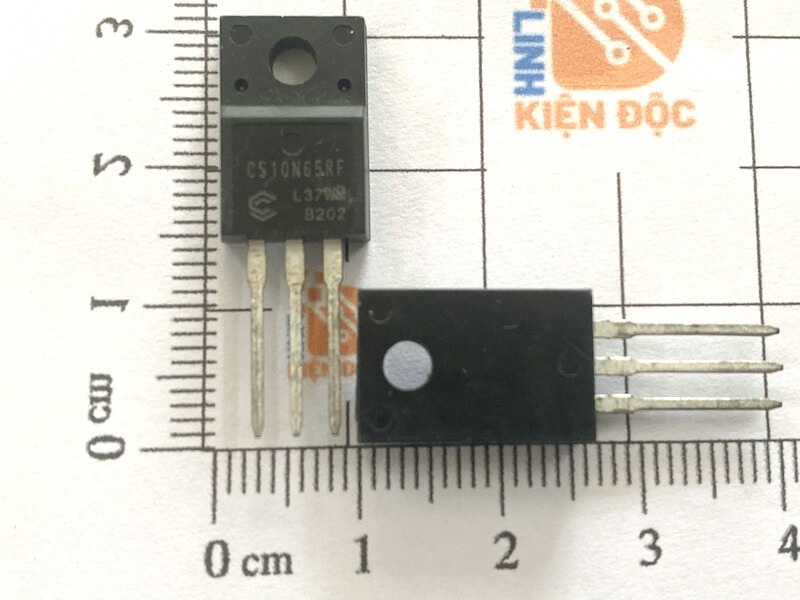

Kích thước CS10N65F
