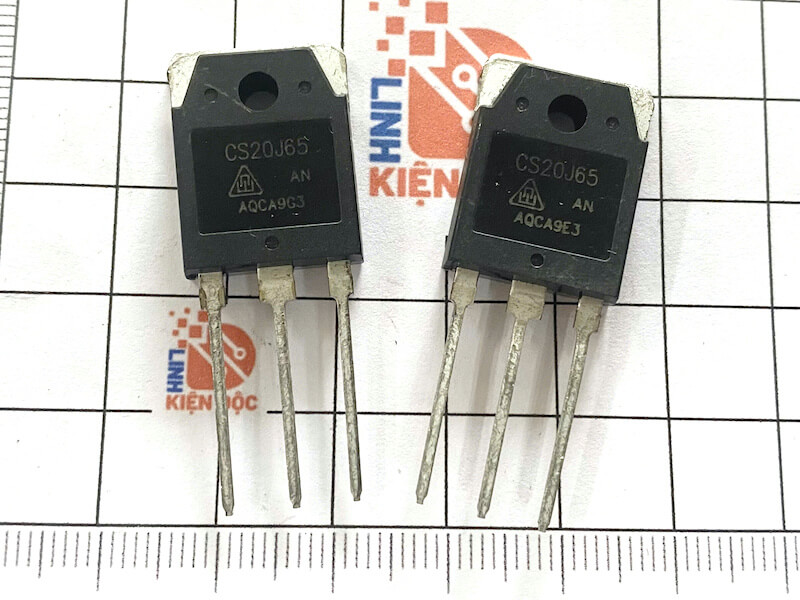

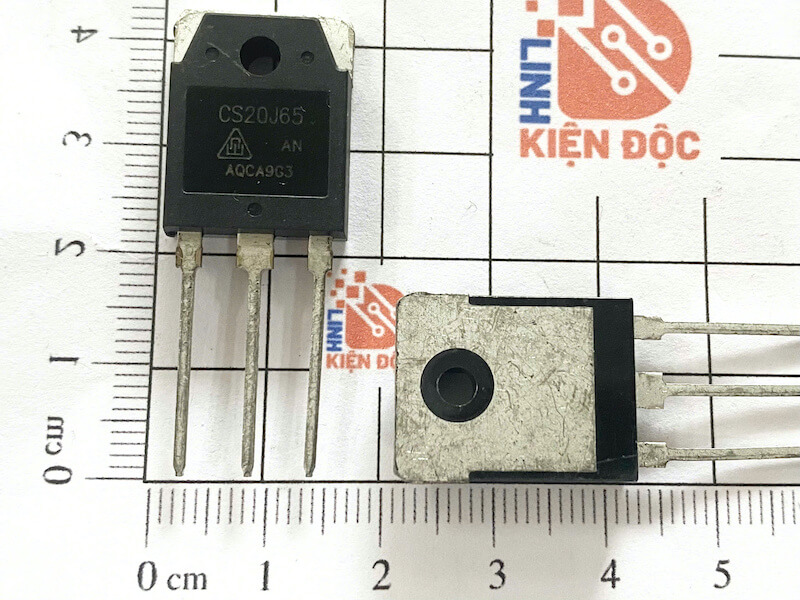

CS20N65 Mosfet kênh N 20A 650V TO-3P

CS20N65 là MOSFET công suất kênh N (N-Channel Power MOSFET) thuộc nhóm linh kiện bán dẫn dùng để đóng cắt và điều khiển công suất trong các mạch điện tử. Với mức điện áp danh định 650V, dòng tải 20A và kiểu đóng gói TO-3P, CS20N65 phù hợp với nhiều mạch nguồn xung, bộ nguồn công suất, inverter, UPS và các thiết bị điện tử công nghiệp.

Nhờ khả năng chịu điện áp cao và đóng cắt nhanh, MOSFET CS20N65 thường được lựa chọn cho các thiết kế cần điều khiển tải công suất ở tần số cao.

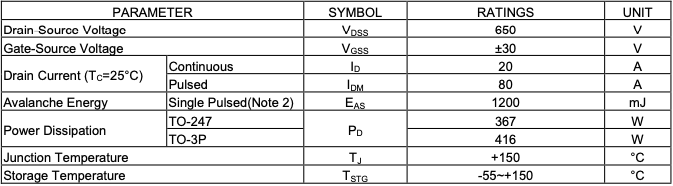

1. Thông số kỹ thuật CS20N65

2. Chức năng của MOSFET CS20N65

CS20N65 hoạt động như một khóa bán dẫn công suất. Điện áp điều khiển được đưa vào chân Gate để kiểm soát dòng điện chạy giữa Drain và Source.

Đóng cắt tải công suất

MOSFET có thể chuyển đổi nhanh giữa trạng thái dẫn và ngắt, nhờ đó CS20N65 thích hợp sử dụng trong các mạch nguồn hoạt động ở tần số cao.

Điều khiển công suất

Bằng cách sử dụng tín hiệu PWM tại chân Gate, MOSFET có thể tham gia điều khiển lượng năng lượng cung cấp cho tải trong các bộ nguồn, inverter và nhiều mạch công suất khác.

Chuyển đổi năng lượng

Trong nguồn xung, CS20N65 có thể đảm nhiệm vị trí MOSFET công suất để đóng/ngắt điện áp DC qua biến áp xung hoặc cuộn cảm, phục vụ quá trình biến đổi điện áp.

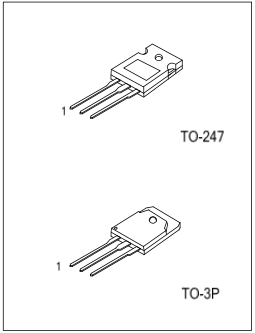

3. Cấu tạo chân CS20N65

MOSFET CS20N65 có ba cực cơ bản:

• G – Gate: chân điều khiển MOSFET.
• D – Drain: cực máng, nằm trên đường dẫn dòng công suất.
• S – Source: cực nguồn.

Khi sửa chữa hoặc thay thế CS20N65, cần kiểm tra chính xác thứ tự chân theo datasheet của nhà sản xuất, không nên chỉ dựa vào hình dạng vỏ TO-3P.

4. Ưu điểm của CS20N65

Một số đặc điểm đáng chú ý của CS20N65 20A 650V gồm khả năng chịu điện áp cao, điều khiển bằng điện áp tại Gate, tốc độ đóng cắt nhanh và phù hợp với các mạch công suất sử dụng nguồn DC điện áp cao.

Vỏ TO-3P có kích thước tương đối lớn, thuận tiện cho việc kết hợp với tản nhiệt trong những ứng dụng công suất cao. Tuy nhiên, khả năng làm việc thực tế của MOSFET vẫn phụ thuộc nhiều vào nhiệt độ, thiết kế PCB, tản nhiệt, tần số chuyển mạch và điều kiện tải.

5. Ứng dụng của MOSFET CS20N65

Nguồn xung SMPS

Một trong những ứng dụng phổ biến của CS20N65 là tầng công suất trong nguồn xung (Switching Mode Power Supply – SMPS). MOSFET thực hiện quá trình đóng cắt nguồn DC để truyền năng lượng qua biến áp hoặc cuộn cảm.

Bộ nguồn công suất

CS20N65 có thể được sử dụng trong các bộ nguồn dành cho thiết bị điện tử, thiết bị công nghiệp và các mạch chuyển đổi nguồn có yêu cầu điện áp MOSFET cao.

Inverter và bộ biến đổi điện

MOSFET công suất có thể xuất hiện trong các tầng chuyển đổi của inverter, nơi cần đóng cắt dòng điện với tốc độ cao.

UPS – bộ lưu điện

Trong một số thiết kế UPS và bộ chuyển đổi nguồn, MOSFET được sử dụng tại các tầng đóng cắt và chuyển đổi năng lượng.

Thiết bị điện tử công nghiệp

CS20N65 cũng phù hợp với nhiều bo mạch điều khiển công suất, bộ nguồn máy móc và thiết bị tự động hóa sử dụng MOSFET điện áp cao.

6. Cách kiểm tra MOSFET CS20N65

Khi sửa chữa bo mạch, có thể kiểm tra sơ bộ CS20N65 bằng đồng hồ vạn năng.

Trước tiên nên ngắt hoàn toàn nguồn điện và xả các tụ điện áp cao trên bo mạch. Sau đó kiểm tra hiện tượng chập giữa Drain và Source. Nếu hai cực bị chập với điện trở rất thấp theo cả hai chiều, MOSFET có khả năng đã hỏng.

Tiếp tục kiểm tra Gate với Drain và Source. Trong điều kiện bình thường, chân Gate được cách điện nên không được xuất hiện tình trạng chập trực tiếp với hai chân còn lại.

Để có kết luận chính xác hơn, nên tháo MOSFET khỏi mạch trước khi đo vì các linh kiện mắc song song trên PCB có thể ảnh hưởng đến kết quả.

7. Lưu ý khi thay thế CS20N65

Khi cần tìm MOSFET thay thế cho CS20N65, không nên chỉ lựa chọn dựa trên hai thông số 650V và 20A. Linh kiện thay thế cần được đối chiếu thêm các thông số quan trọng như:

• Điện áp VDS tối đa bằng hoặc cao hơn linh kiện gốc.
• Khả năng chịu dòng ID phù hợp.
• RDS(on) phù hợp với yêu cầu tổn hao dẫn.
• Điện tích Gate và đặc tính đóng cắt tương thích với mạch driver.
• Công suất tiêu tán và đặc tính nhiệt phù hợp.
• Đúng kiểu chân và thứ tự Gate – Drain – Source.
• Kích thước vỏ phù hợp với PCB và hệ thống tản nhiệt.

Việc chọn sai MOSFET có thể khiến linh kiện nóng bất thường, hiệu suất nguồn giảm hoặc MOSFET hỏng lại sau thời gian ngắn.

8. CS20N65 dùng để làm gì?

Tóm lại, CS20N65 MOSFET kênh N 20A 650V TO-3P là linh kiện bán dẫn công suất chủ yếu dùng để đóng cắt, điều khiển và chuyển đổi năng lượng điện. Với khả năng chịu điện áp cao, linh kiện thích hợp cho nguồn xung, bộ nguồn công suất, inverter, UPS và nhiều bo mạch điện tử công nghiệp.

Đối với kỹ thuật viên sửa chữa, CS20N65 cũng là linh kiện cần kiểm tra khi gặp các lỗi liên quan đến chập tầng công suất, nổ cầu chì, nguồn không hoạt động hoặc MOSFET công suất bị quá nhiệt.

Xem thêm: Nhiều sản phẩm Mosfet khác tại đây

Datasheet CS20N65
