1. Giới thiệu chung về MOSFET CS50N20A8R

CS50N20A8R MOSFET kênh N 50A 200V TO-220 là linh kiện bán dẫn công suất thuộc nhóm MOSFET kênh N (N-Channel Power MOSFET), được sử dụng trong các mạch nguồn xung, bộ chuyển đổi điện áp DC-DC, mạch điều khiển động cơ và hệ thống đóng cắt công suất.

Linh kiện có điện áp Drain–Source định mức 200V, dòng điện Drain định mức 50A theo thông tin sản phẩm và sử dụng kiểu đóng gói TO-220.

CS50N20A8R hoạt động dựa trên nguyên lý điều khiển dòng điện giữa cực Drain và Source thông qua điện áp đặt vào cực Gate. Nhờ đặc tính điều khiển bằng điện áp, MOSFET có thể thực hiện chức năng đóng cắt điện tử với tốc độ cao trong các mạch công suất.

Với khả năng chịu điện áp tương đối cao và dòng điện lớn, CS50N20A8R phù hợp với các ứng dụng nguồn chuyển mạch, điều khiển tải DC và sửa chữa bo mạch điện tử công suất có thiết kế tương thích.





2. Đặc điểm nổi bật của MOSFET CS50N20A8R

• Mã linh kiện: CS50N20A8R.
• Loại linh kiện: MOSFET công suất.
• Cấu trúc: MOSFET kênh N.
• Điện áp Drain–Source: 200V.
• Dòng điện Drain định mức: 50A.
• Điều khiển đóng cắt bằng điện áp Gate–Source.
• Phù hợp với mạch nguồn xung.
• Hỗ trợ điều khiển tải bằng tín hiệu PWM.
• Có thể sử dụng trong bộ chuyển đổi DC-DC.
• Có khả năng đóng cắt dòng điện lớn.
• Tích hợp diode thân bên trong MOSFET.
• Kiểu đóng gói: TO-220.
• Có thể lắp bộ tản nhiệt ngoài.
• Công nghệ lắp đặt: Xuyên lỗ THT.
• Phù hợp với sửa chữa và thay thế MOSFET công suất.

3. Cấu tạo của MOSFET CS50N20A8R

CS50N20A8R được chế tạo theo cấu trúc MOSFET công suất kênh N, gồm ba cực chức năng chính.

Cực Gate (G): Là cực điều khiển, tiếp nhận điện áp kích hoạt để thay đổi trạng thái dẫn điện của MOSFET.

Cực Drain (D): Là cực công suất, thường được kết nối với nguồn hoặc tải tùy theo cấu hình mạch.

Cực Source (S): Là cực công suất còn lại, tạo đường dẫn dòng điện khi MOSFET được kích hoạt.

Lớp cách điện Gate: Cách ly điện cực Gate với vùng bán dẫn, cho phép điều khiển MOSFET bằng điện áp.

Vùng bán dẫn kênh N: Hình thành đường dẫn dòng điện giữa Drain và Source khi điện áp Gate–Source đạt mức phù hợp.

Diode thân (Body Diode): Là diode ký sinh bên trong MOSFET, có thể dẫn dòng theo chiều ngược trong một số điều kiện hoạt động.

Chip bán dẫn công suất: Được thiết kế để chịu điện áp và dòng điện theo giới hạn định mức.

Vỏ TO-220: Bảo vệ chip bán dẫn, hỗ trợ lắp đặt và truyền nhiệt đến bộ tản nhiệt bên ngoài.

4. Thông số kỹ thuật MOSFET CS50N20A8R

Thông số	Giá trị
Mã sản phẩm	CS50N20A8R
Loại linh kiện	MOSFET công suất
Cấu trúc	MOSFET kênh N
Điện áp Drain–Source (VDSS)	200V
Dòng điện Drain định mức (ID)	50A
Điện áp Gate–Source tối đa (VGSS)	Theo datasheet
Điện áp ngưỡng Gate VGS(th)	Theo datasheet
Điện trở dẫn RDS(on)	Theo datasheet
Điện tích cổng Qg	Theo datasheet
Công suất tiêu tán PD	Theo datasheet
Thời gian đóng cắt	Theo datasheet
Nhiệt độ tiếp giáp tối đa	Theo datasheet
Số cực chức năng	3
Các cực	Gate, Drain, Source
Kiểu đóng gói	TO-220
Công nghệ lắp đặt	Xuyên lỗ THT
Khả năng tản nhiệt	Có thể lắp tản nhiệt ngoài
Ứng dụng	Nguồn xung, DC-DC, điều khiển công suất

Lưu ý: Dòng điện 50A là thông số định mức theo thông tin sản phẩm, không có nghĩa MOSFET có thể dẫn liên tục 50A trong mọi điều kiện.

Dòng điện thực tế phụ thuộc vào nhiệt độ, điện trở dẫn RDS(on), tổn hao công suất, bộ tản nhiệt và điều kiện lắp đặt.

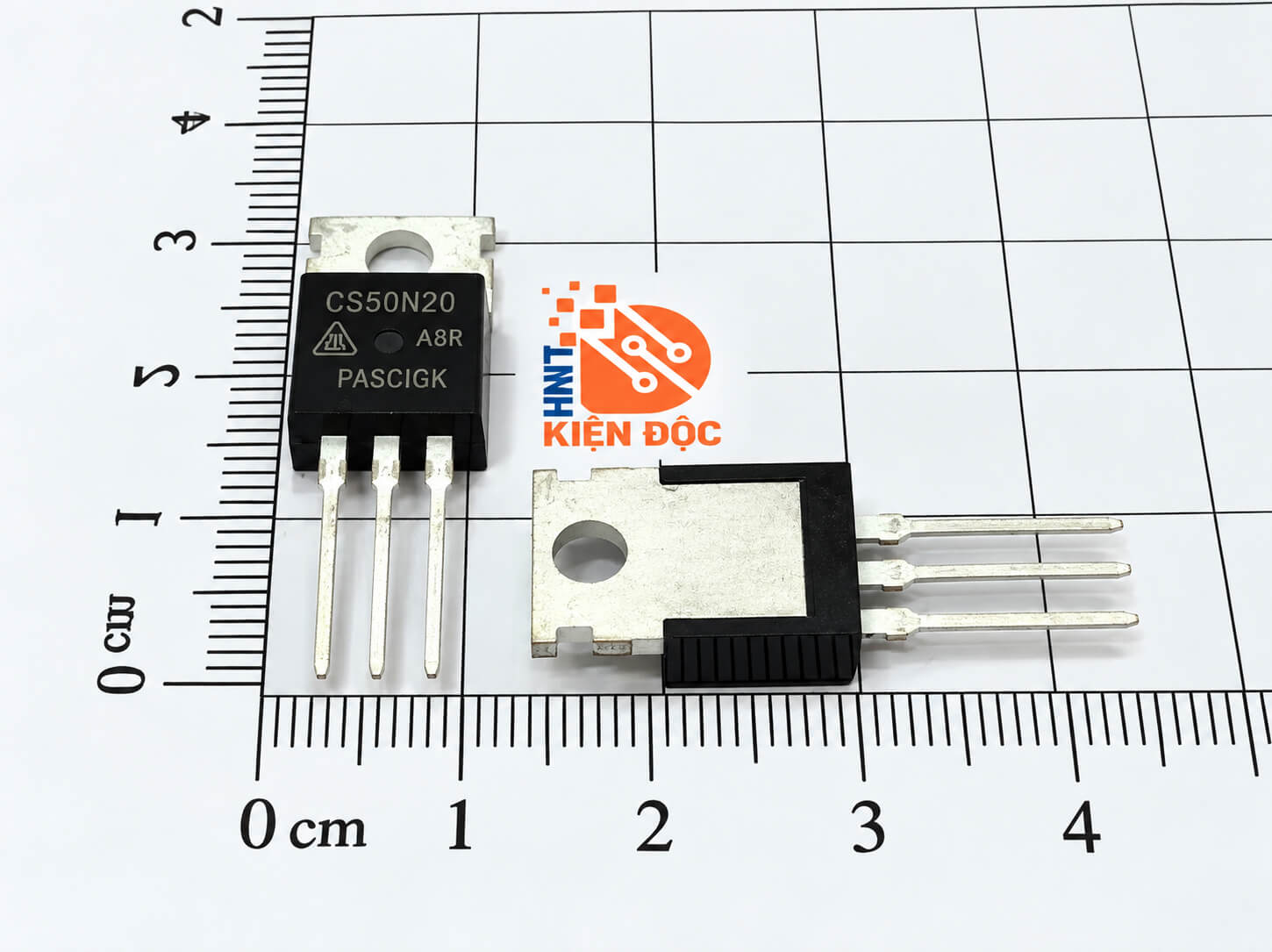

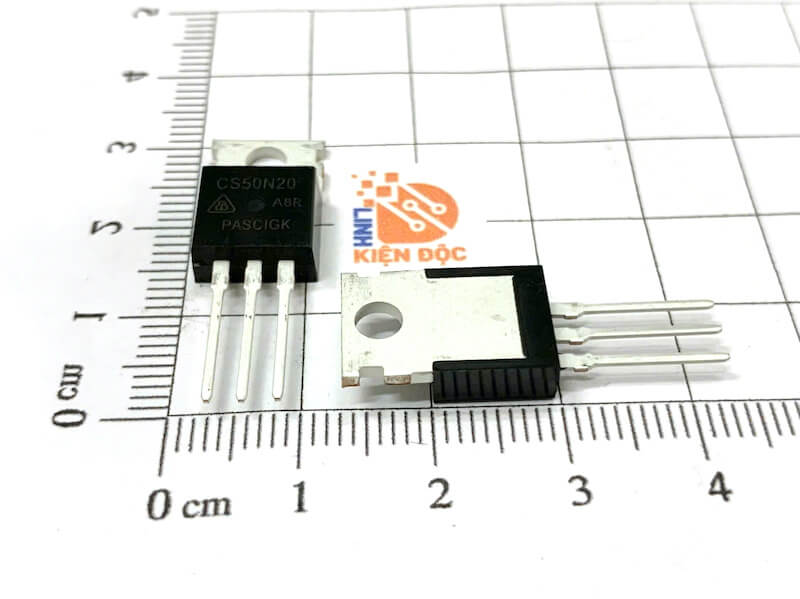

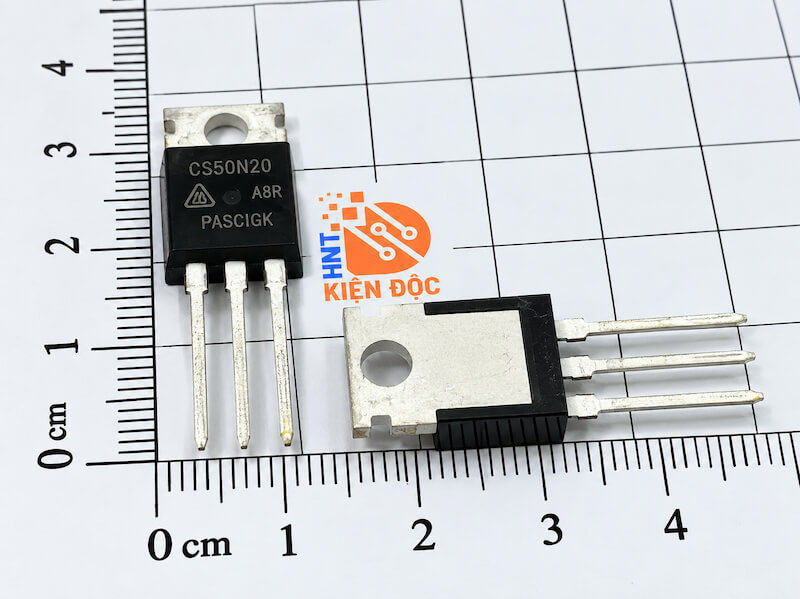

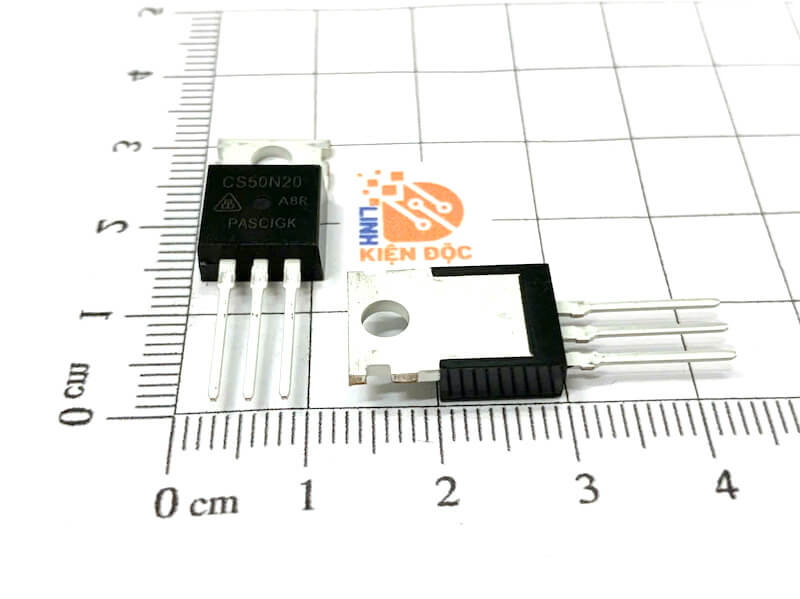

5. Kích thước và kiểu chân MOSFET CS50N20A8R

CS50N20A8R sử dụng kiểu đóng gói TO-220, phổ biến trong các linh kiện bán dẫn công suất.

Đặc điểm bên ngoài:

• Kiểu vỏ: TO-220.
• Tổng số chân: 3 chân.
• Thân linh kiện dạng dẹt.
• Có lỗ bắt vít cố định với bộ tản nhiệt.
• Chân kim loại bố trí thành một hàng.
• Phù hợp với công nghệ hàn xuyên lỗ THT.

Kích thước tham khảo của kiểu vỏ TO-220 thông dụng:

Thông số	Kích thước tham khảo
Chiều rộng thân	Khoảng 10mm
Chiều cao thân	Khoảng 15–16mm
Độ dày thân	Khoảng 4–5mm
Khoảng cách giữa hai chân liền kề	Khoảng 2,54mm
Số chân	3
Kiểu lắp đặt	Xuyên lỗ THT

Chức năng các chân

Ký hiệu	Tên cực	Chức năng
G	Gate	Cực điều khiển
D	Drain	Cực công suất
S	Source	Cực công suất

Đối với nhiều MOSFET công suất TO-220, khi nhìn từ mặt có chữ và hướng chân xuống dưới, thứ tự chân thường là:

• Chân 1: Gate.
• Chân 2: Drain.
• Chân 3: Source.

Tuy nhiên, cần kiểm tra sơ đồ chân chính xác của CS50N20A8R theo datasheet trước khi lắp đặt hoặc thay thế.

6. Nguyên lý hoạt động của MOSFET CS50N20A8R

CS50N20A8R hoạt động dựa trên nguyên lý điều khiển dòng điện giữa Drain và Source thông qua điện áp Gate–Source.

Trạng thái dẫn điện

Khi điện áp VGS đạt mức điều khiển phù hợp, kênh dẫn bên trong MOSFET được hình thành, cho phép dòng điện chạy qua Drain–Source.

Trong trạng thái dẫn, MOSFET có điện trở dẫn RDS(on), gây ra tổn hao công suất.

Công suất tổn hao dẫn có thể được ước tính gần đúng theo công thức:

P = I² × RDS(on)

Trong đó:

• P: Công suất tổn hao dẫn.
• I: Dòng điện qua MOSFET.
• RDS(on): Điện trở dẫn khi MOSFET được kích hoạt đầy đủ.

Trạng thái ngắt

Khi điện áp Gate–Source giảm xuống mức ngắt phù hợp, MOSFET ngừng dẫn dòng qua kênh chính.

Tuy nhiên, diode thân vẫn có thể dẫn dòng trong một số điều kiện phân cực.

Hoạt động trong mạch PWM

Trong các mạch điều khiển PWM, MOSFET được đóng và ngắt liên tục theo tín hiệu điều khiển.

Bằng cách thay đổi độ rộng xung, mạch có thể điều chỉnh năng lượng truyền đến tải.

Nguyên lý này được sử dụng trong bộ nguồn xung, mạch điều khiển động cơ DC và các bộ chuyển đổi điện áp.

Quá trình chuyển mạch

Khi MOSFET chuyển từ trạng thái ngắt sang dẫn hoặc ngược lại, điện áp và dòng điện có thể cùng tồn tại trong một khoảng thời gian ngắn, tạo ra tổn hao chuyển mạch.

Vì vậy, cần lựa chọn mạch driver Gate phù hợp để đảm bảo tốc độ đóng cắt và hạn chế phát nhiệt.

7. Ứng dụng của MOSFET CS50N20A8R

MOSFET CS50N20A8R được sử dụng trong các mạch điện tử yêu cầu đóng cắt công suất ở điện áp và dòng điện phù hợp.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn xung SMPS.
• Bộ chuyển đổi điện áp DC-DC.
• Mạch nguồn công nghiệp.
• Mạch điều khiển động cơ DC.
• Bộ điều khiển PWM.
• Mạch đóng cắt tải công suất lớn.
• Mạch điều khiển dòng điện.
• Bộ nguồn thiết bị điện tử.
• Mạch công suất trong bộ nghịch lưu.
• Thiết bị điều khiển công nghiệp.
• Mạch nguồn máy hàn điện tử có thiết kế phù hợp.
• Hệ thống điều khiển tự động.
• Bo mạch nguồn công suất.
• Mạch điều khiển tải DC.
• Sửa chữa bo mạch điện tử công suất.
• Thay thế MOSFET công suất tương thích.

8. Ưu điểm của MOSFET CS50N20A8R

Điện áp chịu đựng 200V: Phù hợp với các mạch nguồn và hệ thống đóng cắt có yêu cầu điện áp tương đối cao.

Dòng điện định mức 50A: Đáp ứng nhu cầu dẫn dòng lớn khi được tản nhiệt và điều khiển phù hợp.

Cấu trúc MOSFET kênh N: Thuận tiện cho các mạch đóng cắt công suất.

Điều khiển bằng điện áp Gate: Giúp kết nối với các mạch driver MOSFET.

Khả năng chuyển mạch: Phù hợp với mạch PWM và bộ chuyển đổi điện năng khi đáp ứng điều kiện thiết kế.

Kiểu đóng gói TO-220: Thuận tiện cho việc lắp đặt và thay thế trên bo mạch.

Hỗ trợ tản nhiệt ngoài: Có thể sử dụng bộ tản nhiệt để cải thiện khả năng làm việc.

Ứng dụng đa dạng: Phù hợp với bộ nguồn DC-DC, điều khiển động cơ và thiết bị điện tử công suất.

9. Lưu ý khi sử dụng và thay thế MOSFET CS50N20A8R

Khi lựa chọn và thay thế MOSFET CS50N20A8R cần chú ý:

• Kiểm tra chính xác mã CS50N20A8R.
• Xác nhận đúng MOSFET kênh N.
• Kiểm tra điện áp Drain–Source 200V.
• Đối chiếu dòng điện định mức 50A.
• Kiểm tra đúng kiểu đóng gói TO-220.
• Xác nhận sơ đồ chân Gate, Drain và Source.
• Kiểm tra điện áp Gate–Source tối đa.
• Đối chiếu điện trở dẫn RDS(on).
• Kiểm tra điện tích cổng Qg khi thay thế.
• Đảm bảo mạch driver Gate phù hợp.
• Không vượt quá điện áp chịu đựng của MOSFET.
• Tính toán tổn hao dẫn và tổn hao chuyển mạch.
• Sử dụng bộ tản nhiệt phù hợp.
• Kiểm tra yêu cầu cách điện giữa linh kiện và bộ tản nhiệt.
• Kiểm tra điện trở Gate và các linh kiện bảo vệ.
• Kiểm tra diode hồi tiếp dòng khi điều khiển tải cảm.
• Kiểm tra tình trạng chập Drain–Source.
• Xác định nguyên nhân gây hư hỏng trước khi thay mới.
• Không thay bằng MOSFET có thông số thấp hơn yêu cầu.
• Áp dụng biện pháp chống tĩnh điện khi thao tác.

Lưu ý quan trọng: Trong các mạch nguồn xung hoặc điều khiển tải cảm, điện áp đỉnh khi chuyển mạch có thể cao hơn điện áp nguồn. Cần sử dụng mạch bảo vệ phù hợp để tránh vượt quá giới hạn 200V của MOSFET.

10. Kết luận

CS50N20A8R MOSFET kênh N 50A 200V TO-220 là linh kiện bán dẫn công suất được sử dụng trong các bộ nguồn xung, mạch chuyển đổi DC-DC, điều khiển động cơ và hệ thống đóng cắt công suất.

Với điện áp Drain–Source định mức 200V, dòng điện Drain định mức 50A và kiểu đóng gói TO-220, CS50N20A8R phù hợp với các ứng dụng yêu cầu khả năng chịu điện áp và dòng điện lớn.

MOSFET hoạt động bằng điện áp điều khiển Gate–Source, cho phép thực hiện chức năng đóng cắt điện tử trong nhiều thiết bị công nghiệp.

Khi lựa chọn CS50N20A8R, cần kiểm tra chính xác mã sản phẩm, sơ đồ chân, điện trở dẫn, thông số điều khiển Gate và điều kiện tản nhiệt để đảm bảo khả năng tương thích và hoạt động ổn định.
