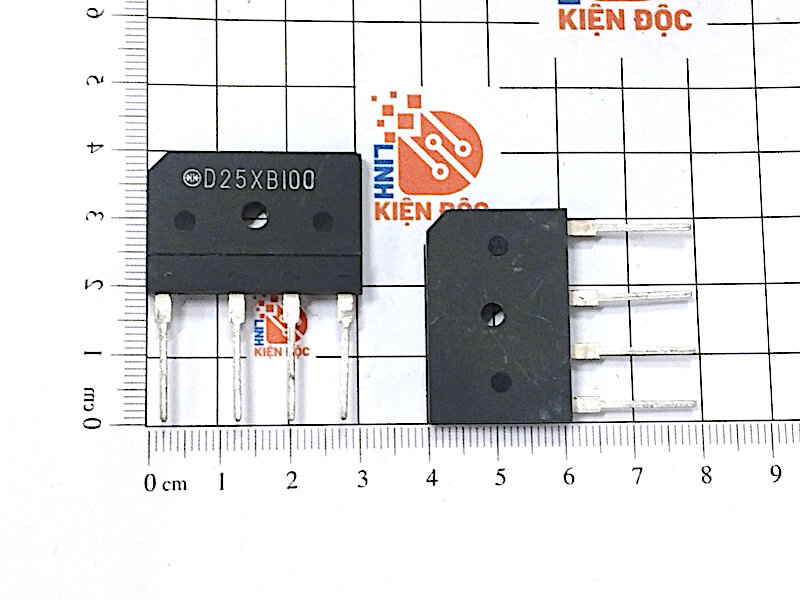

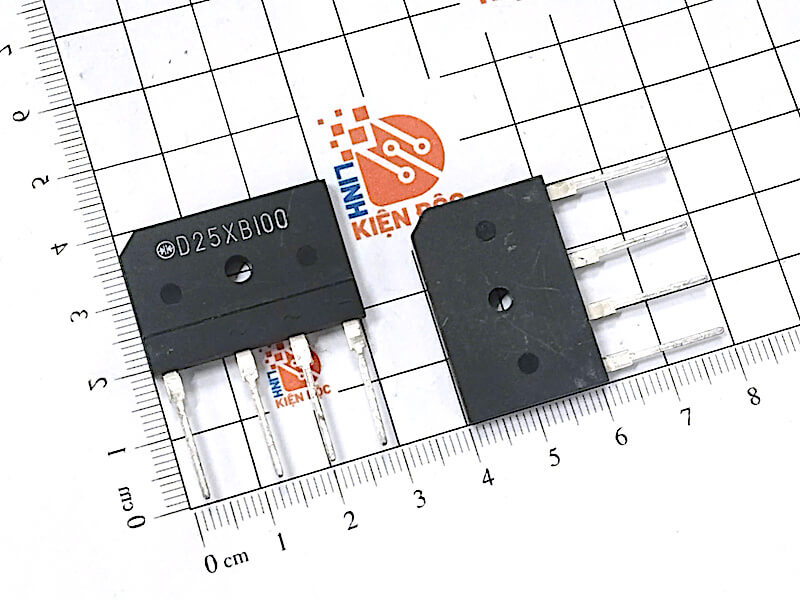

D25XB100 Diode cầu 25A 100V – Cầu chỉnh lưu công suất dùng chuyển đổi AC sang DC

D25XB100 Diode cầu 25A 100V là cầu diode chỉnh lưu công suất được sử dụng để chuyển đổi nguồn điện xoay chiều AC thành điện một chiều DC. Linh kiện tích hợp 4 diode chỉnh lưu bên trong theo cấu hình cầu toàn sóng, giúp thiết kế mạch nguồn gọn hơn so với việc sử dụng bốn diode rời.

Với dòng chỉnh lưu danh định 25A và điện áp ngược cực đại 100V theo mã sản phẩm D25XB100, linh kiện phù hợp cho các bộ nguồn DC, mạch chỉnh lưu công suất, nguồn thiết bị công nghiệp, bộ sạc, hệ thống điều khiển động cơ và các mạch điện tử công suất sử dụng điện áp phù hợp.

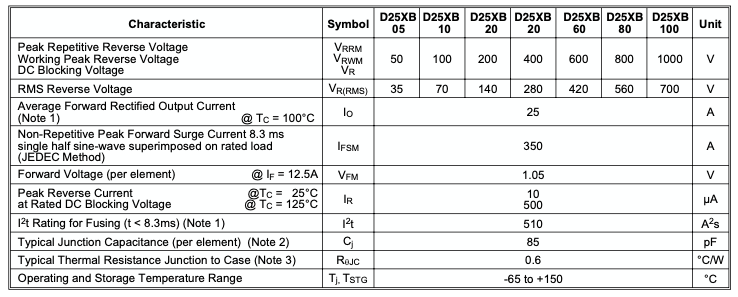

Thông số kỹ thuật D25XB100

Lưu ý: Các thông số chi tiết như điện áp rơi thuận, dòng xung IFSM, nhiệt độ tiếp giáp và điện trở nhiệt có thể thay đổi theo nhà sản xuất/phiên bản. Khi thiết kế ở sát giới hạn công suất cần đối chiếu datasheet của đúng linh kiện thực tế.

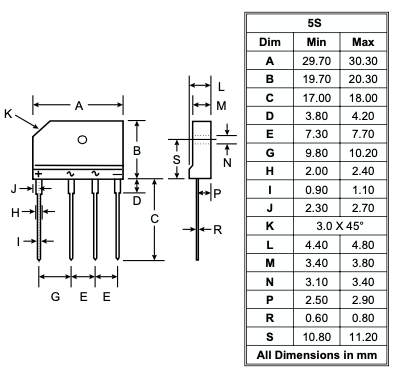

Kích thước của Diode cầu D25XB100

Công dụng của Diode cầu D25XB100

Công dụng quan trọng nhất của D25XB100 là thực hiện quá trình chỉnh lưu điện áp xoay chiều thành điện áp một chiều.

Khi cấp nguồn AC vào hai chân ký hiệu ~, bốn diode bên trong cầu chỉnh lưu luân phiên dẫn điện ở hai bán kỳ của điện áp AC. Kết quả thu được tại hai chân + và – là điện áp DC dạng xung toàn kỳ.

Trong một bộ nguồn hoàn chỉnh, phía sau D25XB100 thường có tụ lọc nguồn để giảm độ gợn điện áp. Tùy thiết kế, mạch còn có thể sử dụng cuộn cảm, IC ổn áp, MOSFET hoặc các tầng chuyển đổi DC-DC để tạo ra điện áp DC ổn định hơn.

Chức năng chính của D25XB100

Chỉnh lưu toàn sóng AC sang DC

D25XB100 tích hợp bốn diode theo cấu trúc bridge rectifier – cầu chỉnh lưu.

Ở bán kỳ dương của nguồn AC, một cặp diode dẫn điện. Sang bán kỳ âm, cặp diode còn lại dẫn. Nhờ vậy, dòng điện qua tải vẫn đi theo cùng một chiều.

Có thể mô tả đơn giản:

Nguồn AC → D25XB100 → DC dạng xung → Tụ lọc → Tải DC

So với chỉnh lưu nửa chu kỳ chỉ sử dụng một diode, chỉnh lưu cầu toàn sóng tận dụng được cả hai bán kỳ của nguồn AC, giúp sử dụng nguồn hiệu quả hơn và thuận tiện cho quá trình lọc điện áp phía sau.

Khả năng chịu dòng 25A

D25XB100 có mức dòng danh định 25A, thuộc nhóm cầu diode công suất tương đối lớn. Nhờ đó, linh kiện có thể được sử dụng trong các bộ nguồn và thiết bị cần dòng DC cao hơn các cầu diode nhỏ 1A, 2A, 5A hay 10A.

Tuy nhiên, thông số 25A không có nghĩa cầu diode luôn có thể hoạt động liên tục ở 25A trong mọi điều kiện.

Khả năng chịu dòng thực tế còn phụ thuộc vào nhiệt độ môi trường, phương pháp tản nhiệt, nhiệt độ tiếp giáp, dạng dòng điện, thiết kế PCB và điều kiện lắp đặt. Khi hoạt động ở dòng lớn, tổn hao trên diode tạo ra lượng nhiệt đáng kể nên vấn đề tản nhiệt rất quan trọng.

Điện áp 100V của D25XB100 có ý nghĩa gì?

Thông số 100V liên quan đến khả năng chịu điện áp ngược của cầu diode, không phải điện áp DC mà linh kiện luôn tạo ra ở đầu ra.

Điện áp đầu ra phụ thuộc vào điện áp AC cấp vào cầu chỉnh lưu.

Với nguồn AC hình sin qua cầu diode và tụ lọc, điện áp DC không tải có thể gần với giá trị đỉnh:

VDC ≈ VAC × 1,414 − điện áp rơi trên hai diode

Ví dụ, với biến áp thứ cấp 24VAC, điện áp đỉnh lý tưởng là:

24 × 1,414 ≈ 33,9V

Sau khi trừ điện áp rơi trên các diode và xét ảnh hưởng của tải, điện áp DC thực tế sẽ thấp hơn một chút.

Do đó, 100V không có nghĩa D25XB100 biến AC thành 100VDC.

Sơ đồ chân của cầu diode D25XB100

Một cầu chỉnh lưu một pha có bốn đầu điện:

~ (AC): đầu vào xoay chiều thứ nhất.

~ (AC): đầu vào xoay chiều thứ hai.

+ (Positive): đầu ra DC dương.

– (Negative): đầu ra DC âm.

Hai dây nguồn AC hoặc hai đầu thứ cấp biến áp được nối vào hai chân ~. Tải DC hoặc tụ lọc được nối vào hai đầu + và –.

Khi thay D25XB100 trên bo mạch, cần đặc biệt kiểm tra ký hiệu chân được in trên thân linh kiện hoặc PCB, không nên suy đoán vị trí chân chỉ dựa vào hình dạng bên ngoài.

Nguyên lý hoạt động của D25XB100

Trong bán kỳ thứ nhất của nguồn AC, hai diode nằm theo một đường chéo của cầu dẫn điện. Dòng đi từ nguồn qua diode, qua tải rồi trở lại nguồn qua diode còn lại.

Khi nguồn AC đảo cực ở bán kỳ tiếp theo, hai diode kia bắt đầu dẫn.

Mặc dù điện áp đầu vào liên tục đổi chiều nhưng dòng qua tải vẫn có chiều từ cực + sang cực –. Đây chính là nguyên lý chỉnh lưu cầu toàn sóng.

Ở mỗi thời điểm dẫn điện, dòng thường đi qua hai diode nối tiếp, vì vậy luôn tồn tại một lượng điện áp rơi và công suất tổn hao trên cầu chỉnh lưu.

D25XB100 được ứng dụng ở đâu?

D25XB100 có thể được sử dụng trong nhiều hệ thống cần chuyển đổi AC thành DC, điển hình như bộ nguồn tuyến tính, nguồn DC công suất, bộ sạc ắc quy, nguồn cho motor DC, máy móc công nghiệp, bo điều khiển, thiết bị tự động hóa, nguồn âm thanh và các mạch chỉnh lưu công suất.

Linh kiện đặc biệt hữu ích trong các thiết kế sử dụng biến áp hạ áp AC, sau đó chỉnh lưu qua cầu diode để tạo nguồn DC.

Ví dụ:

220VAC → Biến áp hạ áp → D25XB100 → Tụ lọc → Nguồn DC

Trong cấu hình này, biến áp đảm nhiệm việc hạ điện áp và cách ly, còn D25XB100 đảm nhiệm quá trình chỉnh lưu.

Ưu điểm của cầu chỉnh lưu D25XB100

Ưu điểm đầu tiên là tích hợp bốn diode trong cùng một linh kiện, giúp giảm số lượng linh kiện trên PCB và đơn giản hóa việc đấu nối.

Khả năng chịu dòng 25A giúp D25XB100 phù hợp với nhiều mạch nguồn công suất trung bình và lớn.

Cấu trúc cầu toàn sóng cũng giúp tận dụng cả hai bán kỳ của điện áp AC, tạo điều kiện thuận lợi cho việc lọc nguồn DC ở phía sau.

Ngoài ra, sử dụng cầu diode tích hợp giúp giảm nguy cơ đấu sai bốn diode rời trong quá trình sản xuất hoặc sửa chữa thiết bị.

D25XB100 có cần tản nhiệt không?

Khi làm việc ở dòng cao, có thể cần tản nhiệt phù hợp.

Do dòng điện đi qua hai diode trong mỗi bán kỳ, công suất tổn hao có thể trở nên đáng kể.

Ví dụ minh họa, nếu tổng điện áp rơi trên đường dẫn qua hai diode là khoảng 1,8V và dòng tải là 10A thì tổn hao tức thời tương ứng có thể ở mức:

P ≈ 1,8 × 10 = 18W

Đây chỉ là phép tính minh họa; tổn hao thực tế phải tính theo đặc tính Vf, dạng dòng và điều kiện nhiệt của đúng linh kiện.

Vì vậy, với tải lớn cần quan tâm đến tản nhiệt, luồng không khí và nhiệt độ làm việc, thay vì chỉ dựa vào thông số 25A.

D25XB100 có dùng trực tiếp với điện lưới 220VAC được không?

Không nên.

Nếu D25XB100 đúng là phiên bản có điện áp ngược cực đại 100V, mức này không phù hợp để chỉnh lưu trực tiếp nguồn điện lưới 220–230VAC.

Điện áp 220VAC có giá trị đỉnh khoảng:

220 × 1,414 ≈ 311V

Với nguồn 230VAC, giá trị đỉnh còn khoảng 325V.

Do đó, mạch chỉnh lưu trực tiếp điện lưới thường cần cầu diode có điện áp chịu ngược cao hơn đáng kể, chẳng hạn các phiên bản 600V, 800V hoặc 1000V tùy thiết kế và yêu cầu an toàn.

D25XB100 phù hợp hơn với nguồn AC điện áp thấp nằm trong giới hạn thiết kế.

Cách kiểm tra D25XB100 bằng đồng hồ vạn năng

Có thể sử dụng chế độ Diode Test của đồng hồ vạn năng để kiểm tra từng diode bên trong cầu.

Trước tiên nên tháo linh kiện khỏi mạch hoặc ít nhất cô lập các chân cần đo để tránh linh kiện khác trên PCB ảnh hưởng đến kết quả.

Dựa vào bốn chân +, -, ~, ~, tiến hành đo từng đường diode. Một diode silicon còn tốt thường dẫn theo một chiều và khóa theo chiều ngược lại.

Nếu một đường diode dẫn cả hai chiều với điện trở rất thấp, diode có thể đã bị chập.

Nếu hoàn toàn không dẫn ở cả hai chiều trong đường đo phù hợp, diode có khả năng bị đứt.

Khi một diode bên trong bị hỏng, thông thường nên thay toàn bộ cầu chỉnh lưu D25XB100 thay vì cố sửa riêng diode bên trong.

Dấu hiệu D25XB100 bị hỏng

Khi cầu diode gặp sự cố, thiết bị có thể xuất hiện các hiện tượng như mất nguồn DC, cầu chì đầu vào bị đứt, điện áp đầu ra thấp, nguồn hoạt động không ổn định hoặc cầu diode nóng bất thường.

Một lỗi thường gặp là diode bên trong bị chập. Khi đó dòng điện có thể tăng mạnh và làm cầu chì bảo vệ phía trước tác động.

Trường hợp diode bị hở có thể khiến mạch chỉ chỉnh lưu một phần hoặc mất nguồn đầu ra, tùy vị trí diode bị hỏng.

D25XB100 và tụ lọc nguồn có chức năng khác nhau

Cầu diode và tụ điện thường được đặt gần nhau trong bộ nguồn nhưng có nhiệm vụ khác nhau.

D25XB100: chỉnh lưu AC thành DC dạng xung.

Tụ lọc: tích và phóng điện để làm giảm độ gợn của điện áp DC sau chỉnh lưu.

Vì vậy, cầu diode không thay thế được tụ lọc và tụ lọc cũng không thực hiện chức năng chỉnh lưu của cầu diode.

Một bộ nguồn cơ bản thường có cấu trúc:

AC → Cầu diode D25XB100 → Tụ lọc → DC

Cách lựa chọn cầu diode thay thế D25XB100

Khi cần tìm cầu diode thay thế, nên kiểm tra đồng thời dòng chỉnh lưu, điện áp chịu ngược, sơ đồ chân, kích thước cơ khí và khả năng tản nhiệt.

Cầu diode thay thế cần có dòng danh định bằng hoặc lớn hơn yêu cầu của mạch và điện áp chịu ngược phải đáp ứng điện áp thực tế cùng biên độ an toàn phù hợp.

Ngoài ra, cần kiểm tra chính xác vị trí +, -, ~, ~. Hai cầu diode có cùng thông số 25A/100V nhưng bố trí chân khác nhau vẫn có thể không thay trực tiếp được trên cùng một PCB.

Lưu ý khi sử dụng D25XB100

Không nên vận hành cầu diode liên tục ở sát giới hạn dòng mà không đánh giá điều kiện nhiệt. Nhiệt độ tiếp giáp quá cao có thể làm giảm tuổi thọ hoặc phá hỏng linh kiện.

Tụ lọc dung lượng lớn phía sau cầu chỉnh lưu có thể tạo dòng nạp ban đầu rất cao khi bật nguồn. Vì vậy, khi thiết kế cần xem xét dòng xung của cầu diode chứ không chỉ dòng DC trung bình.

Đặc biệt, nếu đúng phiên bản D25XB100 có điện áp chịu ngược 100V thì không sử dụng trực tiếp để chỉnh lưu 220VAC.

Xem thêm: Các mã Diode khác tại đây

Datasheet của Diode cầu D25XB100
