D863 TO-92 Transistor NPN (THÁO MÁY)

1. Giới thiệu

D863 là một transistor loại NPN đóng gói dạng TO-92, thường được sử dụng trong các mạch khuếch đại tín hiệu nhỏ, mạch nguồn và các thiết bị điện tử dân dụng. Linh kiện này có đặc tính điện áp và dòng điện trung bình, thích hợp cho nhiều ứng dụng phổ thông.

2. Đặc điểm

• Là transistor NPN ba chân tiêu chuẩn

• Hoạt động tốt trong các mạch điện yêu cầu dòng thu khoảng 1A

• Đóng gói TO-92, nhỏ gọn, dễ lắp đặt và thay thế

• Tốc độ chuyển mạch khá cao, phù hợp với mạch tín hiệu hoặc mạch tần số thấp đến trung bình

3. Thông số kỹ thuật

• Loại transistor: NPN

• Điện áp cực thu – cực phát (Vceo): 60V

• Dòng cực thu tối đa (Ic): 1A

• Công suất tiêu tán: ~0.6W

• Hệ số khuếch đại dòng (hFE): 70 – 240

• Tần số chuyển mạch (fT): ~150MHz

• Kiểu chân: TO-92 (thứ tự chân: Emitter – Collector – Base hoặc E – C – B, tùy theo phiên bản)

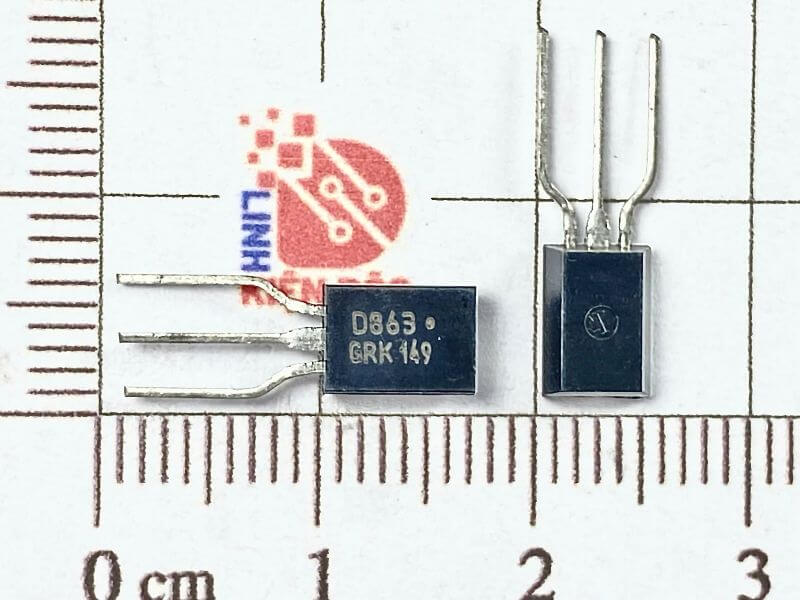

4. Kích thước

5. Ứng dụng

• Dùng trong các mạch khuếch đại âm thanh

• Mạch chuyển mạch dòng nhỏ

• Ứng dụng điều khiển rơ le, LED hoặc motor nhỏ

• Dùng trong thiết bị điện tử dân dụng như TV, radio, mạch nguồn, thiết bị điều khiển
