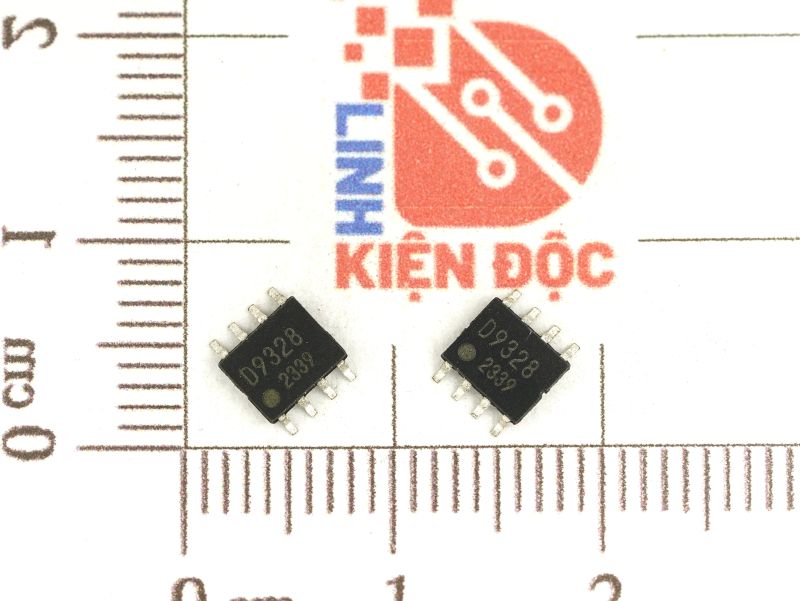

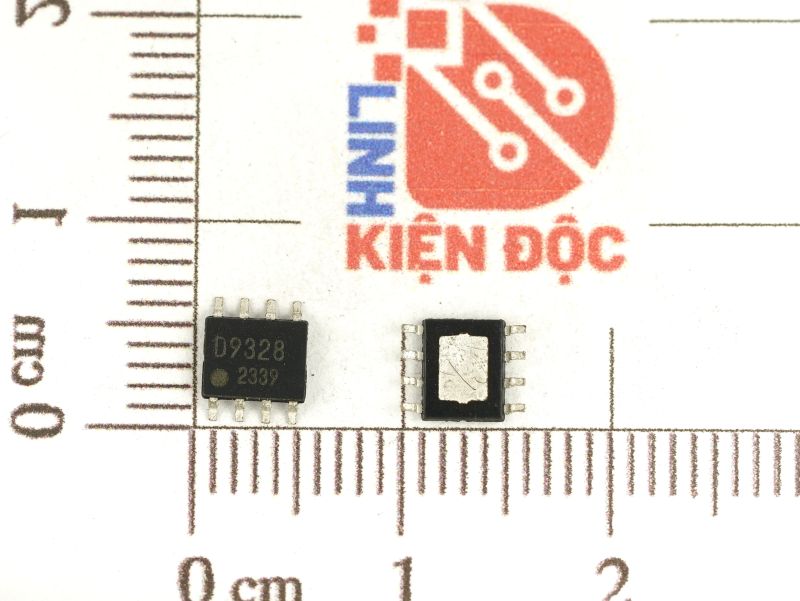

IC nguồn D9328 D9328EF SOP-8

Giới thiệu về IC D9328

BD9328EF là bộ điều chỉnh chuyển mạch hạ áp đồng bộ tích hợp 2 MOSFET kênh N điện trở thấp. Nó đạt được dòng điện đầu ra liên tục 2A trên phạm vi cung cấp đầu vào rộng. Hoạt động chế độ dòng điện cung cấp phản ứng thoáng qua nhanh và bù pha dễ dàng.

Đặc trưng kỹ thuật của D9328

• Dải hoạt động INPUT rộng 4,2V～18,0V
• Dòng điện đầu ra 2A
• Điện trở BẬT FET Hi-side/Lo-side; Công tắc nguồn 0,15 / 0,13Ω
• Có sẵn tụ gốm đầu ra ESR thấp
• Dòng điện chờ thấp trong chế độ tắt máy
• Tần số hoạt động cố định 380 kHz
• Điện áp phản hồi 0,9V Độ chính xác ±1,5% ở nhiệt độ phòng. (Đảm bảo ±2,0% cho phạm vi nhiệt độ -25°C đến 85°C)
• Mạch bảo vệ:
  – Bảo vệ khóa dưới điện áp
  – Tắt máy do nhiệt
  – Bảo vệ quá dòng

Sơ đồ khối IC D9328

Thông số kỹ thuật của D9328

Mạch ứng dụng của IC nguồn D9328

Sơ đồ chân và kích thước IC D9328

Xem thêm: Nhiều sản phẩm IC nguồn khác tại đây

Datasheet D9328
