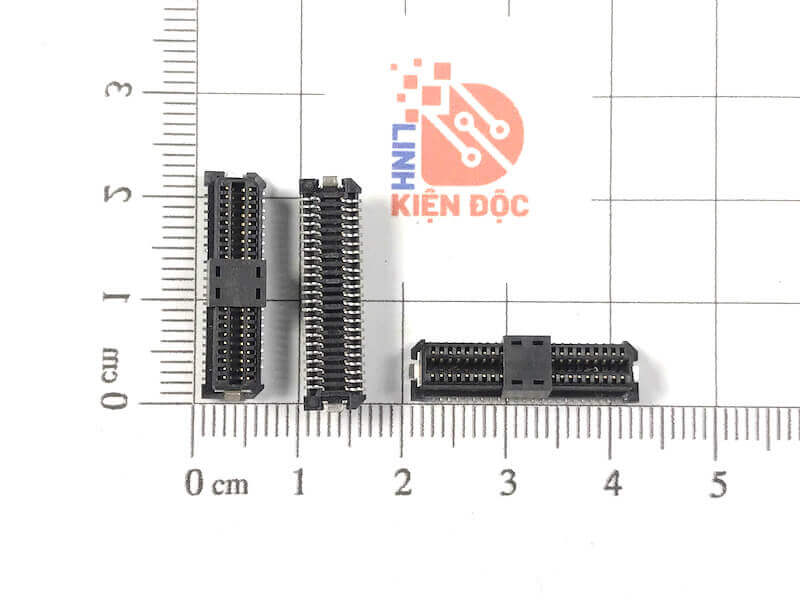

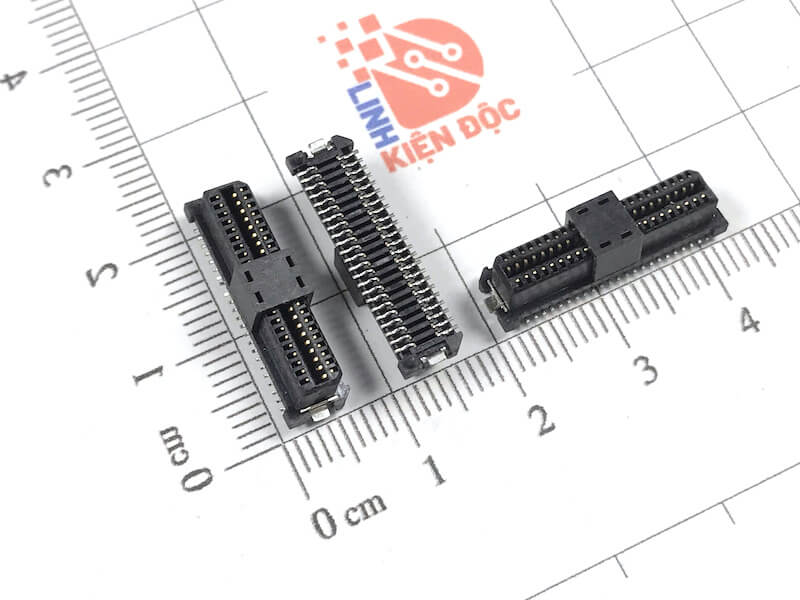

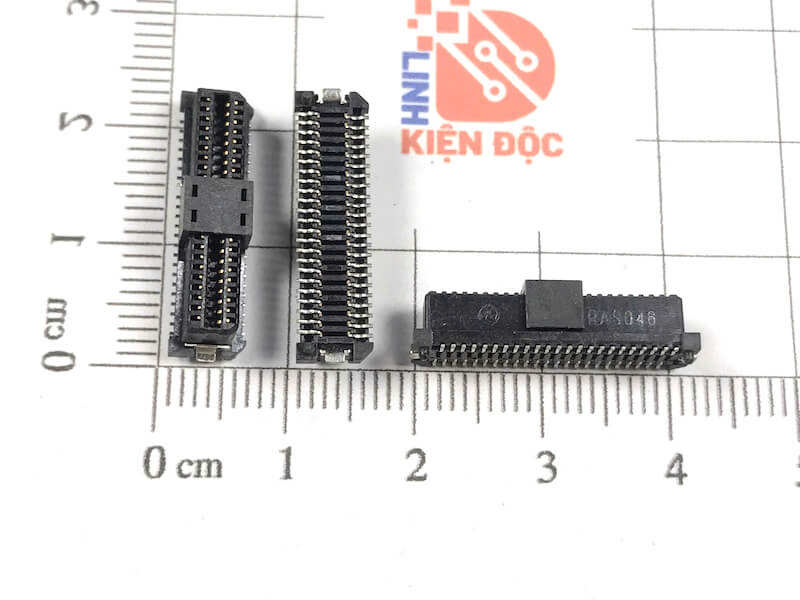

Đầu nối 46P 1mm 46 chân chiều dài 22mm

Giới thiệu sản phẩm

Đầu nối 46P chuẩn 1.0mm là loại connector mỏng, mật độ cao, gồm 46 chân tiếp xúc, thường dùng trong các mạch kết nối tín hiệu tốc độ cao hoặc tiết kiệm không gian. Với khoảng cách giữa các chân chỉ 1.0mm, đầu nối này phù hợp cho các thiết bị điện tử nhỏ gọn như bảng điều khiển, màn hình LCD, bo mạch mỏng hoặc thiết bị cầm tay.

Chiều dài tổng thể khoảng 22mm, được chia đều cho 46 chân → mỗi chân cách nhau 1.0mm.

Thông số kỹ thuật

• Tên sản phẩm: Đầu nối 46P (1.0mm pitch)

• Số chân: 46 chân

• Bước chân (pitch): 1.0mm

• Chiều dài tổng thể: ~22mm

• Loại tiếp điểm: đồng mạ thiếc hoặc mạ vàng

• Kiểu chân: tùy biến – thường có loại SMT (dán bề mặt), DIP (xuyên lỗ), hoặc FPC/FFC

• Chất liệu vỏ: nhựa chịu nhiệt PBT/PA6T

• Dòng chịu đựng: khoảng 0.5A – 1.0A tùy loại

• Điện áp chịu đựng: 50V – 100V

Đặc điểm nổi bật

• Thiết kế cực kỳ nhỏ gọn, phù hợp mạch mật độ cao

• Khoảng cách chân 1.0mm tiết kiệm diện tích PCB đáng kể

• Tiếp xúc ổn định, phù hợp cho tín hiệu số, xung điều khiển, data bus

• Có thể dùng cho cáp FFC/FPC, bo-to-bo hoặc cắm đầu socket

• Tùy loại có thêm chốt giữ, gờ định hướng, lẫy chống nhầm chiều

Ứng dụng phổ biến

• Bo mạch giao tiếp LCD, camera, màn hình TFT

• Thiết bị cầm tay, tablet, máy quét mã vạch, module RF

• Thiết bị đo, điều khiển công nghiệp, giao tiếp bo-to-bo

• Kết nối cảm biến, data bus trong các thiết bị di động hoặc y tế

• Dùng làm socket tín hiệu mini trong thiết bị có không gian hẹp

Lưu ý khi sử dụng

• Do pitch chỉ 1.0mm nên khi hàn tay cần rất cẩn thận hoặc dùng reflow

• Nên chọn đúng loại tương thích với cáp hoặc socket (SMT, DIP, FPC…)

• Kiểm tra độ dài connector để đảm bảo đúng vị trí gắn socket đối ứng

• Không dùng quá dòng định mức vì chân nhỏ, dễ nóng hoặc oxy hóa nếu tải lớn
