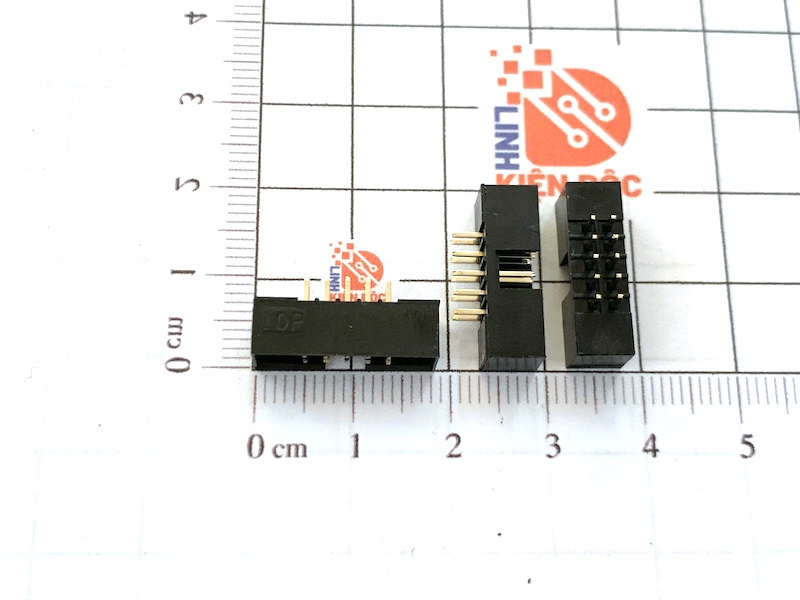

Đầu nối IDE10 đực thẳng 2.0mm DC3-10P 10 chân Thẳng

Giới thiệu

Đầu nối IDE10 đực thẳng 2.0mm10 chân thẳng là đầu nối Box Header (IDC Header) gồm 10 chân (2×5), được thiết kế với khoảng cách chân 2.0mm và kiểu chân thẳng để hàn xuyên lỗ lên bo mạch PCB. Sản phẩm tương thích với đầu nối IDC cái 10 chân và cáp dẹt (Ribbon Cable) chuẩn 2.0mm, thích hợp sử dụng trong các mạch điện tử, thiết bị nhúng, mạch điều khiển, giao tiếp ISP/JTAG và các hệ thống truyền tín hiệu.

Đặc điểm nổi bật

• Chuẩn đầu nối Box Header đực 10 chân (2×5).
• Khoảng cách chân tiêu chuẩn 2.0mm, phù hợp với các thiết bị có mật độ linh kiện cao.
• Thiết kế chân thẳng (Vertical), lắp vuông góc với bo mạch PCB.
• Tương thích với đầu nối IDC cái và cáp dẹt 10 lõi chuẩn 2.0mm.
• Có gờ định hướng giúp chống cắm ngược và tăng độ chắc chắn khi kết nối.
• Chân tiếp xúc bằng hợp kim đồng mạ thiếc, dẫn điện tốt và chống oxy hóa.
• Vỏ nhựa kỹ thuật chịu nhiệt, phù hợp với công nghệ hàn xuyên lỗ (THT).
• Kết nối ổn định, độ bền cơ học cao, thích hợp cho nhiều lần cắm và rút.

Thông số kỹ thuật

• Model: DC3-10P
• Loại đầu nối: IDE Box Header đực
• Số chân: 10 chân (2×5)
• Khoảng cách chân (Pitch): 2.0mm
• Kiểu chân: Chân thẳng (Vertical)
• Kiểu lắp: Hàn xuyên lỗ PCB (Through Hole – THT)
• Kiểu kết nối: IDC Box Header
• Vật liệu vỏ: Nhựa PBT/PA chịu nhiệt
• Vật liệu chân: Hợp kim đồng mạ thiếc
• Màu sắc: Đen
• Nhiệt độ làm việc: -40°C đến +105°C
• Tương thích với đầu nối IDC 10 chân chuẩn 2.0mm.

Cấu tạo

• Vỏ nhựa Box Header: Làm từ nhựa kỹ thuật chịu nhiệt, có gờ định hướng giúp cắm đúng chiều và bảo vệ chân tiếp xúc.
• Chân tiếp xúc: Gồm 10 chân kim loại bố trí thành 2 hàng × 5 chân với khoảng cách 2.0mm, đảm bảo truyền tín hiệu ổn định.
• Chân hàn PCB: Thiết kế chân thẳng để hàn xuyên lỗ lên bo mạch, tạo liên kết cơ học chắc chắn và tăng độ tin cậy của kết nối.

Ứng dụng

• Kết nối cáp dẹt IDC 10 chân chuẩn 2.0mm với bo mạch điện tử.
• Sử dụng cho các mạch giao tiếp ISP, JTAG và Debug.
• Kết nối giữa các bo mạch điều khiển, module mở rộng và thiết bị ngoại vi.
• Ứng dụng trong các hệ thống nhúng, thiết bị đo lường, tự động hóa và điều khiển công nghiệp.
• Phù hợp với các bo mạch vi điều khiển, FPGA, thiết bị điện tử dân dụng và công nghiệp.
• Thích hợp cho nghiên cứu, chế tạo, sửa chữa và sản xuất các thiết bị điện tử.
