1. Đầu nối IDE34 DC2-34P là gì?

DC2-34P là đầu nối dạng header có tổng cộng 34 chân tiếp xúc, được bố trí thành 2 hàng, mỗi hàng 17 chân.

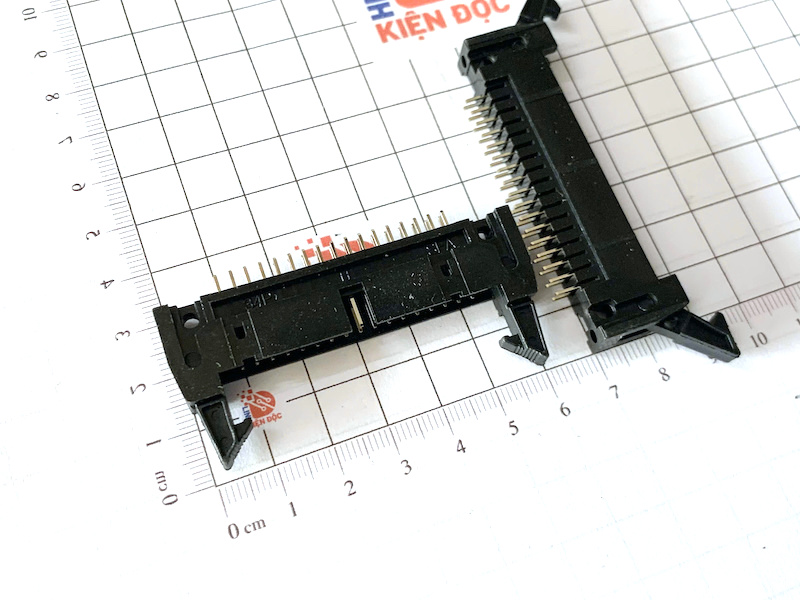

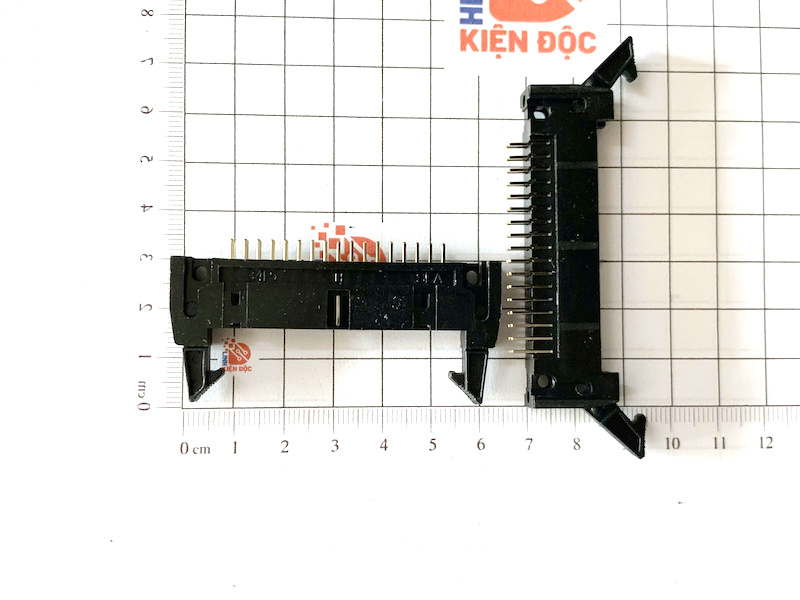

Đầu nối thuộc loại đực (Male), các chân kim loại được thiết kế để kết nối với đầu nối cái tương ứng. Kiểu cài thẳng cho phép hàn trực tiếp lên PCB, tạo kết nối chắc chắn giữa bo mạch và cáp hoặc module bên ngoài.

Sản phẩm thường được sử dụng cùng cáp IDC 34P để truyền nhiều đường tín hiệu trong một bó cáp duy nhất.

---

2. Chức năng của đầu nối IDE34 34 chân

Kết nối giữa các bo mạch

Đầu nối DC2-34P giúp kết nối:

• PCB với PCB.
• Bo mạch chính với bo mạch phụ.
• Mạch điều khiển với module mở rộng.
• Bo mạch với thiết bị ngoại vi.

Kết nối cáp IDC 34 chân

Khi kết hợp với cáp dẹt IDC 34P, đầu nối cho phép truyền đồng thời nhiều đường tín hiệu, giúp hệ thống dây dẫn gọn gàng hơn so với sử dụng nhiều dây rời.

Hỗ trợ kết nối tháo lắp

Đầu nối giúp việc:

• Lắp ráp.
• Tháo rời.
• Kiểm tra.
• Bảo trì.
• Thay thế module

trở nên thuận tiện hơn.

---

3. Thông số kỹ thuật đầu nối IDE34 DC2-34P

Thông số	Chi tiết
Tên sản phẩm	Đầu nối IDE34 đực cài thẳng 2.54mm DC2-34P 34 chân
Mã sản phẩm	DC2-34P
Loại đầu nối	IDC Header / Pin Header
Số chân	34 chân
Số hàng	2 hàng
Số chân mỗi hàng	17 chân
Bước chân (Pitch)	2.54mm
Giới tính	Đực (Male)
Kiểu lắp	Cài thẳng, hàn PCB
Kiểu kết nối	IDC
Ứng dụng	Kết nối PCB, cáp IDC, mạch điều khiển
Hình thức	Linh kiện mới

Lưu ý: Các thông số như dòng điện định mức, vật liệu vỏ, vật liệu chân tiếp xúc và kích thước cơ khí có thể thay đổi tùy nhà sản xuất hoặc phiên bản. Khi thiết kế PCB số lượng lớn nên đối chiếu datasheet thực tế.

---

4. Ý nghĩa các thông số

34 chân

Đầu nối có tổng cộng:

34 chân = 17 × 2 hàng

Số lượng chân này cho phép truyền nhiều đường tín hiệu, nguồn hoặc tín hiệu điều khiển giữa các bo mạch.

---

Bước chân 2.54mm

2.54mm là khoảng cách giữa tâm của hai chân liền kề.

Đây là kích thước phổ biến trên các loại header PCB và đầu nối IDC, giúp sản phẩm dễ kết hợp với các loại cáp và đầu nối có cùng chuẩn bước chân.

---

Đầu nối đực

Phiên bản Male có các chân kim loại nhô ra, dùng để cắm vào đầu nối cái tương ứng.

---

Cài thẳng

Các chân được bố trí theo phương thẳng, cho phép hàn trực tiếp lên PCB. Kiểu thiết kế này phù hợp với các bo mạch mà cáp được kết nối theo phương vuông góc với bề mặt PCB.

---

5. Ứng dụng của đầu nối IDE34 34 chân

Kết nối bo mạch điện tử

DC2-34P có thể được sử dụng để kết nối:

• Bo mạch chủ và bo mạch phụ.
• PCB với PCB.
• Module điều khiển.
• Module mở rộng.
• Mạch giao tiếp.
• Thiết bị ngoại vi.

Đầu nối nhiều chân giúp giảm số lượng dây rời và đơn giản hóa việc kết nối.

---

Kết nối cáp IDC 34P

Đây là ứng dụng phổ biến của đầu nối IDE34.

Khi kết hợp với cáp dẹt IDC 34 chân, nhiều đường tín hiệu có thể được truyền qua cùng một bó cáp.

Ưu điểm của cách kết nối này:

• Gọn dây.
• Dễ lắp đặt.
• Dễ kiểm tra thứ tự chân.
• Thuận tiện tháo lắp.
• Phù hợp với thiết bị có nhiều tín hiệu.

---

Thiết bị điện tử và máy tính

Đầu nối IDE34 có thể được sử dụng trong các thiết bị điện tử hoặc hệ thống sử dụng giao diện nhiều chân như:

• Bo mạch máy tính.
• Thiết bị ngoại vi.
• Bo mở rộng.
• Thiết bị điều khiển.
• Một số thiết bị điện tử đời cũ.

Tuy nhiên, cần kiểm tra chính xác pinout và chuẩn giao tiếp của thiết bị trước khi kết nối, không nên chỉ dựa vào tên IDE hoặc số lượng chân.

---

Thiết bị công nghiệp

Đầu nối 34 chân phù hợp cho:

• Bộ điều khiển máy móc.
• Hệ thống tự động hóa.
• Module I/O.
• Thiết bị đo lường.
• Hệ thống điều khiển.
• Thiết bị điện công nghiệp.

---

Mạch điện tử DIY

DC2-34P cũng có thể sử dụng trong các dự án:

• Vi điều khiển.
• FPGA.
• Mạch thử nghiệm.
• Module mở rộng.
• Hệ thống nhúng.
• Thiết bị điện tử DIY.

---

6. Ưu điểm của đầu nối IDE34 DC2-34P

34 chân kết nối

Cho phép kết nối nhiều đường tín hiệu trong cùng một đầu nối.

Pitch 2.54mm phổ biến

Dễ kết hợp với nhiều loại PCB và cáp IDC tương ứng.

Thiết kế cài thẳng

Có thể hàn trực tiếp lên PCB, phù hợp với nhiều thiết kế bo mạch.

Kết nối IDC tiện lợi

Khi kết hợp với cáp dẹt IDC 34P, hệ thống dây dẫn được bố trí gọn gàng.

Dễ tháo lắp và bảo trì

Thuận tiện khi cần kiểm tra hoặc thay thế bo mạch, module.

---

7. Cách sử dụng đầu nối IDE34

Để sử dụng DC2-34P, trước tiên cần thiết kế PCB với footprint phù hợp với pitch 2.54mm.

Các bước thực hiện:

1. Đặt đầu nối DC2-34P vào vị trí trên PCB.
2. Hàn cố định 34 chân.
3. Kết nối cáp IDC 34P hoặc đầu nối cái tương ứng.
4. Kiểm tra chiều cắm của cáp.
5. Xác định chính xác chân số 1.
6. Đối chiếu pinout của thiết bị.
7. Kiểm tra kết nối trước khi cấp nguồn.

Việc xác định đúng chân số 1 rất quan trọng khi đầu nối được sử dụng để truyền nhiều đường tín hiệu.

---

8. Lưu ý khi thiết kế PCB

Khi sử dụng đầu nối IDE34 DC2-34P, cần kiểm tra:

• Bước chân 2.54mm.
• Số lượng 34 chân.
• Bố trí 2 hàng × 17 chân.
• Khoảng cách giữa hai hàng.
• Kích thước footprint.
• Chiều cao đầu nối.
• Vị trí chân số 1.
• Hướng cắm cáp.
• Chuẩn pinout của thiết bị.

Nên kiểm tra kích thước thực tế của đầu nối trước khi sản xuất PCB số lượng lớn.

---

9. Câu hỏi thường gặp

Đầu nối IDE34 DC2-34P có bao nhiêu chân?

Sản phẩm có 34 chân, được bố trí thành 2 hàng, mỗi hàng 17 chân.

DC2-34P có bước chân bao nhiêu?

Đầu nối sử dụng bước chân 2.54mm.

Đầu nối IDE34 có hàn trực tiếp lên PCB được không?

Có. Phiên bản cài thẳng được thiết kế để hàn trực tiếp lên bo mạch PCB.

IDE34 dùng với cáp gì?

Sản phẩm có thể kết hợp với cáp IDC 34 chân và đầu nối cái tương ứng. Cần kiểm tra đúng loại đầu nối, chiều cáp và sơ đồ chân.

IDE34 có phải chỉ dùng cho máy tính không?

Không. Đầu nối 34 chân có thể được sử dụng trong nhiều thiết bị điện tử khác nhau. Khả năng tương thích phụ thuộc vào chuẩn giao tiếp, pinout và kích thước cơ khí.
