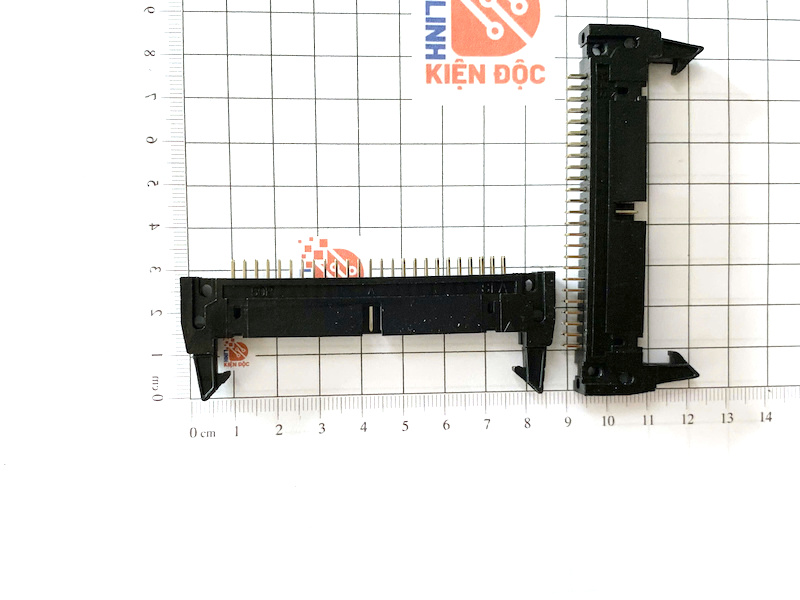

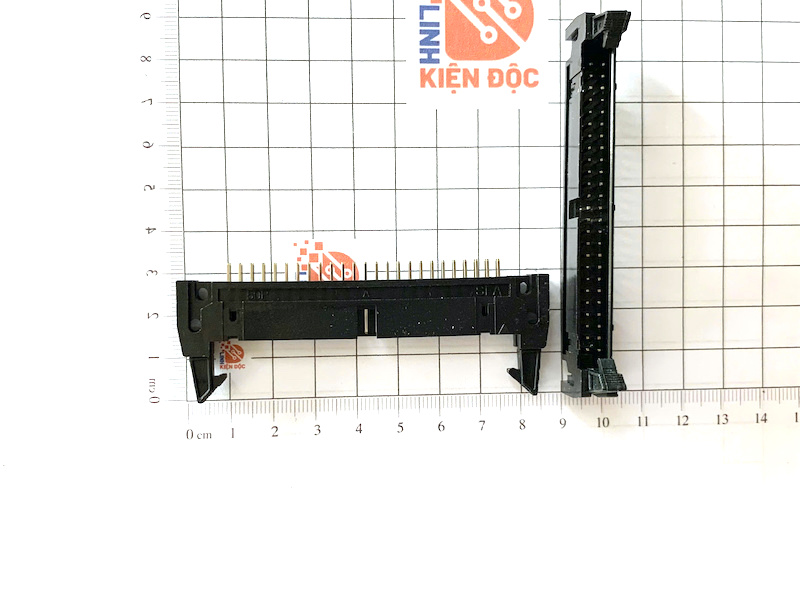

Đầu nối IDE50 đực cài thẳng 2.54mm DC2-50P 50 chân
8,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
1. Đầu nối IDE50 DC2-50P là gì?
DC2-50P là đầu nối dạng header với 50 chân tiếp xúc, được bố trí theo chuẩn bước chân 2.54mm. Thiết kế nhiều chân giúp truyền đồng thời nhiều đường tín hiệu giữa PCB và cáp hoặc bo mạch khác.
Phiên bản đực cài thẳng được hàn trực tiếp lên PCB, với các chân tiếp xúc hướng vuông góc với bề mặt bo mạch.
Đầu nối thường được kết hợp với cáp IDC 50 chân để tạo thành một kết nối tháo lắp nhanh, thuận tiện cho việc lắp ráp và bảo trì.
2. Chức năng của đầu nối IDE50 50 chân
Kết nối tín hiệu giữa các bo mạch
Đầu nối cho phép kết nối nhiều đường tín hiệu giữa:
- PCB và PCB.
- Bo mạch điều khiển và module.
- Bo mạch chủ và thiết bị ngoại vi.
- Mạch điều khiển và thiết bị công nghiệp.
Kết nối với cáp IDC
IDE50 thường được sử dụng với cáp dẹt IDC tương ứng, giúp việc đấu nối nhiều tín hiệu trở nên gọn gàng hơn so với sử dụng nhiều dây đơn.
Tạo kết nối tháo lắp
Đầu nối dạng IDC giúp người dùng dễ dàng:
- Lắp ráp.
- Tháo rời.
- Bảo trì.
- Thay thế module.
3. Thông số kỹ thuật đầu nối IDE50 DC2-50P
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Đầu nối IDE50 đực cài thẳng 2.54mm DC2-50P 50 chân |
| Mã sản phẩm | DC2-50P |
| Loại đầu nối | Header IDC / Pin Header |
| Số chân | 50 chân |
| Bước chân (Pitch) | 2.54mm |
| Giới tính | Đực |
| Kiểu lắp | Cài thẳng / hàn PCB |
| Kiểu kết nối | IDC |
| Số hàng | 2 hàng |
| Ứng dụng | Kết nối PCB, cáp IDC, mạch điều khiển |
| Hình thức | Linh kiện mới |
Lưu ý: Các thông số như dòng điện định mức, vật liệu vỏ, vật liệu chân tiếp xúc và kích thước tổng thể có thể thay đổi theo phiên bản hoặc nhà sản xuất. Nên đối chiếu datasheet thực tế trước khi thiết kế PCB số lượng lớn.
4. Ý nghĩa các thông số
50 chân
Đầu nối có tổng cộng:
50 chân = 25 × 2 hàng
Số lượng chân lớn giúp kết nối đồng thời nhiều đường tín hiệu, nguồn hoặc đường điều khiển.
Bước chân 2.54mm
Khoảng cách giữa tâm hai chân liền kề là:
2.54mm
Đây là kích thước phổ biến trong linh kiện điện tử và header PCB, giúp sản phẩm tương thích với nhiều loại bo mạch và cáp IDC tiêu chuẩn.
Đực – Male
Đầu nối có các chân tiếp xúc dạng pin, dùng để cắm vào đầu nối cái tương ứng.
Cài thẳng
Các chân được bố trí theo phương thẳng, phù hợp để hàn trực tiếp lên PCB.
Kiểu cài thẳng giúp đầu nối nằm vuông góc với bề mặt bo mạch và thường được lựa chọn khi cáp cần kết nối theo hướng vuông góc với PCB.
5. Ứng dụng của đầu nối IDE50 50 chân
Kết nối bo mạch điện tử
IDE50 có thể được sử dụng để kết nối:
- PCB với PCB.
- Bo điều khiển với bo mở rộng.
- Mạch chính với module ngoại vi.
- Các bảng mạch trong thiết bị điện tử.
Kết nối cáp IDC 50 chân
Một trong những ứng dụng phổ biến của đầu nối 50 chân là kết hợp với cáp dẹt IDC 50P.
Cách kết nối này giúp đưa nhiều đường tín hiệu qua cùng một dây cáp, giảm số lượng dây rời trong hệ thống.
Thiết bị máy tính và điện tử
Đầu nối IDE50 có thể được sử dụng trong các thiết bị hoặc hệ thống sử dụng chuẩn kết nối nhiều chân như:
- Thiết bị máy tính đời cũ.
- Bo mạch mở rộng.
- Thiết bị lưu trữ hoặc ngoại vi tương thích.
- Thiết bị điều khiển.
Lưu ý: Không nên mặc định đầu nối này tương thích với mọi thiết bị mang tên IDE; cần kiểm tra đúng chuẩn chân và sơ đồ pinout của thiết bị.
Thiết bị công nghiệp
Có thể ứng dụng trong:
- Bộ điều khiển máy móc.
- Thiết bị tự động hóa.
- Bộ điều khiển I/O.
- Hệ thống điều khiển.
- Thiết bị đo lường.
- Module giao tiếp.
Mạch điện tử DIY
Đầu nối DC2-50P phù hợp cho các dự án:
- Arduino và hệ thống nhúng.
- Vi điều khiển.
- FPGA.
- Mạch thử nghiệm.
- Bo mở rộng.
- Thiết bị tự chế.
Đặc biệt hữu ích khi cần kết nối nhiều đường tín hiệu nhưng vẫn muốn hệ thống dây dẫn gọn gàng.
6. Ưu điểm của đầu nối IDE50 DC2-50P
Kết nối 50 chân
Cho phép truyền nhiều tín hiệu trong cùng một giao diện kết nối.
Pitch 2.54mm phổ biến
Dễ tìm cáp và linh kiện tương thích.
Thiết kế cài thẳng
Có thể hàn trực tiếp lên PCB, phù hợp với thiết kế mạch điện tử.
Kết nối IDC tiện lợi
Có thể kết hợp với cáp dẹt IDC để tạo hệ thống dây gọn và dễ lắp ráp.
Dễ tháo lắp
Thuận tiện khi cần bảo trì, kiểm tra hoặc thay thế bo mạch.
7. Cách sử dụng
Để sử dụng đầu nối IDE50 DC2-50P, trước tiên cần thiết kế PCB với vị trí chân phù hợp pitch 2.54mm.
Sau đó:
- Đặt đầu nối lên PCB.
- Hàn cố định 50 chân.
- Kết nối cáp IDC 50 chân hoặc đầu nối cái tương ứng.
- Kiểm tra đúng chiều và đúng sơ đồ chân.
- Kiểm tra tín hiệu trước khi cấp nguồn.
Đặc biệt cần chú ý chân số 1 và chiều của đầu nối để tránh đấu ngược tín hiệu.
8. Lưu ý khi thiết kế PCB
Khi sử dụng DC2-50P, cần kiểm tra:
- Khoảng cách chân 2.54mm.
- Số lượng chân 50P.
- Kích thước footprint.
- Chiều cao đầu nối.
- Vị trí chân số 1.
- Khoảng cách giữa hai hàng chân.
- Chiều cắm của cáp.
- Sơ đồ pinout của thiết bị.
Việc kiểm tra footprint trước khi sản xuất PCB giúp tránh sai lệch vị trí chân và kích thước cơ khí.
9. Câu hỏi thường gặp
Đầu nối IDE50 DC2-50P có bao nhiêu chân?
Sản phẩm có 50 chân, được bố trí thành 2 hàng, mỗi hàng 25 chân.
IDE50 DC2-50P có bước chân bao nhiêu?
Sản phẩm sử dụng bước chân 2.54mm.
Đầu nối IDE50 có thể hàn trực tiếp lên PCB không?
Có. Phiên bản cài thẳng được thiết kế để hàn trực tiếp lên bo mạch PCB.
Đầu nối IDE50 dùng với cáp gì?
Có thể sử dụng với cáp IDC 50 chân và đầu nối cái tương ứng, tuy nhiên cần kiểm tra đúng loại đầu nối, chiều cáp và pinout.
IDE50 có phải chỉ dùng cho ổ cứng IDE không?
Không nên hiểu như vậy. Đầu nối 50 chân có thể được sử dụng cho nhiều mục đích kết nối tín hiệu. Tên IDE chỉ mô tả kiểu/ứng dụng phổ biến của đầu nối; khả năng tương thích thực tế phụ thuộc vào chuẩn pinout và thiết bị.
