[dây 20 chiếc] Tụ dán CL21B225KOFNNNE 2.2uF 16V 0805

Tụ dán là gì?

Tụ dán (còn gọi là tụ SMD – Surface Mount Device) là loại tụ điện được thiết kế để gắn trực tiếp lên bề mặt của bảng mạch in (PCB). Chúng thường có kích thước nhỏ gọn và không có dây chân dài như các tụ truyền thống, phù hợp với các thiết bị điện tử hiện đại có không gian hạn chế.

Tại sao phải sử dụng tụ dán?

1. Kích thước nhỏ gọn:
   Tụ dán có kích thước rất nhỏ, giúp tiết kiệm không gian trên mạch PCB, đặc biệt trong các thiết bị di động và các mạch vi điện tử.
2. Tối ưu hóa quy trình sản xuất:
   Sử dụng tụ dán giúp tự động hóa dễ dàng hơn trong quá trình lắp ráp mạch nhờ máy móc gắn linh kiện tự động (SMT).
3. Hiệu suất tốt hơn ở tần số cao:
   Tụ dán thường có chỉ số ký sinh (như điện cảm ký sinh) thấp hơn so với tụ có chân, giúp cải thiện hiệu suất ở tần số cao.
4. Độ bền cơ học cao:
   Do không có dây chân, tụ dán ít bị tổn thương khi gặp rung động hoặc tác động cơ học.

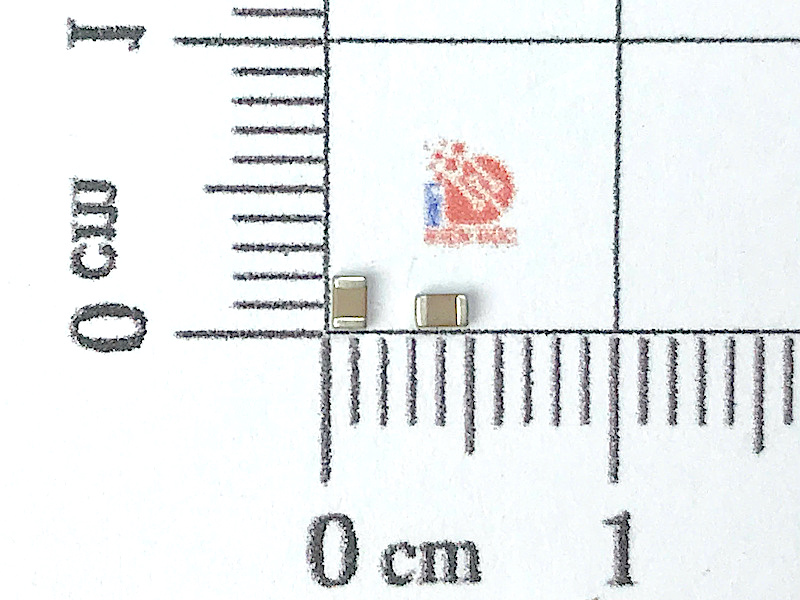

Giới thiệu về tụ dán 0805

Tụ dán 0805 là một loại tụ điện thuộc nhóm linh kiện dán bề mặt (SMD – Surface Mount Device) được thiết kế để lắp trực tiếp lên bề mặt bảng mạch in (PCB) mà không cần dây chân. Mã kích thước 0805 biểu thị kích thước vật lý nhỏ gọn, phù hợp với các thiết bị điện tử hiện đại.

Đặc điểm kỹ thuật

• Kích thước:
  • Dài: 2.0 mm
  • Rộng: 1.25 mm
• Loại tụ phổ biến:
  • Tụ gốm (MLCC – Multilayer Ceramic Capacitor).
  • Tụ tantalum dán.
• Phạm vi giá trị điện dung:
  • Thường từ vài pF (picofarads) đến vài μF (microfarads), tùy loại tụ và mục đích sử dụng.
• Điện áp hoạt động:
  • Dao động từ vài volt đến vài trăm volt tùy thuộc vào ứng dụng cụ thể.

Ứng dụng của tụ dán 0805

1. Các thiết bị di động:
   • Điện thoại thông minh, máy tính bảng, đồng hồ thông minh.
2. Thiết bị IoT và vi điện tử:
   • Cảm biến, thiết bị nhà thông minh, module Bluetooth/Wi-Fi.
3. Mạch điện tần số cao:
   • RF (Radio Frequency), mạch xử lý tín hiệu cao cấp.
4. Bo mạch chủ và linh kiện máy tính:
   • Điều chỉnh nguồn, lọc tín hiệu nhiễu.

Ưu điểm

1. Kích thước nhỏ gọn:
   • Tiết kiệm không gian trên PCB, phù hợp với các thiết kế siêu nhỏ gọn.
2. Tần số hoạt động cao:
   • Điện cảm ký sinh thấp, giúp tụ hoạt động hiệu quả trong mạch tần số cao.
3. Độ bền và độ tin cậy cao:
   • Ít chịu ảnh hưởng từ rung động và sốc cơ học nhờ thiết kế không có dây chân.
4. Sản xuất tự động hóa:
   • Phù hợp với dây chuyền sản xuất SMT, giúp tiết kiệm thời gian và chi phí.

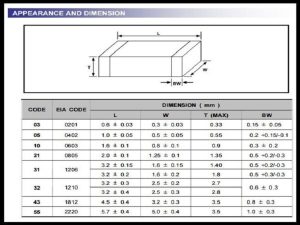

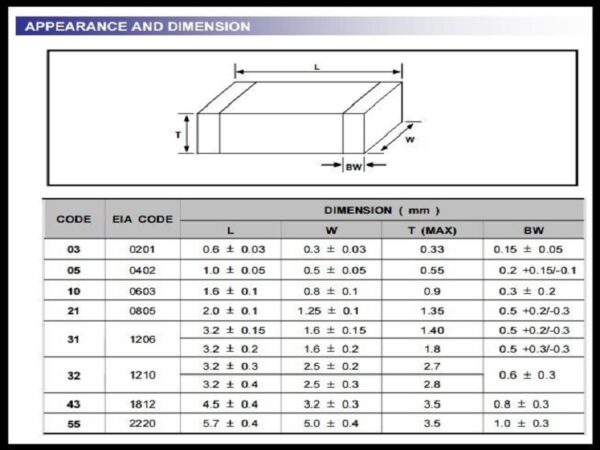

Chuyển đổi kích thước tụ dán 0805 từ inch sang mm

1 inch=25.4mm

Dưới đây là cách chuyển đổi chi tiết cho kích thước của tụ dán 0805

Kích thước thực tế:

Sau khi chuyển đổi, kích thước của tụ dán 0805 theo đơn vị mm là:
2.032 mm x 1.27 mm.

Quy chuẩn làm tròn

Trong thực tế, kích thước được làm tròn để đơn giản hóa khi thiết kế và sản xuất mạch. Thông số thường được sử dụng là: 2.0 mm x 1.25 mm.

Ứng dụng của kích thước

• Kích thước 0805 được sử dụng phổ biến trong các mạch in nhỏ gọn, nơi không gian vừa phải và yêu cầu công suất trung bình.

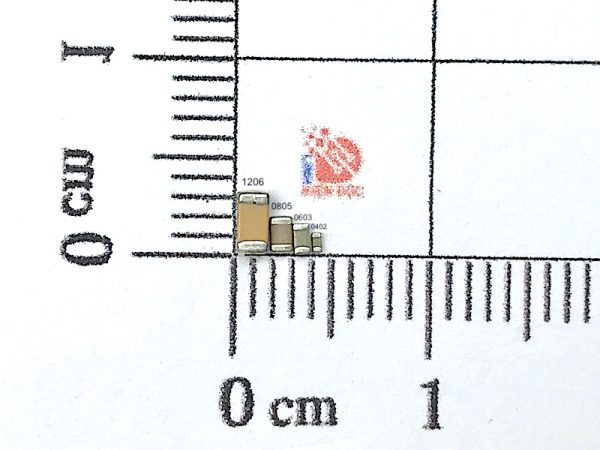

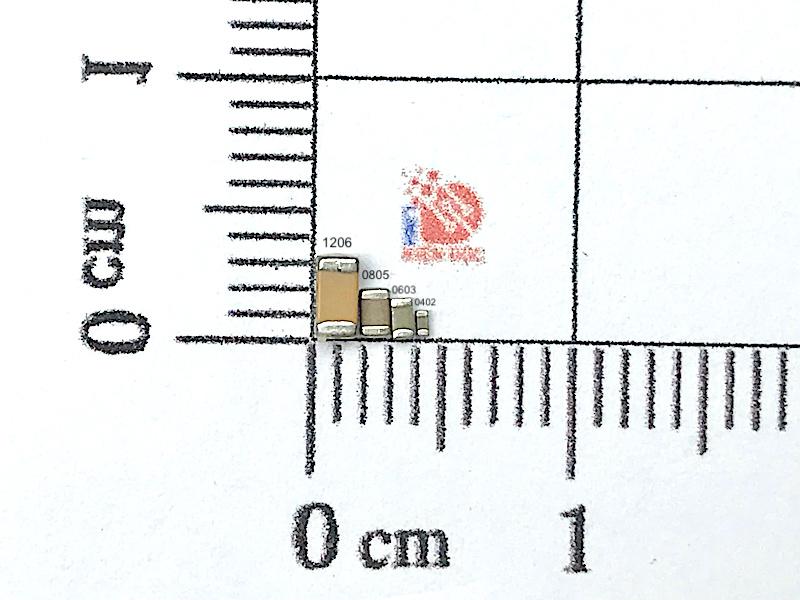

• Kích thước lớn hơn so với 0603 hoặc 0402 giúp dễ hàn và có khả năng chịu nhiệt tốt hơn.

Xem thêm những mã tụ dán 0805 khác tại đây
