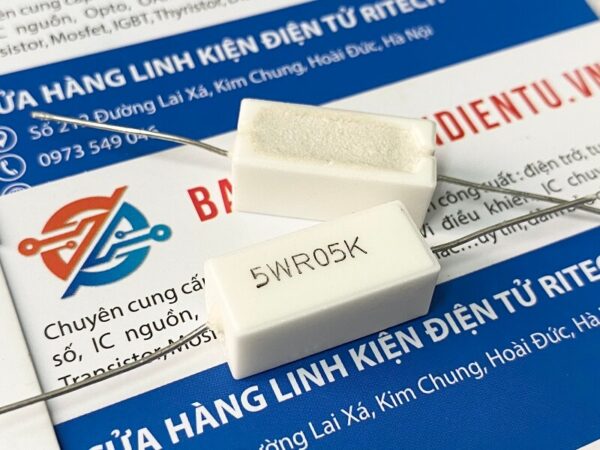

Điện trở sứ 5W R05K 0.05R 50mR 10% chân nằm ngang

1. Mô tả sản phẩm

Điện trở sứ 5WR05K là loại điện trở công suất cao, có giá trị điện trở rất nhỏ — chỉ 0.05 ohm (50 milliohm). Sản phẩm được thiết kế với lớp vỏ gốm sứ trắng cách điện, có khả năng chịu nhiệt cao và tản nhiệt tốt. Với công suất định mức 5W, điện trở này lý tưởng cho các ứng dụng cần đo dòng lớn, hạn dòng, hoặc làm tải xả trong các mạch nguồn và thiết bị điện tử công nghiệp.

Dạng chân nằm ngang (kiểu xuyên lỗ) giúp dễ dàng lắp đặt trên mạch in (PCB) hoặc cố định trên khung kim loại.

2. Thông số kỹ thuật

• Mã sản phẩm: 5WR05K

• Loại: điện trở sứ công suất

• Công suất danh định: 5 watt (5W)

• Giá trị điện trở: 0.05Ω (50 milliohm)

• Sai số: ±10% (ký hiệu K)

• Kiểu chân: chân nằm ngang, xuyên lỗ (through-hole)

• Kích thước thân: khoảng 21mm x 9mm x 9mm

• Vỏ: gốm sứ trắng, chịu nhiệt và cách điện tốt

• Dải nhiệt độ hoạt động: -55°C đến +155°C

3. Đặc điểm nổi bật

• Giá trị điện trở thấp: phù hợp để làm điện trở đo dòng (shunt), giới hạn dòng đầu vào, chống sụt áp khởi động.

• Tản nhiệt tốt: vỏ sứ giúp phát tán nhiệt hiệu quả trong các mạch công suất cao.

• Chịu dòng lớn: vì điện trở nhỏ, dòng qua lớn mà vẫn đảm bảo công suất không vượt mức cho phép.

• Bền bỉ và ổn định: hoạt động ổn định trong môi trường nhiệt độ cao, ẩm hoặc có dao động dòng/tải thường xuyên.

• Dễ lắp đặt: thiết kế chân ngang thuận tiện cho đấu nối thủ công hoặc hàn lên bo mạch công suất.

4. Ứng dụng thực tế

• Làm shunt đo dòng trong mạch nguồn xung, nguồn tổ ong, UPS…

• Làm điện trở xả tải, chống quá áp trong mạch sạc pin, mạch ngắt mềm…

• Hạn dòng khởi động trong các thiết bị công suất lớn như biến tần, mô-đun công suất, motor điện.

• Dùng trong các mạch điện tử công nghiệp, mạch điều khiển, hoặc mạch thử tải.

5. Lưu ý khi sử dụng

• Tránh vượt quá công suất định mức 5W trong thời gian dài, dễ gây quá nhiệt hoặc hỏng linh kiện.

• Không để điện trở sát bề mặt mạch in, nên để cách khoảng 2–3mm để thoát nhiệt.

• Nếu dùng đo dòng, nên tính toán kỹ rơi áp trên 0.05Ω để không ảnh hưởng đến mạch chính.
