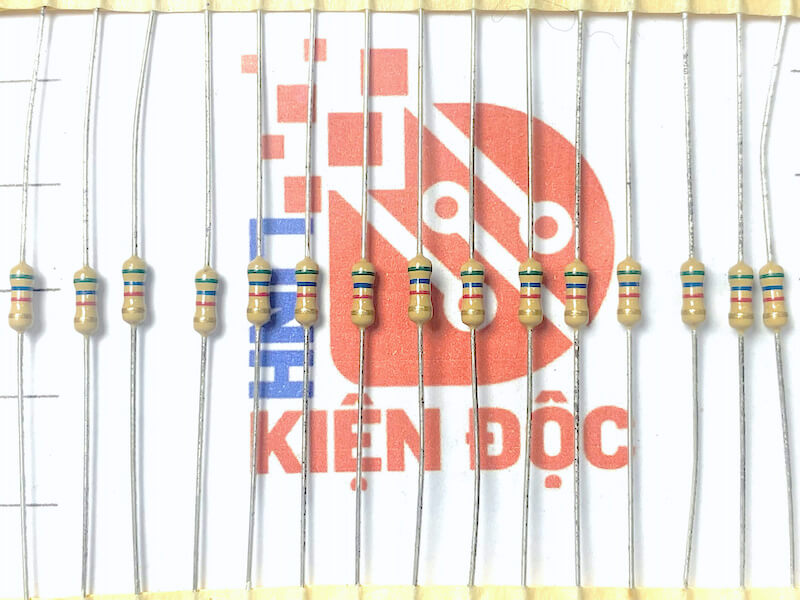

Điện trở vạch 1/4W 5.6K 4 vạch màu (túi 50 chiếc)
4,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0973549046
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
1. Giới thiệu
Điện trở vạch 1/4W 5.6KΩ là loại điện trở cố định công suất nhỏ, được sử dụng rộng rãi trong các mạch điện tử nhờ tính ổn định cao và giá thành thấp. Với giá trị trở kháng 5.6 kilo-ohm và sai số ±5%, sản phẩm này phù hợp cho các mạch tín hiệu, mạch điều khiển, chia áp hoặc lọc nhiễu. Thiết kế 4 vạch màu giúp dễ dàng xác định giá trị điện trở trong quá trình lắp ráp hoặc kiểm tra.
2. Đặc điểm nổi bật
• Công suất định mức nhỏ gọn: 1/4 Watt (0.25W)
• Trở kháng 5.6KΩ thích hợp cho các mạch tín hiệu và điều khiển
• Mã màu 4 vòng: Xanh lá – Xanh lam – Đỏ – Vàng
• Sai số ±5% cho độ chính xác đủ dùng trong hầu hết ứng dụng phổ thông
• Thiết kế nhỏ gọn, chân cắm xuyên lỗ (through-hole), dễ hàn
• Vỏ sơn cách điện giúp tăng độ bền và khả năng chịu nhiệt
Cách xác định giá trị điện trở qua các vạch màu
-
Cách xác định giá trị của điện trở 4 vạch màu:
– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.
– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3
– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .
– Vòng số 3 là bội số của cơ số 10.
– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).
– Có thể tính vòng số 3 là số con số không “0” thêm vào.
– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.
-
Cách xác định giá trị của điện trở 5 vạch màu:
– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.
– Đối diện vòng cuối là vòng số 1.
– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.
– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).
– Có thể tính vòng số 4 là số con số không “0” thêm vào.
3. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại | Điện trở vạch màu (carbon film) |
| Giá trị điện trở | 5.6KΩ (5,600 ohm) |
| Sai số | ±5% |
| Công suất định mức | 1/4W (0.25 Watt) |
| Số vòng màu | 4 vòng (Xanh lá – Xanh lam – Đỏ – Vàng) |
| Kiểu chân | Chân cắm xuyên lỗ (Through-hole) |
| Nhiệt độ hoạt động | -55°C đến +155°C |
| Vật liệu | Carbon film, lõi gốm, sơn cách điện |
4. Ứng dụng
• Mạch chia điện áp, mạch khuếch đại âm thanh
• Hạn dòng cho tín hiệu hoặc cổng vào vi điều khiển
• Lọc nhiễu trong mạch tín hiệu, mạch nguồn nhỏ
• Ứng dụng trong các thiết bị dân dụng, điện tử học đường
• Dùng trong DIY điện tử, robot, mạch thử nghiệm
Xem thêm loại giá trị điện trở khác
