Điện trở vạch 2W 110K 5% 5 vạch màu

Điện trở vạch 2W 110KΩ 5% 5 vạch màu

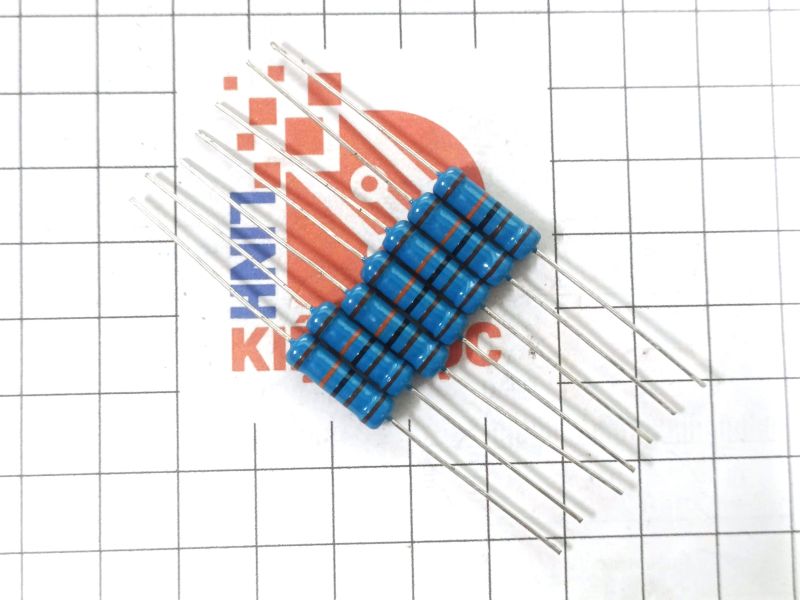

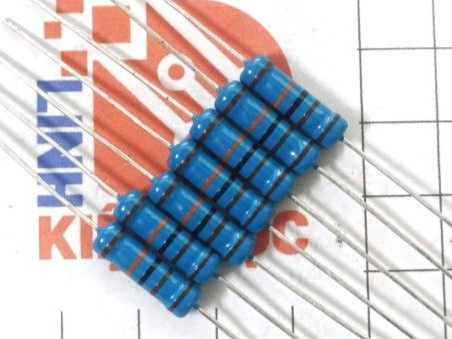

Điện trở vạch 2W 110KΩ 5% 5 vạch màu là linh kiện điện tử thụ động được sử dụng rộng rãi trong các mạch điện tử dân dụng, công nghiệp, thiết bị viễn thông và các bộ nguồn. Chức năng chính của điện trở là hạn chế dòng điện, phân chia điện áp, bảo vệ linh kiện và thiết lập các thông số hoạt động cho mạch điện.

Với giá trị điện trở 110KΩ (110.000Ω) và công suất định mức 2W, linh kiện này có khả năng hoạt động ổn định trong các mạch yêu cầu chịu công suất cao hơn so với các loại điện trở thông dụng 1/4W hoặc 1/2W. Sai số 5% đáp ứng tốt các ứng dụng điện tử thông thường, đảm bảo độ chính xác và độ tin cậy trong quá trình sử dụng.

Điện trở được chế tạo từ lõi gốm cách điện bên trong, bên ngoài phủ lớp vật liệu điện trở và lớp sơn bảo vệ chịu nhiệt. Các vạch màu được in trên thân giúp nhận biết nhanh giá trị điện trở và sai số mà không cần sử dụng thiết bị đo.

Đặc điểm nổi bật:

• Giá trị điện trở: 110KΩ.
• Công suất định mức: 2W.
• Sai số: ±5%.
• Thiết kế dạng cắm xuyên lỗ (Through Hole).
• Khả năng chịu nhiệt và chịu tải tốt.
• Độ ổn định cao, tuổi thọ sử dụng lâu dài.
• Dễ dàng lắp đặt, thay thế và bảo trì.

Cấu tạo

Điện trở vạch 2W 110KΩ 5% 5 vạch màu được cấu tạo từ các thành phần chính sau:

• Lõi gốm sứ cách điện chịu nhiệt cao.
• Lớp vật liệu điện trở phủ quanh lõi gốm, thường là màng carbon hoặc màng oxit kim loại.
• Hai đầu dây dẫn bằng kim loại giúp kết nối với mạch điện.
• Lớp sơn phủ bảo vệ bên ngoài chống ẩm, chống oxy hóa và tăng độ bền cơ học.
• Hệ thống 5 vạch màu dùng để nhận biết giá trị điện trở và dung sai.

Cách xác định giá trị điện trở qua các vạch màu

• Cách xác định giá trị của điện trở 4 vạch màu:

– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng  chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.

– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3

– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .

– Vòng số 3 là bội số của cơ số 10.

– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).

– Có thể tính vòng số 3 là số con số không “0” thêm vào.

– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.

• Cách xác định giá trị của điện trở 5 vạch màu:

– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.

– Đối diện vòng cuối là vòng số 1.

– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.

– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).

– Có thể tính vòng số 4 là số con số không “0” thêm vào.

Thông số kỹ thuật

• Giá trị điện trở: 110KΩ (110.000Ω).
• Công suất định mức: 2W.
• Sai số: ±5%.
• Số vòng màu: 5 vạch.
• Loại lắp đặt: Cắm xuyên lỗ (Through Hole).
• Nhiệt độ làm việc: -55°C đến +155°C (tùy nhà sản xuất).
• Điện áp làm việc tối đa: Khoảng 350V – 500V (tùy nhà sản xuất).
• Hệ số nhiệt: Khoảng ±100 ~ ±350 ppm/°C (tùy công nghệ chế tạo).
• Vật liệu điện trở: Màng carbon hoặc màng oxit kim loại.
• Chất liệu vỏ: Sơn epoxy chịu nhiệt.
• Tiêu chuẩn môi trường: RoHS (tùy nhà sản xuất).

Ứng dụng:

• Mạch nguồn điện tử.
• Mạch khuếch đại tín hiệu.
• Mạch điều khiển công nghiệp.
• Mạch bảo vệ và hạn dòng.
• Thiết bị điện tử dân dụng.
• Thiết bị đo lường và tự động hóa.

Điện trở vạch 2W 110KΩ 5% 5 vạch màu là lựa chọn phù hợp cho nhiều ứng dụng điện tử nhờ khả năng hoạt động ổn định, độ bền cao và chi phí hợp lý, góp phần nâng cao độ tin cậy và hiệu quả của hệ thống điện tử.
