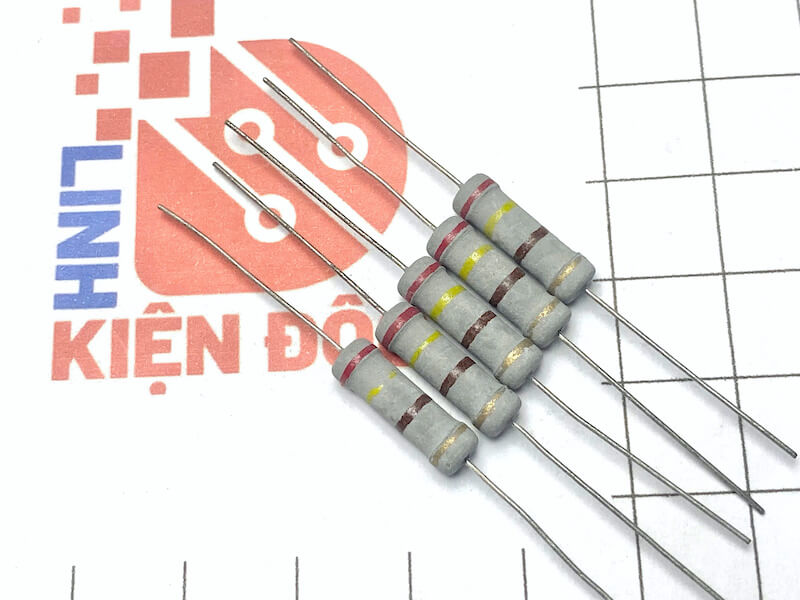

Điện trở vạch 2W 240R 5% 4 vòng màu

1. Giới thiệu

Điện trở vạch 2W 240Ω là điện trở cố định với công suất chịu tải 2 Watt, trở kháng 240 ohm và sai số ±5%, phù hợp với các mạch yêu cầu giới hạn dòng, chia áp hoặc điều chỉnh tín hiệu. Sản phẩm sử dụng mã màu 4 vòng giúp dễ dàng phân biệt bằng mắt thường và tương thích với nhiều loại bảng mạch.

2. Đặc điểm nổi bật

• Công suất chịu tải 2W, lý tưởng cho các mạch công suất trung bình
• Trở kháng 240Ω với sai số ±5% đảm bảo độ chính xác tương đối cao
• Mã màu 4 vòng: Đỏ – Vàng – Nâu – Vàng
• Vật liệu lõi gốm chịu nhiệt tốt, bọc sơn cách điện chống cháy
• Dạng chân xuyên lỗ (through-hole), dễ hàn, lắp ráp nhanh
• Khả năng hoạt động ổn định trong điều kiện môi trường khắc nghiệt

Cách xác định giá trị điện trở qua các vạch màu

• Cách xác định giá trị của điện trở 4 vạch màu:

– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng  chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.

– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3

– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .

– Vòng số 3 là bội số của cơ số 10.

– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).

– Có thể tính vòng số 3 là số con số không “0” thêm vào.

– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.

• Cách xác định giá trị của điện trở 5 vạch màu:

– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.

– Đối diện vòng cuối là vòng số 1.

– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.

– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).

– Có thể tính vòng số 4 là số con số không “0” thêm vào.

3. Thông số kỹ thuật

4. Ứng dụng

• Dùng giới hạn dòng điện trong mạch nguồn, LED
• Phân áp tín hiệu trong mạch điện tử và điều khiển
• Làm điện trở tải trong các mạch kiểm tra thiết bị
• Sử dụng trong mạch lọc, mạch khuếch đại, mạch hồi tiếp
• Ứng dụng rộng rãi trong thiết bị dân dụng, công nghiệp, DIY điện tử
