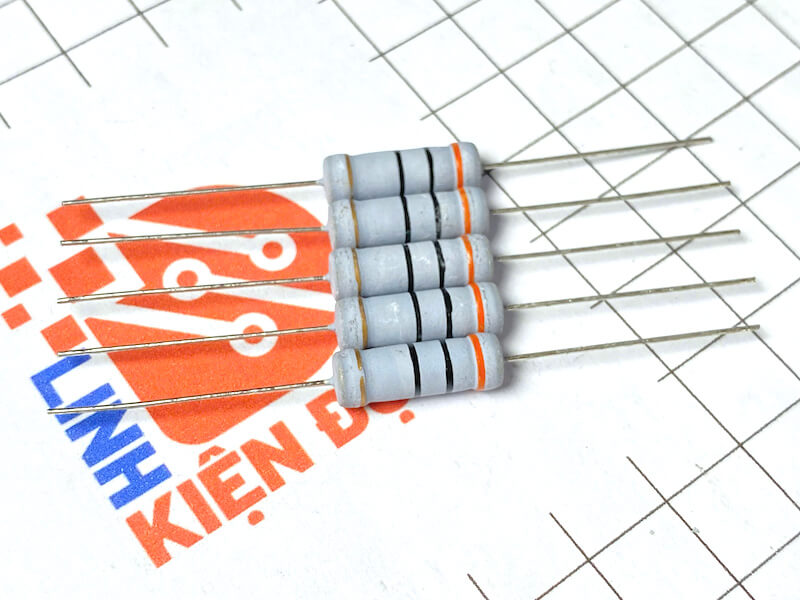

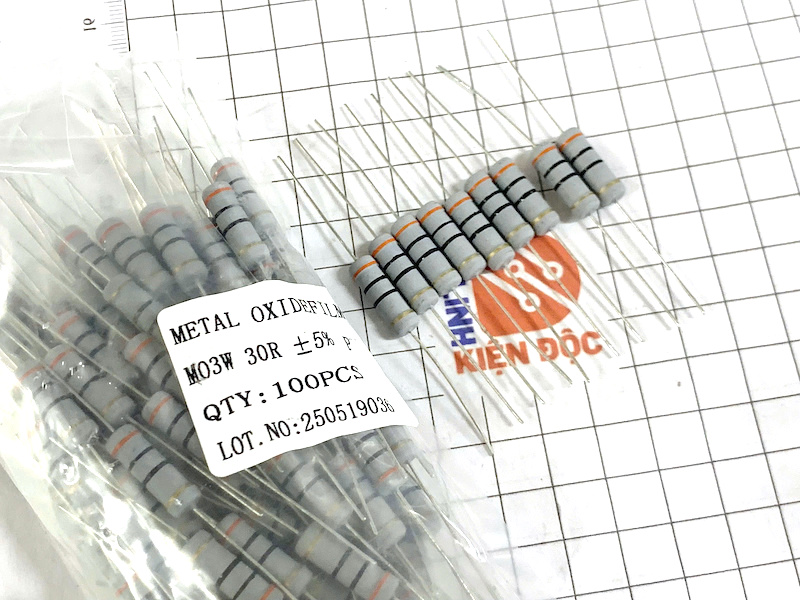

Điện trở vạch 3W 30R 5% 4 vòng màu

Giới thiệu chung:

Điện trở vạch 3W 30R 5% là linh kiện điện tử chuyên dùng để hạn dòng, khởi động mềm hoặc bảo vệ mạch trong các thiết bị điện tử và công nghiệp. Với giá trị điện trở 30R và công suất 3W, sản phẩm phù hợp cho các mạch cần dòng lớn nhưng vẫn kiểm soát tốt mức nhiệt khi hoạt động lâu dài.

Điện trở được mã hóa bằng 4 vòng màu, giúp việc nhận diện và thay thế trở nên đơn giản và nhanh chóng.

Cách xác định giá trị điện trở qua các vạch màu

• Cách xác định giá trị của điện trở 4 vạch màu:

– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng  chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.

– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3

– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .

– Vòng số 3 là bội số của cơ số 10.

– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).

– Có thể tính vòng số 3 là số con số không “0” thêm vào.

– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.

• Cách xác định giá trị của điện trở 5 vạch màu:

– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.

– Đối diện vòng cuối là vòng số 1.

– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.

– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).

– Có thể tính vòng số 4 là số con số không “0” thêm vào.

Đặc điểm

• • Dạng điện trở than hoặc dây quấn, bọc sơn chịu nhiệt.

  • Công suất định mức 3W, phù hợp với các ứng dụng yêu cầu công suất trung bình.

  • Sai số 5% giúp đảm bảo độ chính xác tương đối trong mạch điện.

  • Màu sơn cách điện bền, chống ẩm, chịu nhiệt cao…

Thông số kỹ thuật

• Giá trị điện trở: 30Ω (Ohm)

• Công suất: 3W

• Sai số: ±5%

• Số vòng màu: 4 vòng

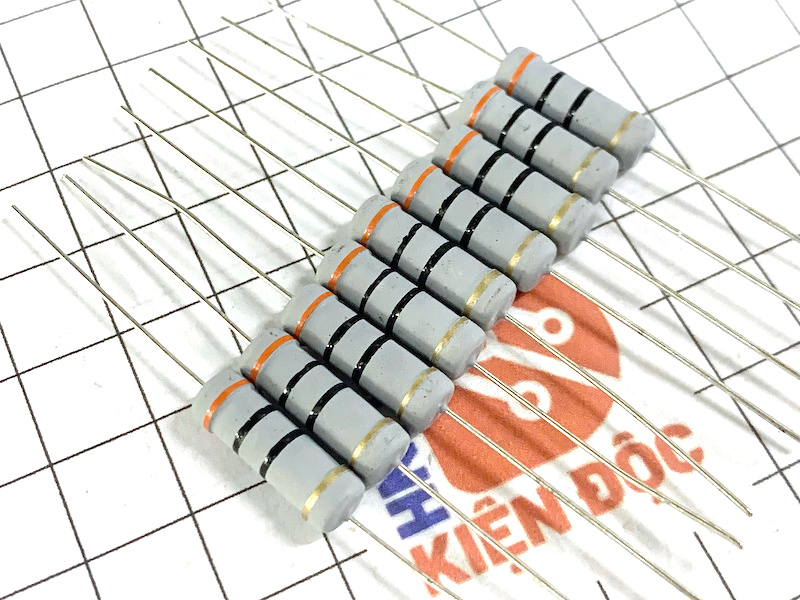

• Mã màu: Nâu – Đen – Đen – Vàng – (vòng sai số: Vàng → thường là Nhôm hoặc Vàng Kim cho 5%)
  → Tuy nhiên với 4 vòng, màu chính xác sẽ là: Cam – Đen – Đen – Vàng hoặc Cam – Đen – Đen – Vàng Kim, trong đó:

  • Cam (3)

  • Đen (0)

  • Đen (×1)

  • Vàng (sai số ±5%)

• Loại: Điện trở vạch cắm xuyên lỗ (Through-hole)

• Nhiệt độ hoạt động: -55°C ~ +155°C

Ứng dụng:

• Dùng trong mạch nguồn, mạch sạc, thiết bị điện tử dân dụng.

• Mạch điều khiển công nghiệp, mạch ổn áp, giảm dòng, chia áp.

• Các thiết bị điện cần giới hạn dòng hoặc phân áp cho mạch logic.
