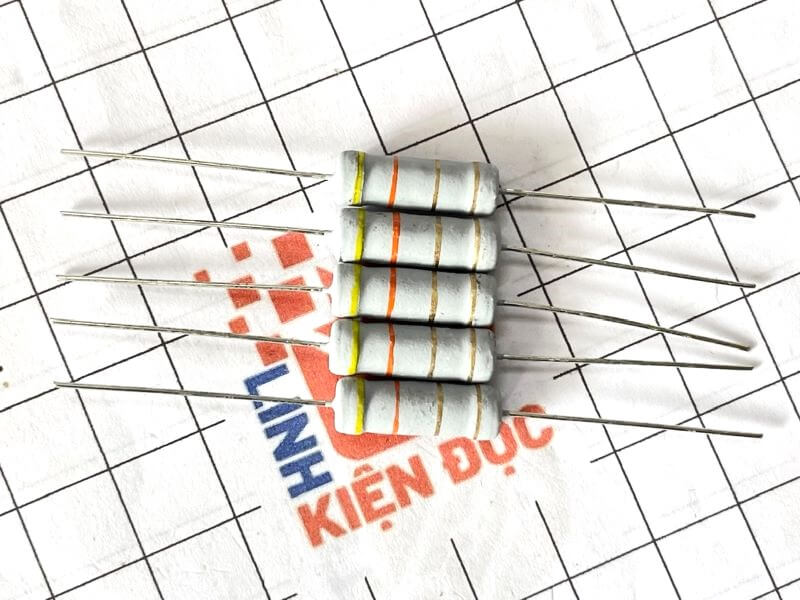

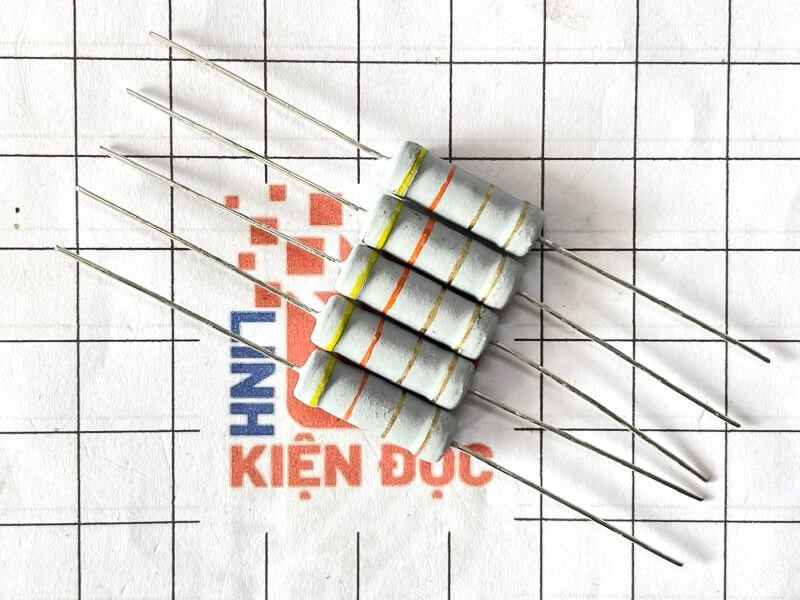

Điện trở vạch 3W 4.3R 5% 4 vòng màu

Giới thiệu chung:

Điện trở vạch 3W 4.3Ω 5% là điện trở công suất nhỏ dạng vạch màu, chuyên dùng để hạn dòng, chia áp hoặc bảo vệ mạch điện trong các thiết bị điện tử. Với công suất chịu tải 3W và giá trị điện trở thấp 4.3Ω, loại này thường dùng cho các mạch điện công suất vừa, mạch nguồn, mạch đèn LED hoặc khởi động mô-tơ nhỏ.

Điện trở được mã hóa giá trị bằng 4 vòng màu, dễ nhận biết khi kiểm tra, thay thế linh kiện.

Cách xác định giá trị điện trở qua các vạch màu

• Cách xác định giá trị của điện trở 4 vạch màu:

– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng  chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.

– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3

– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .

– Vòng số 3 là bội số của cơ số 10.

– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).

– Có thể tính vòng số 3 là số con số không “0” thêm vào.

– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.

• Cách xác định giá trị của điện trở 5 vạch màu:

– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.

– Đối diện vòng cuối là vòng số 1.

– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.

– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).

– Có thể tính vòng số 4 là số con số không “0” thêm vào.

Đặc điểm nổi bật:

– Công suất chịu tải 3W, phù hợp với mạch công suất vừa
– Điện trở giá trị thấp 4.3Ω, sử dụng cho mạch hạn dòng, giảm dòng khởi động
– Mã màu 4 vòng: Vàng – Cam – Vàng – Vàng (hoặc Bạc cho sai số 5%)
– Vỏ gốm bọc sơn chịu nhiệt, chống ẩm và bền bỉ
– Dễ lắp đặt trong mạch điện dân dụng và công nghiệp

Thông số kỹ thuật:

– Loại: Điện trở vạch (carbon film hoặc metal oxide)
– Công suất: 3W
– Giá trị: 4.3Ω
– Sai số: ±5%
– Mã màu: Vàng – Cam – Vàng – Vàng (hoặc Vàng/Bạc ở vòng cuối)
– Nhiệt độ hoạt động: -55°C đến +155°C
– Điện áp chịu đựng: khoảng 200V (giá trị điện áp giới hạn với điện trở thấp)

Ứng dụng:

– Hạn dòng trong mạch nguồn, mạch đèn LED
– Dùng trong các mạch khởi động mềm, mạch lọc điện áp thấp
– Ứng dụng trong các thiết bị điện dân dụng và công nghiệp
– Thay thế linh kiện điện trở công suất thấp trong mạch sửa chữa
