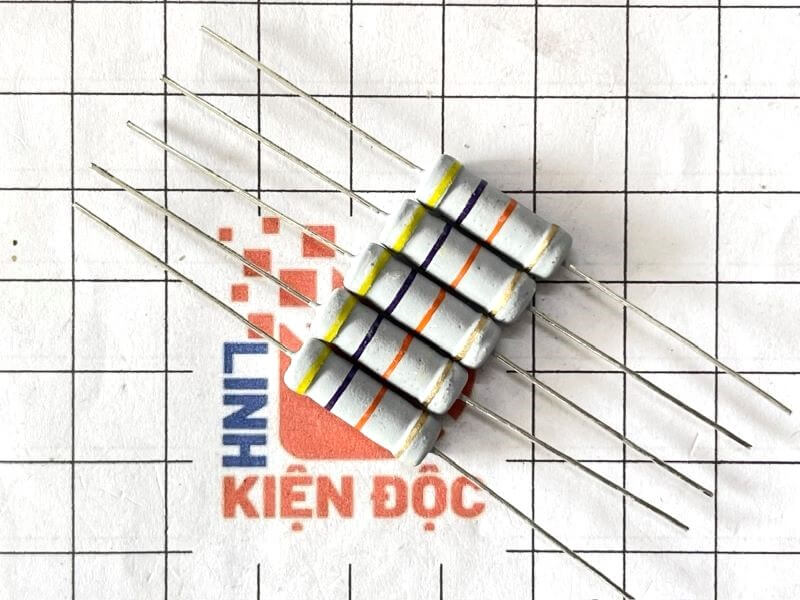

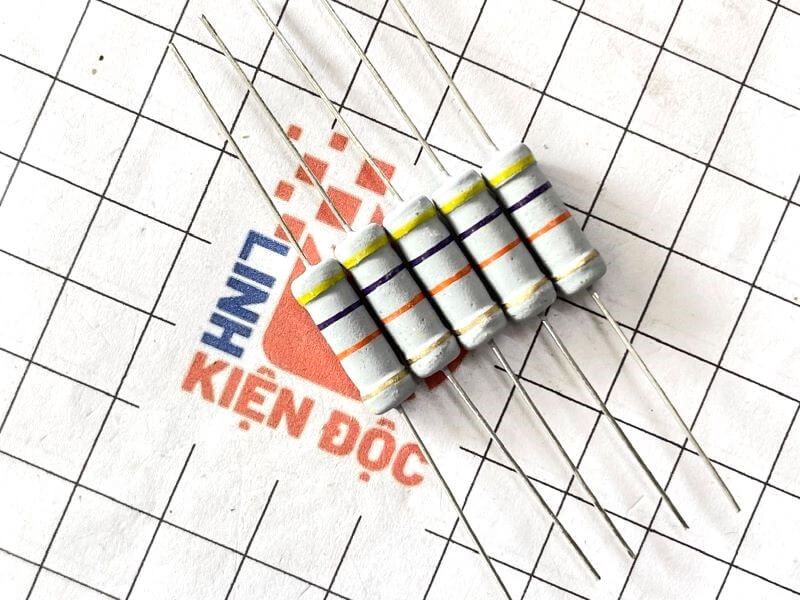

Điện trở vạch 3W 47K 5% 4 vòng màu

Điện trở vạch 3W 47K ±5% 4 vòng màu

Đặc điểm nổi bật

– Công suất chịu tải 3W, phù hợp với mạch công suất nhỏ đến trung bình
– Giá trị điện trở 47KΩ, sai số ±5%
– Mã màu 4 vòng: Vàng – Tím – Cam – Vàng
– Vỏ ngoài phủ sơn chịu nhiệt, chống ẩm, cách điện tốt
– Dễ lắp đặt và tương thích với nhiều loại mạch

Thông số kỹ thuật

– Loại: Điện trở vạch (Carbon film hoặc Metal oxide)
– Công suất: 3W
– Giá trị điện trở: 47KΩ
– Sai số: ±5%
– Mã màu: Vàng – Tím – Cam – Vàng
– Nhiệt độ hoạt động: -55°C đến +155°C
– Điện áp làm việc tối đa: ~250V

Ứng dụng

– Hạn dòng trong mạch nguồn, mạch LED
– Mạch phân áp, mạch lọc tín hiệu
– Thiết bị điện tử dân dụng, mạch công nghiệp
– Thay thế điện trở công suất trong sửa chữa và chế tạo mạch

Cách xác định giá trị điện trở qua các vạch màu

• Cách xác định giá trị của điện trở 4 vạch màu:

– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng  chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.

– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3

– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .

– Vòng số 3 là bội số của cơ số 10.

– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).

– Có thể tính vòng số 3 là số con số không “0” thêm vào.

– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.

• Cách xác định giá trị của điện trở 5 vạch màu:

– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.

– Đối diện vòng cuối là vòng số 1.

– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.

– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).

– Có thể tính vòng số 4 là số con số không “0” thêm vào.
