Điện trở vạch 3W 9.1M 5% 4 vòng màu

Giới thiệu chung

Điện trở vạch 3W 9.1M 5% 4 vòng màu là linh kiện điện tử thụ động được sử dụng để hạn dòng, chia điện áp và ổn định hoạt động của mạch điện. Với giá trị điện trở lớn 9.1MΩ, linh kiện thường được ứng dụng trong các mạch tín hiệu, mạch cao áp, mạch điều khiển và các thiết bị điện tử công nghiệp. Điện trở công suất 3W có khả năng chịu tải và tản nhiệt tốt hơn các loại điện trở công suất nhỏ, giúp mạch hoạt động ổn định và bền bỉ trong thời gian dài.

Đặc điểm

• Giá trị điện trở 9.1MΩ tương đương 9.100.000 Ohm.
• Sai số ±5% phù hợp với nhiều ứng dụng điện tử thông dụng.
• Công suất 3W cho khả năng chịu nhiệt và chịu tải cao.
• Thiết kế chân cắm xuyên lỗ dễ dàng lắp đặt và thay thế.
• Hoạt động ổn định trong nhiều môi trường làm việc khác nhau.
• Độ bền cơ học và độ ổn định điện tốt.
• Dễ nhận biết thông qua hệ thống vòng màu trên thân điện trở.

Cấu tạo

Điện trở vạch 3W 9.1M được cấu tạo từ lõi điện trở làm bằng vật liệu than hoặc metal film nhằm tạo ra giá trị điện trở ổn định. Bên ngoài là lớp sơn cách điện giúp bảo vệ linh kiện khỏi độ ẩm và tác động môi trường.

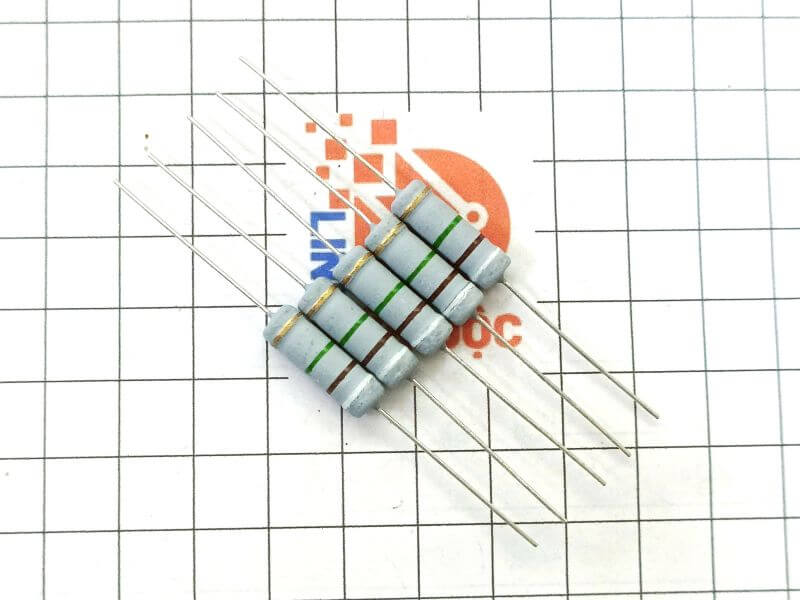

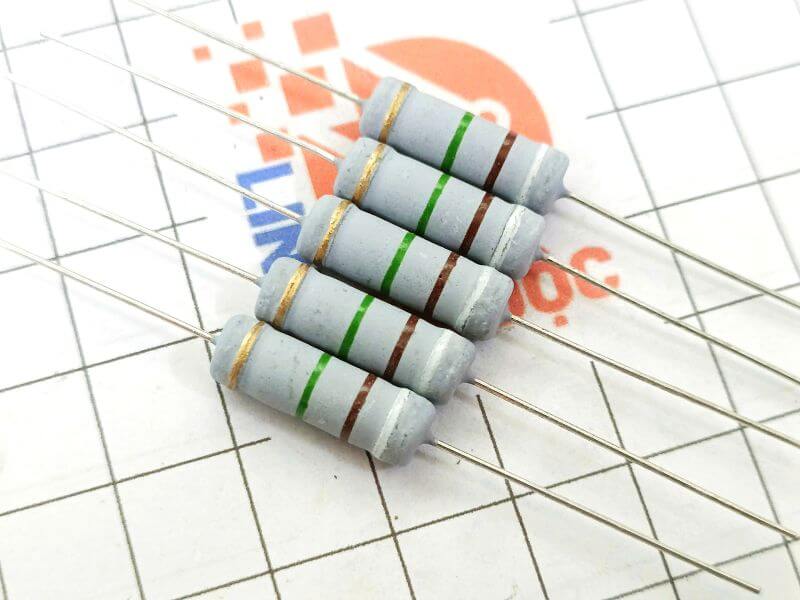

Hai đầu điện trở là chân kim loại dùng để kết nối với mạch điện. Trên thân điện trở có 4 vòng màu dùng để xác định giá trị điện trở và sai số.

Mã màu của điện trở gồm:

• Trắng
• Nâu
• Xanh lá
• Nhũ vàng

Cách xác định giá trị điện trở qua các vạch màu

• Cách xác định giá trị của điện trở 4 vạch màu:

– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng  chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.

– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3

– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .

– Vòng số 3 là bội số của cơ số 10.

– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).

– Có thể tính vòng số 3 là số con số không “0” thêm vào.

– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.

• Cách xác định giá trị của điện trở 5 vạch màu:

– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.

– Đối diện vòng cuối là vòng số 1.

– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.

– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).

– Có thể tính vòng số 4 là số con số không “0” thêm vào.

Thông số kỹ thuật

• Loại linh kiện: Điện trở công suất
• Giá trị điện trở: 9.1MΩ
• Sai số: ±5%
• Công suất: 3W
• Số vòng màu: 4 vòng
• Kiểu chân: Cắm xuyên lỗ
• Chất liệu: Than hoặc metal film
• Ứng dụng: Mạch nguồn, mạch điều khiển, thiết bị điện tử công nghiệp

Ứng dụng

Điện trở 3W 9.1MΩ được sử dụng trong nhiều thiết bị và mạch điện tử như:

• Mạch chia điện áp
• Mạch tín hiệu điện tử
• Mạch cao áp
• Mạch nguồn
• Thiết bị điện tử công nghiệp
• TV, màn hình và các thiết bị điện tử dân dụng

Kết luận

Điện trở vạch 3W 9.1M 5% 4 vòng màu là linh kiện điện tử có độ ổn định cao và khả năng chịu công suất tốt. Với giá trị điện trở lớn 9.1MΩ cùng sai số ±5%, sản phẩm phù hợp cho nhiều ứng dụng điện tử và công nghiệp khác nhau. Đây là linh kiện phổ biến, dễ sử dụng và có độ bền cao trong quá trình hoạt động.
