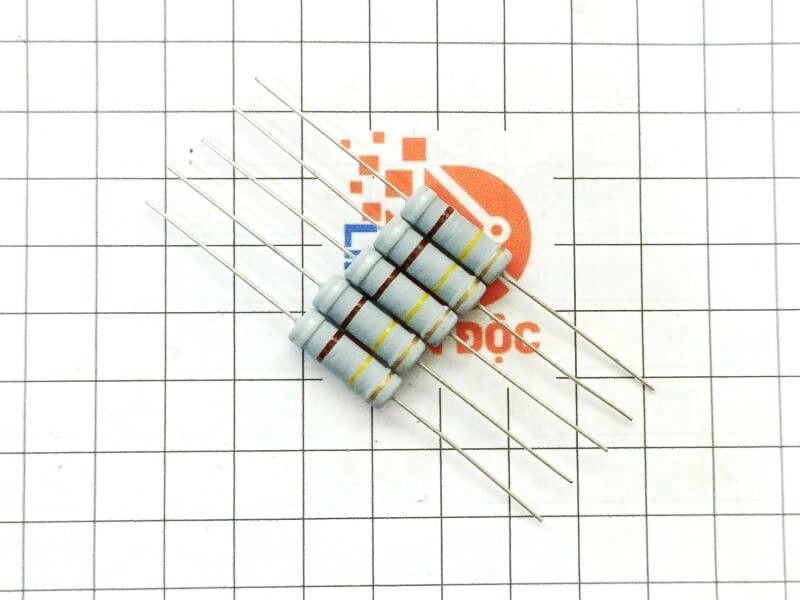

Điện trở vạch 3W 910K 5% 4 vòng màu

Giới thiệu chung

Điện trở vạch 3W 910K 5% 4 vòng màu là linh kiện điện tử thụ động được sử dụng phổ biến trong các mạch điện tử nhằm hạn dòng, chia điện áp và bảo vệ linh kiện trong mạch. Với công suất 3W, điện trở có khả năng chịu tải và tản nhiệt tốt hơn các loại điện trở công suất nhỏ thông thường. Điện trở 910KΩ thường được ứng dụng trong mạch nguồn, mạch điều khiển, thiết bị điện tử công nghiệp, TV, màn hình LCD và nhiều thiết bị điện tử khác.

Đặc điểm

• Giá trị điện trở 910KΩ tương đương 910.000 Ohm.
• Sai số ±5% phù hợp với nhiều ứng dụng điện tử phổ thông.
• Công suất 3W giúp hoạt động ổn định và chịu nhiệt tốt.
• Thiết kế dạng chân cắm xuyên lỗ dễ hàn và thay thế.
• Độ bền cao và khả năng hoạt động ổn định trong thời gian dài.
• Kích thước lớn giúp tản nhiệt hiệu quả hơn.
• Dễ nhận biết giá trị điện trở qua hệ thống vòng màu.

Cấu tạo

Điện trở vạch 3W 910K được cấu tạo từ lõi điện trở bằng vật liệu than hoặc metal film nhằm tạo ra giá trị điện trở ổn định. Bên ngoài được phủ lớp sơn cách điện giúp bảo vệ linh kiện khỏi độ ẩm và tác động môi trường.

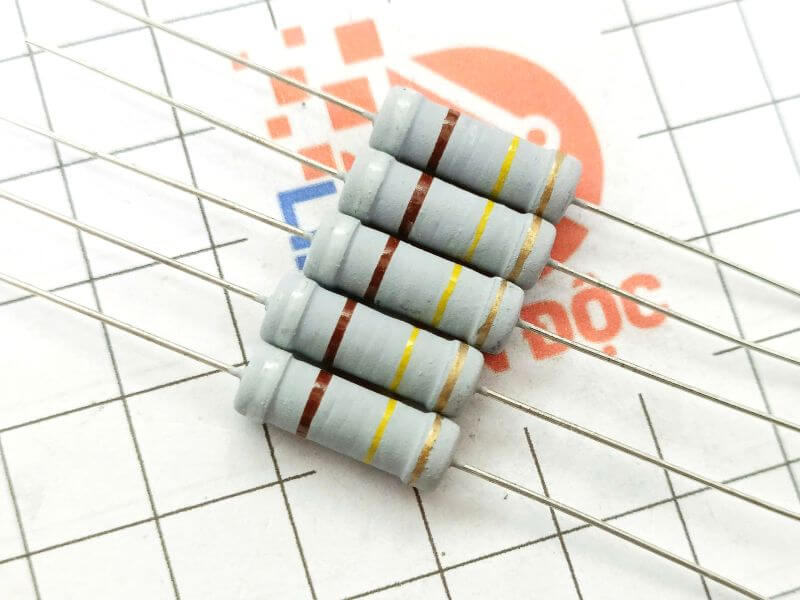

Hai đầu điện trở là chân kim loại dùng để kết nối với mạch điện. Trên thân điện trở có 4 vòng màu để xác định giá trị điện trở và sai số.

Mã màu của điện trở gồm:

• Trắng
• Nâu
• Vàng
• Nhũ vàng

Cách xác định giá trị điện trở qua các vạch màu

• Cách xác định giá trị của điện trở 4 vạch màu:

– Vòng số 4 là vòng ở cuối luôn luôn có mầu nhũ vàng hay nhũ bạc, đây là vòng  chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.

– Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3

– Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị .

– Vòng số 3 là bội số của cơ số 10.

– Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3).

– Có thể tính vòng số 3 là số con số không “0” thêm vào.

– Mầu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.

• Cách xác định giá trị của điện trở 5 vạch màu:

– Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng mầu thì mầu sai số có nhiều mầu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.

– Đối diện vòng cuối là vòng số 1.

– Tương tự cách đọc trị số của trở 4 vòng mầu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.

– Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4).

– Có thể tính vòng số 4 là số con số không “0” thêm vào.

Thông số kỹ thuật

• Loại linh kiện: Điện trở công suất
• Giá trị điện trở: 910KΩ
• Sai số: ±5%
• Công suất: 3W
• Số vòng màu: 4 vòng
• Kiểu chân: Cắm xuyên lỗ
• Chất liệu: Than hoặc metal film
• Ứng dụng: Mạch nguồn, mạch điều khiển, thiết bị điện tử

Ứng dụng

Điện trở 3W 910KΩ được sử dụng trong nhiều thiết bị và mạch điện tử như:

• Hạn dòng điện trong mạch
• Chia điện áp
• Mạch nguồn công suất
• Mạch điều khiển điện tử
• TV, màn hình LCD, ampli
• Thiết bị điện tử công nghiệp

Kết luận

Điện trở vạch 3W 910K 5% 4 vòng màu là linh kiện điện tử có khả năng chịu công suất cao và hoạt động ổn định. Với giá trị điện trở 910KΩ cùng sai số ±5%, sản phẩm đáp ứng tốt nhu cầu sử dụng trong nhiều loại mạch điện tử và thiết bị công nghiệp khác nhau. Đây là linh kiện phổ biến, bền bỉ và dễ sử dụng trong quá trình sửa chữa cũng như thiết kế mạch điện.
