Diode 1SS272 kí hiệu A1 kiểu chân SOT143

1SS272 là diode chuyển mạch tốc độ cao (High-Speed Switching Diode), được thiết kế để sử dụng trong các mạch điện tử yêu cầu tốc độ đóng cắt nhanh, điện dung thấp và khả năng xử lý tín hiệu ổn định.

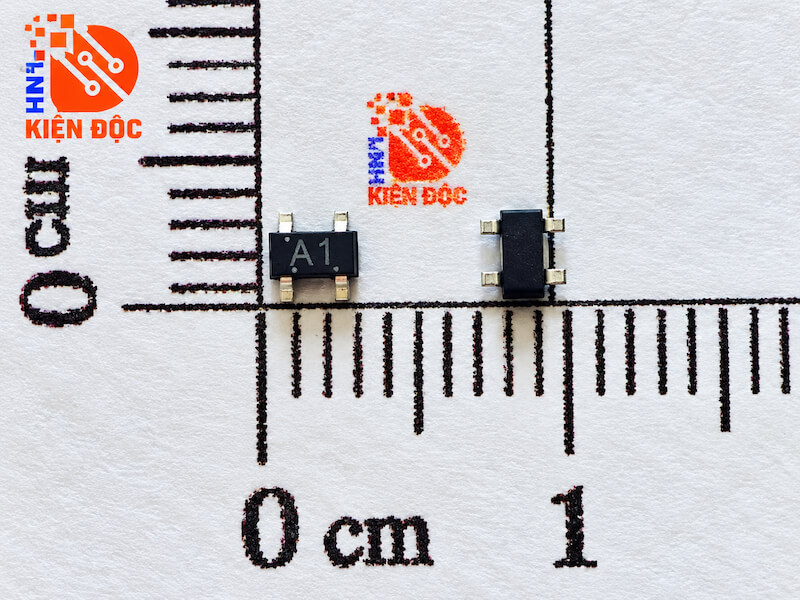

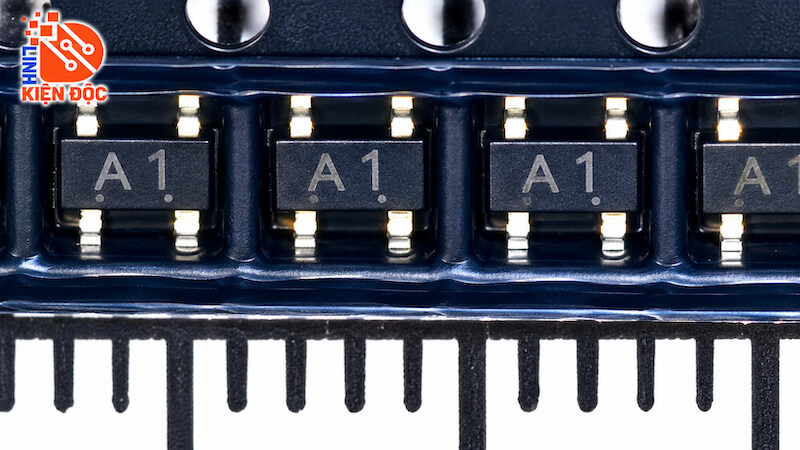

Linh kiện có ký hiệu nhận dạng A1, sử dụng kiểu đóng gói SOT-143 với 4 chân kết nối. Bên trong tích hợp hai diode độc lập, giúp tiết kiệm diện tích bo mạch và thuận tiện cho việc thiết kế các mạch điện tử nhỏ gọn.

Diode 1SS272 có điện áp ngược tối đa 80V, dòng điện thuận trung bình 100mA cho mỗi diode và thời gian phục hồi ngược điển hình chỉ 1.6ns.

Với đặc tính chuyển mạch nhanh, điện dung tiếp giáp thấp và kích thước nhỏ gọn, 1SS272 thường được sử dụng trong các mạch xử lý tín hiệu, mạch chuyển mạch tốc độ cao, thiết bị điện tử dân dụng và hệ thống điều khiển công nghiệp.

2. Đặc điểm và cấu tạo của Diode 1SS272

Đặc điểm nổi bật

• Là diode chuyển mạch tốc độ cao sử dụng vật liệu bán dẫn silicon.

• Tích hợp hai diode độc lập trong cùng một vỏ linh kiện.

• Điện áp ngược tối đa 80V.

• Điện áp ngược đỉnh tối đa 85V.

• Dòng điện thuận trung bình 100mA cho mỗi diode.

• Dòng điện thuận đỉnh tối đa 300mA cho mỗi diode.

• Thời gian phục hồi ngược điển hình 1.6ns.

• Điện dung tiếp giáp điển hình 0.9pF.

• Điện áp thuận thấp, giúp hạn chế tổn hao trong quá trình dẫn điện.

• Dòng điện rò ngược nhỏ.

• Kiểu đóng gói SOT-143 nhỏ gọn, tiết kiệm diện tích PCB.

• Sử dụng công nghệ dán bề mặt SMD, phù hợp với quá trình lắp ráp tự động.

Cấu tạo

Diode 1SS272 được chế tạo từ vật liệu bán dẫn silicon theo công nghệ epitaxial planar, tích hợp hai tiếp giáp P-N độc lập.

Mỗi diode gồm hai cực chính:

• Anode (A): Cực dương của diode.

• Cathode (K): Cực âm của diode.

Linh kiện có 4 chân kết nối:

Hai diode hoạt động độc lập, không có kết nối điện chung bên trong.

Nguyên lý hoạt động

Diode 1SS272 hoạt động dựa trên đặc tính dẫn điện một chiều của tiếp giáp bán dẫn P-N.

• Khi phân cực thuận, diode cho phép dòng điện đi từ Anode sang Cathode.

• Khi phân cực ngược, diode ngăn dòng điện chạy qua, ngoại trừ một dòng rò rất nhỏ.

• Khi chuyển từ trạng thái dẫn sang trạng thái khóa, diode có thời gian phục hồi ngược rất ngắn.

• Hai diode bên trong có thể xử lý hai đường tín hiệu riêng biệt.

Nhờ thời gian phục hồi ngược nhanh, 1SS272 phù hợp với các ứng dụng chuyển mạch tín hiệu có tần số cao.

3. Thông số kỹ thuật của Diode 1SS272

4. Kích thước Diode 1SS272 SOT-143

5. Ứng dụng của Diode 1SS272

Mạch chuyển mạch tốc độ cao: Được sử dụng trong các mạch điện tử yêu cầu tốc độ đóng cắt nhanh, giúp giảm thời gian chuyển đổi giữa trạng thái dẫn và trạng thái khóa.

Mạch xử lý tín hiệu: Phù hợp với các hệ thống xử lý tín hiệu điện tử, mạch logic và các tầng điều khiển tín hiệu công suất thấp.

Mạch định dạng xung: Có thể sử dụng trong các mạch tạo dạng xung, giới hạn biên độ và điều chỉnh tín hiệu điện áp.

Mạch điều khiển điện tử: Hỗ trợ điều khiển đường truyền tín hiệu trong các bo mạch điện tử và hệ thống tự động hóa.

Mạch tách tín hiệu: Hai diode độc lập cho phép xử lý hai đường tín hiệu riêng biệt trong cùng một linh kiện.

Mạch bảo vệ tín hiệu: Có thể sử dụng trong các mạch giới hạn điện áp và bảo vệ đầu vào khi kết hợp với các linh kiện hạn dòng phù hợp.

Thiết bị điện tử dân dụng: Được sử dụng trong các bo mạch điều khiển, thiết bị truyền thông và những hệ thống điện tử có yêu cầu chuyển mạch nhanh.

Thiết bị đo lường điện tử: Phù hợp với các mạch xử lý xung, mạch đo tín hiệu và hệ thống thu thập dữ liệu.

Mạch điện tử công nghiệp: Có thể tích hợp trong các bo mạch điều khiển, thiết bị tự động hóa và hệ thống xử lý tín hiệu tốc độ cao.

Nhờ điện áp ngược 80V, dòng điện thuận trung bình 100mA, thời gian phục hồi ngược 1.6ns và thiết kế tích hợp hai diode độc lập, Diode 1SS272 ký hiệu A1 SOT-143 là linh kiện phù hợp cho các ứng dụng chuyển mạch nhanh, xử lý tín hiệu và điều khiển điện tử.
