Diode BAS21LT1G ký hiệu JS kiểu chân SOT-23

1. Giới thiệu chung về Diode BAS21LT1G

BAS21LT1G là diode chuyển mạch điện áp cao (High Voltage Switching Diode) dạng SMD, được thiết kế cho các mạch điện tử cần khả năng đóng cắt tín hiệu nhanh kết hợp với khả năng chịu điện áp ngược cao.

Linh kiện có điện áp ngược lên tới 250V, dòng thuận trung bình 200mA và thời gian phục hồi ngược tối đa khoảng 50ns. BAS21LT1G sử dụng kiểu vỏ SOT-23 3 chân nhỏ gọn, rất phù hợp với các bo mạch điện tử hiện đại có mật độ linh kiện cao.

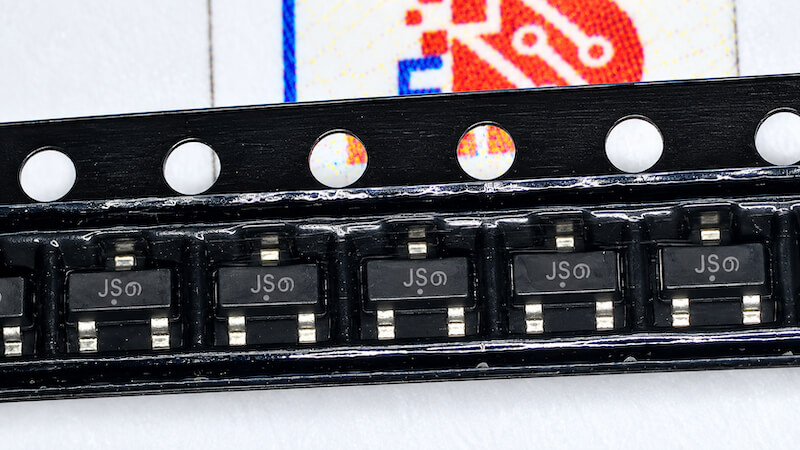

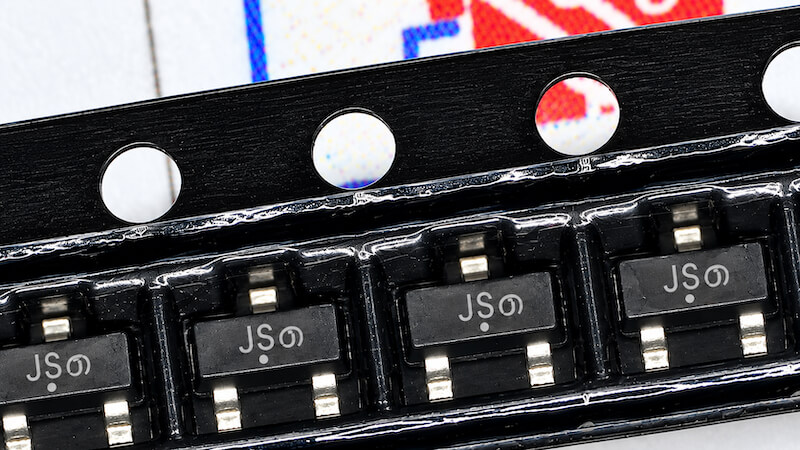

Trên thân linh kiện có thể nhận biết bằng ký hiệu JS, hỗ trợ quá trình kiểm tra, sửa chữa và xác định linh kiện trên bo mạch.

Nhờ khả năng chịu điện áp cao, tốc độ chuyển mạch nhanh và kích thước nhỏ, BAS21LT1G thường được sử dụng trong mạch xử lý tín hiệu, mạch điều khiển, mạch bảo vệ và các mạch chuyển mạch điện áp cao.

2. Đặc điểm của Diode BAS21LT1G

BAS21LT1G có những đặc điểm nổi bật như:

• Diode chuyển mạch tốc độ cao.
• Điện áp ngược tối đa lên tới 250V.
• Dòng thuận trung bình tối đa 200mA.
• Điện áp thuận tối đa khoảng 1.25V tại IF = 200mA.
• Thời gian phục hồi ngược tối đa khoảng 50ns.
• Điện dung diode thấp, tối đa khoảng 5pF.
• Dòng rò ngược thấp.
• Package SOT-23 nhỏ gọn.
• Dạng SMD phù hợp với công nghệ lắp ráp SMT.
• Có khả năng xử lý tín hiệu nhanh.
• Phù hợp cho các mạch điện áp cao nhưng dòng điện nhỏ.

Khả năng chịu điện áp cao tới 250V là một trong những ưu điểm đáng chú ý của BAS21LT1G so với nhiều diode tín hiệu SMD thông thường.

3. Cấu tạo và nguyên lý hoạt động

BAS21LT1G là diode silicon chuyển mạch, được hình thành từ một tiếp giáp bán dẫn P-N. Linh kiện có hai cực điện chính:

Anode (A – cực dương): cực mà dòng điện quy ước đi vào diode khi được phân cực thuận.

Cathode (K – cực âm): cực mà dòng điện đi ra khi diode hoạt động ở trạng thái dẫn thuận.

Mặc dù package SOT-23 có 3 chân vật lý, BAS21LT1G là diode đơn. Vì vậy, khi lắp đặt hoặc thay thế linh kiện cần kiểm tra đúng sơ đồ chân trong datasheet thay vì suy luận theo hình dạng package.

Khi điện áp thuận được đặt vào Anode và Cathode, diode bắt đầu dẫn điện. Khi điện áp được đặt theo chiều ngược lại, diode chuyển sang trạng thái khóa và hạn chế dòng điện chạy qua.

BAS21LT1G được tối ưu cho khả năng chuyển nhanh giữa hai trạng thái dẫn và khóa. Thời gian phục hồi ngược tối đa khoảng 50ns giúp linh kiện đáp ứng tốt hơn trong các mạch tín hiệu và chuyển mạch nhanh so với diode chỉnh lưu công suất thông thường.

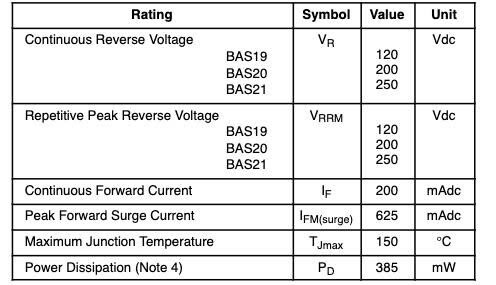

4. Thông số kỹ thuật BAS21LT1G

5. Kích thước Diode BAS21LT1G SOT-23

6. Ứng dụng của Diode BAS21LT1G

BAS21LT1G được sử dụng trong nhiều loại mạch như:

• Mạch chuyển mạch tốc độ cao.
• Mạch chuyển mạch điện áp cao.
• Mạch xử lý tín hiệu.
• Mạch xử lý xung.
• Mạch kẹp điện áp.
• Mạch giới hạn tín hiệu.
• Mạch bảo vệ đầu vào.
• Mạch chống dòng điện ngược.
• Mạch điều khiển transistor.
• Mạch điều khiển MOSFET.
• Mạch nguồn xung tại các vị trí tín hiệu phù hợp.
• Mạch driver và điều khiển.
• Thiết bị đo lường điện tử.
• Bo mạch điều khiển công nghiệp.
• Thiết bị điện tử dân dụng.
• Các mạch cần diode nhỏ gọn có khả năng chịu điện áp cao.
