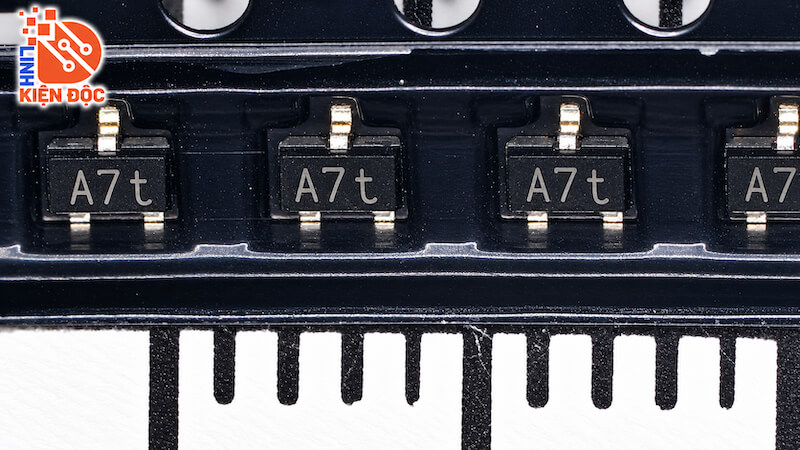

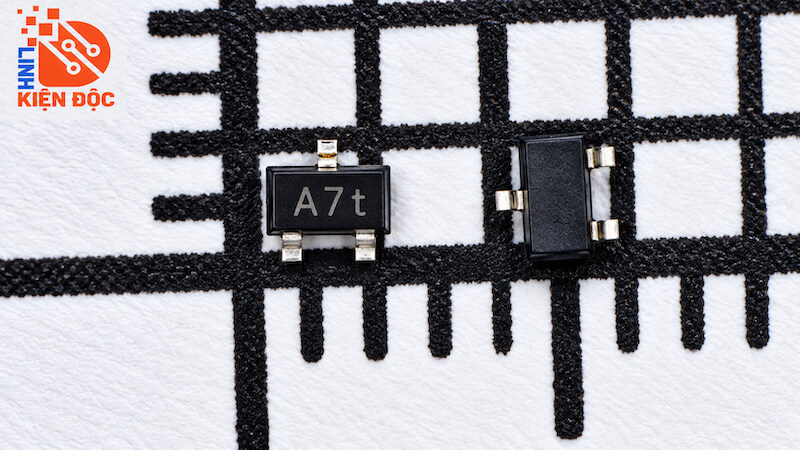

Diode BAV99W kí hiệu A7t kiểu chân SOT323

Diode BAV99W là diode chuyển mạch tín hiệu tốc độ cao, được sử dụng phổ biến trong các mạch điện tử, mạch xử lý tín hiệu và hệ thống điều khiển. Linh kiện có ký hiệu trên thân là A7t, sử dụng kiểu chân SOT-323 nhỏ gọn, phù hợp với công nghệ lắp ráp bề mặt SMD.

BAV99W tích hợp hai diode silicon mắc nối tiếp trong cùng một vỏ linh kiện, có khả năng chuyển mạch nhanh, dòng rò thấp và điện áp ngược chịu đựng cao. Nhờ kích thước nhỏ và hiệu suất hoạt động ổn định, diode được ứng dụng rộng rãi trong các thiết bị điện tử dân dụng, bo mạch điều khiển công nghiệp và hệ thống xử lý tín hiệu.

1. Đặc điểm của Diode BAV99W

• Là diode chuyển mạch tín hiệu tốc độ cao.

• Ký hiệu nhận dạng trên thân linh kiện: A7t.

• Sử dụng kiểu chân SOT-323 với 3 chân kết nối.

• Tích hợp hai diode silicon mắc nối tiếp trong cùng một linh kiện.

• Điện áp ngược cực đại lên đến 100V.

• Dòng điện thuận liên tục tối đa 200mA.

• Thời gian phục hồi ngược nhanh, khoảng 4ns.

• Dòng điện rò ngược thấp, giúp hạn chế tổn hao trong mạch.

• Kích thước nhỏ gọn, tiết kiệm diện tích bo mạch PCB.

• Phù hợp với công nghệ hàn dán bề mặt SMT.

2. Cấu tạo của Diode BAV99W

Diode BAV99W được chế tạo từ vật liệu bán dẫn silicon, sử dụng cấu trúc tiếp giáp PN để thực hiện chức năng dẫn điện một chiều và chuyển mạch tín hiệu.

Bên trong linh kiện tích hợp hai diode mắc nối tiếp, với điểm nối giữa hai diode được đưa ra một chân riêng biệt.

Cấu tạo cơ bản gồm:

• Lớp bán dẫn P: Chứa các hạt tải điện dương, tạo thành vùng Anode.

• Lớp bán dẫn N: Chứa các electron tự do, tạo thành vùng Cathode.

• Tiếp giáp PN: Cho phép dòng điện đi qua khi phân cực thuận và hạn chế dòng điện khi phân cực ngược.

• Hai diode mắc nối tiếp: Giúp thực hiện các chức năng chuyển mạch, định hướng và xử lý tín hiệu.

• Vỏ SOT-323: Bảo vệ cấu trúc bán dẫn bên trong, thuận tiện cho việc lắp đặt trên bo mạch điện tử.

Khi được phân cực thuận, diode cho phép dòng điện chạy qua. Khi phân cực ngược, diode hạn chế dòng điện, chỉ xuất hiện một dòng rò rất nhỏ trong giới hạn hoạt động cho phép.

3. Thông số kỹ thuật Diode BAV99W

4. Kích thước Diode BAV99W

5. Ứng dụng của Diode BAV99W

Diode BAV99W được sử dụng rộng rãi trong các thiết bị điện tử và mạch điều khiển như:

• Mạch chuyển mạch tín hiệu tốc độ cao.

• Mạch xử lý và định hướng tín hiệu điện tử.

• Mạch bảo vệ đầu vào tín hiệu.

• Mạch giới hạn và kẹp điện áp.

• Mạch logic và điều khiển tín hiệu.

• Mạch tạo xung và xử lý tín hiệu số.

• Mạch giao tiếp vi điều khiển và vi xử lý.

• Bo mạch điều khiển công nghiệp và thiết bị tự động hóa.

• Thiết bị điện tử dân dụng, thiết bị đo lường và truyền thông.

Với điện áp ngược 100V, dòng điện thuận 200mA, thời gian phục hồi ngược nhanh và kiểu chân SOT-323 nhỏ gọn, Diode BAV99W ký hiệu A7t là linh kiện phù hợp cho các ứng dụng chuyển mạch, xử lý tín hiệu và bảo vệ mạch điện tử.
