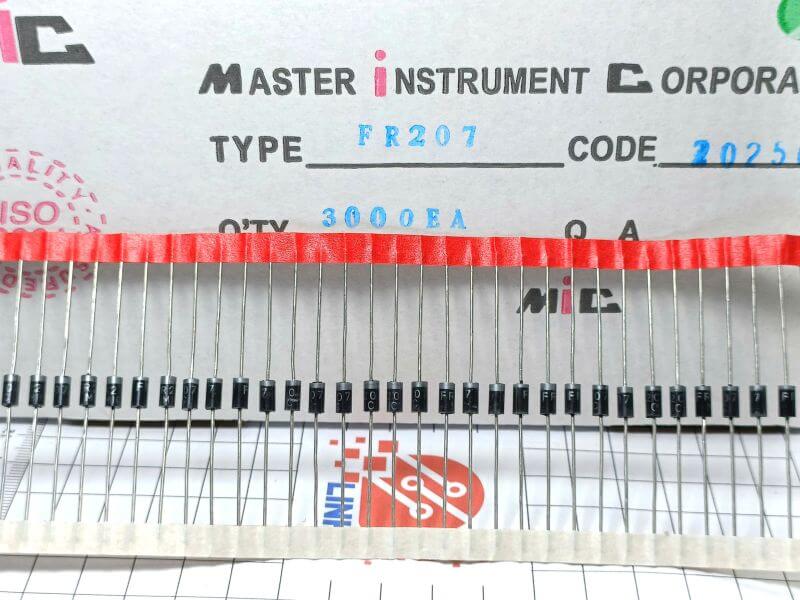

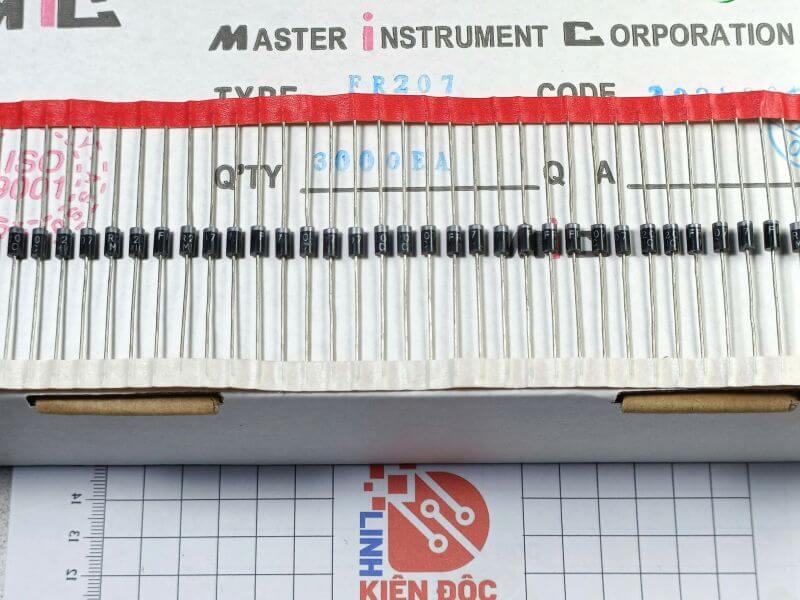

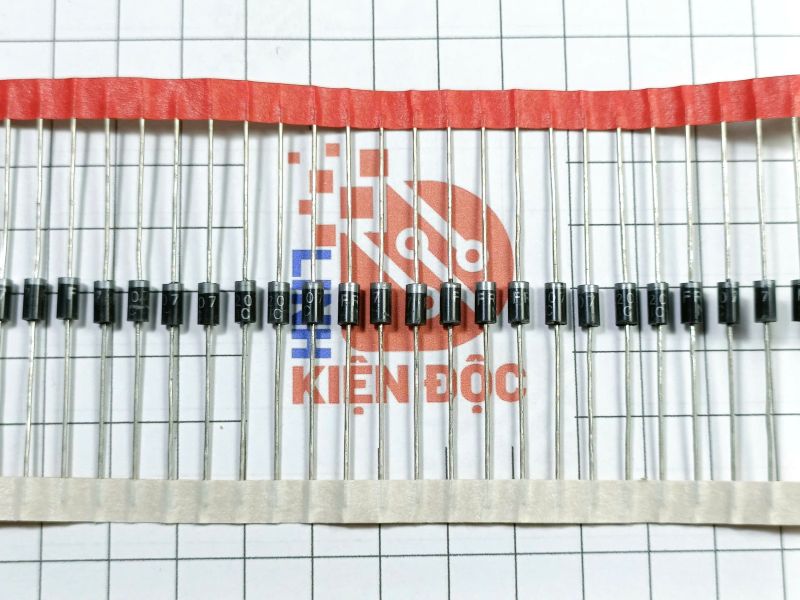

Diode xung FR207 DO-41 2A 1000V

Giới thiệu về Diode xung FR207

Diode FR207 là loại diode chỉnh lưu nhanh (Fast Recovery Diode), được thiết kế để xử lý các ứng dụng yêu cầu tốc độ phục hồi nhanh và khả năng chịu tải dòng điện vừa phải. Diode này có khả năng chịu dòng tối đa 2A và điện áp ngược lên tới 1000V, lý tưởng cho các ứng dụng như chỉnh lưu trong bộ nguồn xung (SMPS), mạch bảo vệ quá áp, và các thiết bị điện tử khác.

Đặc điểm của Diode xung FR207

1. Khả năng phục hồi nhanh: Diode FR207 có thời gian phục hồi ngắn, thường khoảng 500ns, giúp giảm tổn thất năng lượng trong các mạch có tần số chuyển mạch cao.
2. Điện áp ngược đỉnh cao: Có thể chịu được điện áp ngược lên tới 1000V, thích hợp cho các ứng dụng cần hoạt động ở môi trường điện áp cao.
3. Dòng điện tải: Với khả năng chịu dòng lên tới 2A, diode này có thể đáp ứng nhu cầu trong các mạch chỉnh lưu dòng trung bình.
4. Vỏ bọc nhỏ gọn: Được đóng gói trong vỏ DO-41, phù hợp cho các mạch có không gian hạn chế và yêu cầu linh kiện có kích thước nhỏ.

Ứng dụng của Diode xung FR207

• Bộ nguồn xung (SMPS): FR207 thường được sử dụng trong các mạch chỉnh lưu của bộ nguồn xung để chuyển đổi dòng AC thành DC một cách hiệu quả.
• Mạch bảo vệ quá áp: Diode này được dùng để bảo vệ mạch khỏi các xung điện áp cao, giúp bảo vệ các linh kiện nhạy cảm.
• Mạch sạc và mạch điều khiển: Sử dụng trong các bộ sạc và hệ thống điều khiển điện tử để đảm bảo dòng điện ổn định.
• Thiết bị điện tử gia dụng: FR207 được ứng dụng trong các thiết bị gia dụng như TV, máy tính và các bộ nguồn công suất vừa và nhỏ.

Thông số kỹ thuật của Diode FR207

• Điện áp ngược cực đại (V_RRM): 1000V
• Dòng điện tải liên tục (I_F): 2A
• Dòng điện đỉnh (I_FRM): 100A
• Thời gian phục hồi đảo (T_rr): 500ns
• Điện áp rơi thuận (V_F): 1.3V (ở dòng 2A)
• Nhiệt độ hoạt động: -65°C đến +150°C
• Vỏ bọc: DO-41

Kích thước FR207

Xem thêm: Nhiều sản phẩm Diode xung tại đây

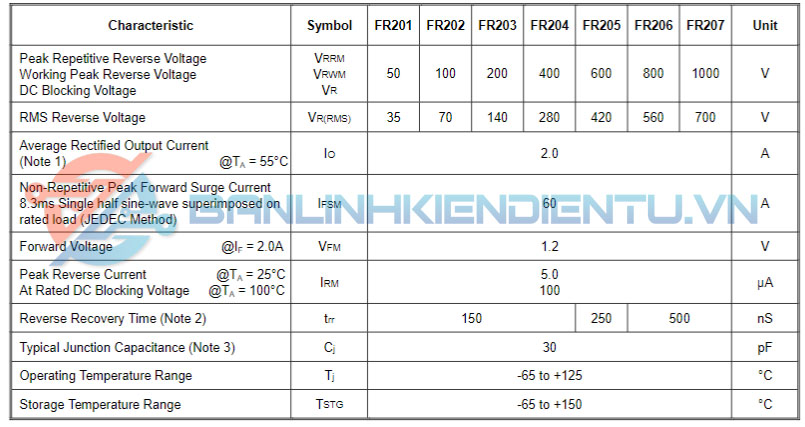

Datasheet FR207
