Diode chỉnh lưu 2A 1000V HER207 DO-15

Giới thiệu về HER207

HER207 là một loại diode chỉnh lưu tốc độ cao (High-Efficiency Rectifier Diode), được sử dụng chủ yếu trong các mạch nguồn yêu cầu tốc độ chuyển mạch nhanh và khả năng chịu đựng điện áp ngược cao. Đây là một phần của dòng diode chỉnh lưu hiệu suất cao (HER) với khả năng xử lý tốt dòng điện và điện áp trong các ứng dụng yêu cầu tính hiệu quả và độ tin cậy cao. Với các thông số kỹ thuật như dòng điện định mức 2A, điện áp ngược tối đa 800V, và thời gian phục hồi ngắn (75ns), nó thường được dùng trong các bộ nguồn chuyển mạch và các mạch chỉnh lưu hiệu suất cao.

Đặc điểm nổi bật HER207

• Chỉnh lưu tốc độ cao: HER207 có khả năng chuyển đổi giữa trạng thái dẫn và trạng thái chặn dòng nhanh hơn so với các diode chỉnh lưu tiêu chuẩn, giúp giảm thiểu mất mát năng lượng trong các mạch điện tử.
• Độ bền cao: Với khả năng chịu được dòng điện lớn và điện áp ngược cao, HER207 thường được sử dụng trong các mạch yêu cầu tính ổn định cao.
• Ứng dụng đa năng: Nó có thể sử dụng trong nhiều loại mạch chỉnh lưu và lọc điện áp AC thành DC, với ưu điểm là tổn thất điện áp thấp.

Thông số kỹ thuật HER207

• Dòng điện thuận định mức (If): 2A
  • Đây là dòng điện mà diode có thể dẫn qua liên tục mà không bị hỏng.
• Điện áp ngược cực đại (Vr): 800V
  • Điện áp ngược tối đa mà diode có thể chịu được mà không bị hư hỏng.
• Điện áp thuận (Vf): 1.3V @ 2A
  • Điện áp rơi trên diode khi nó dẫn dòng điện. Điện áp này thường khoảng 1.3V khi dòng điện qua diode là 2A.
• Thời gian phục hồi ngược (Trr): 50ns
  • Đây là khoảng thời gian cần thiết để diode chuyển từ trạng thái dẫn sang trạng thái ngăn dòng, cho thấy diode này có khả năng chuyển mạch rất nhanh.
• Dòng điện rò ngược (Ir): 5µA @ 100V
  • Đây là dòng điện rò ngược rất thấp khi diode chịu áp ngược. Đảm bảo tính ổn định và độ bền trong hoạt động.
• Nhiệt độ hoạt động (Tj): -55°C đến +150°C
  • Dải nhiệt độ hoạt động cho phép diode hoạt động trong môi trường khắc nghiệt mà không bị hỏng.

Ứng dụng HER207

• Chỉnh lưu tốc độ cao: HER205 thường được sử dụng trong các bộ chỉnh lưu toàn sóng và nửa sóng trong các mạch nguồn, nơi yêu cầu thời gian phục hồi nhanh để giảm thiểu mất mát năng lượng.
• Nguồn điện chuyển mạch: HER205 là sự lựa chọn tốt cho các mạch nguồn chuyển mạch (SMPS) vì tốc độ chuyển mạch nhanh và khả năng chịu được điện áp ngược cao.
• Bộ chuyển đổi AC-DC: Được sử dụng trong các bộ chuyển đổi AC sang DC, đặc biệt là các hệ thống điện tử tiêu dùng và công nghiệp yêu cầu hiệu suất cao.
• Mạch bảo vệ: HER205 có thể được sử dụng trong các mạch bảo vệ chống lại điện áp ngược quá cao gây hỏng hóc cho các thiết bị điện tử nhạy cảm.

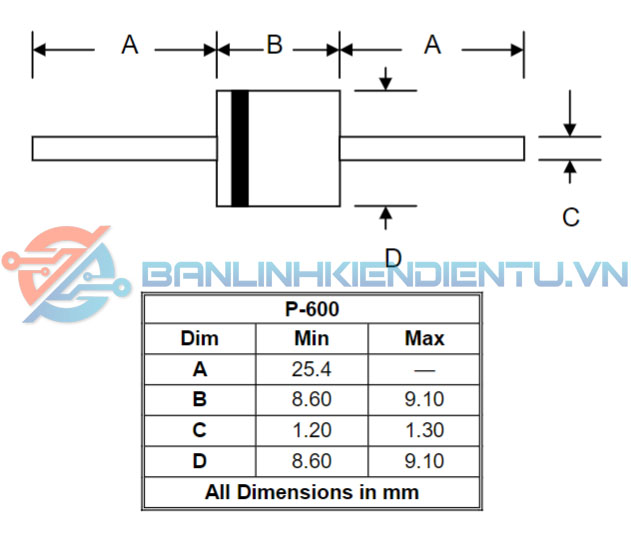

Kích thước HER207

Xem thêm: Nhiều diode chỉnh lưu khác tại đây

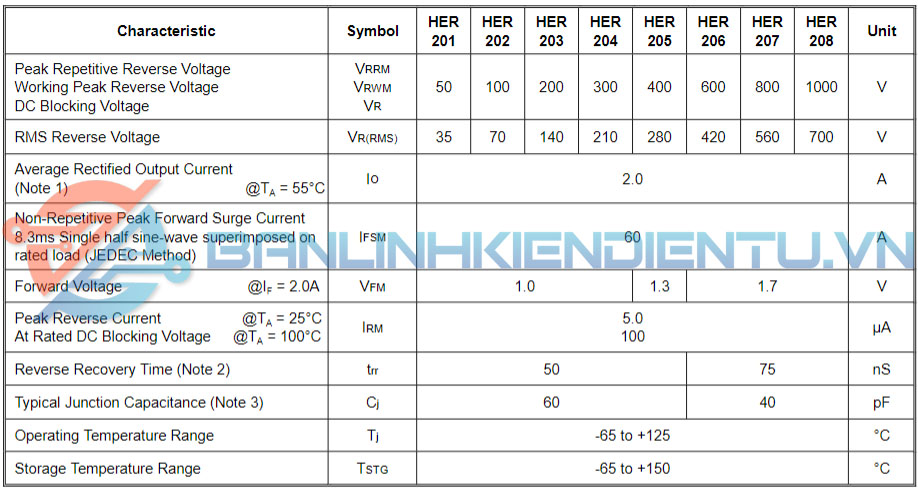

Datasheet HER207
