Diode Kép 1SS377 Kí Hiệu O9 SOT-23 15V 200mA

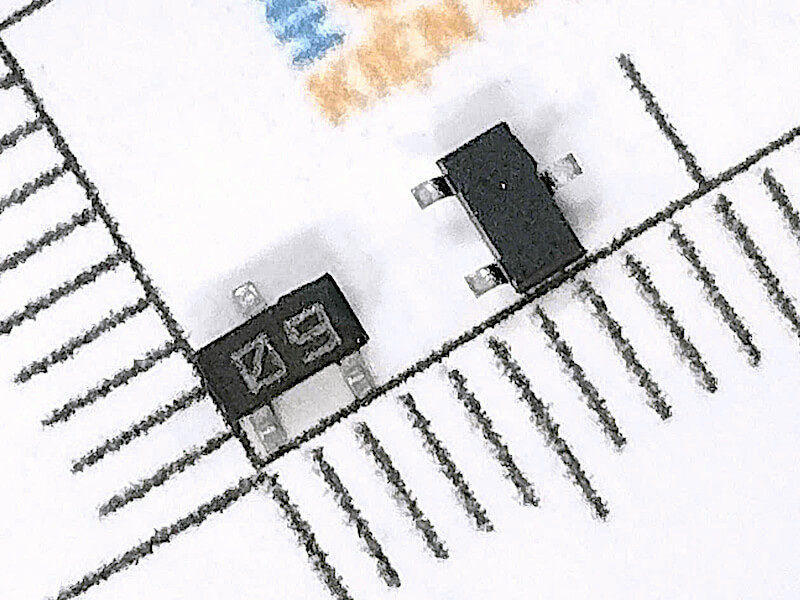

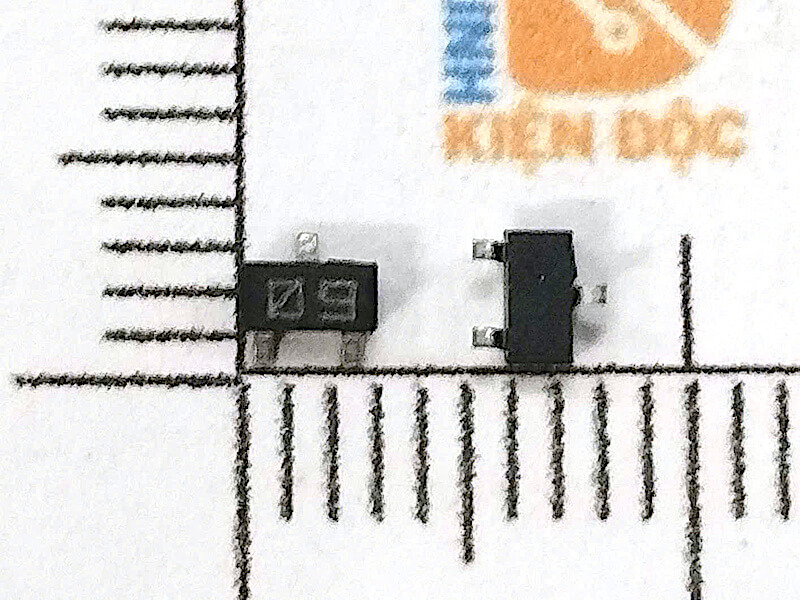

1SS377 là diode kép Schottky tín hiệu nhỏ, được thiết kế cho các mạch chuyển mạch tốc độ cao. Linh kiện có 2 diode bên trong, cấu hình chung cathode (common cathode), package dạng SOT-23/S-Mini 3 chân. Mã marking trên thân linh kiện có thể là O9. Toshiba xác nhận 1SS377 thuộc dòng diode Schottky tín hiệu nhỏ, cấu hình 2 mạch và cathode chung.

Chức năng của 1SS377

1SS377 chủ yếu được sử dụng để thực hiện chức năng chỉnh lưu và chuyển mạch tín hiệu tốc độ cao trong các mạch điện tử.

Các chức năng chính:

• Chuyển mạch tín hiệu nhanh.
• Chỉnh lưu tín hiệu ở các mạch điện áp thấp.
• Hạn chế hoặc định hướng dòng điện trong mạch.
• Sử dụng cấu hình 2 diode chung cathode trong cùng một linh kiện.
• Nhờ điện áp thuận thấp, giúp giảm tổn hao khi dẫn.
• Package SOT-23 nhỏ gọn, phù hợp với các mạch điện tử mật độ linh kiện cao.

Toshiba công bố điện áp thuận điển hình của 1SS377 chỉ khoảng 0,23V tại IF = 5mA, phù hợp với các ứng dụng chuyển mạch tín hiệu cần điện áp thuận thấp.

Thông số kỹ thuật 1SS377

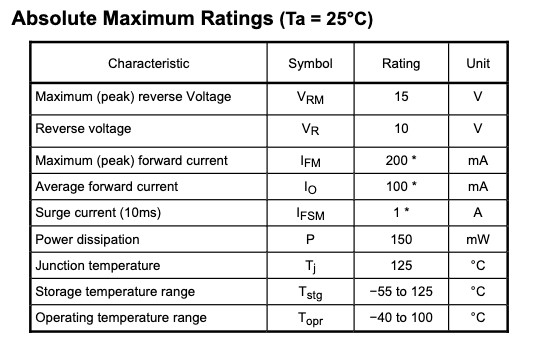

Các thông số 15V, 200mA và 100mA lần lượt là điện áp ngược đỉnh, dòng thuận đỉnh và dòng thuận trung bình theo datasheet 1SS377 của Toshiba. Vì vậy, nếu sản phẩm được bán theo thông số 15V 200mA, nên hiểu 200mA là dòng thuận đỉnh, không phải dòng tải liên tục.

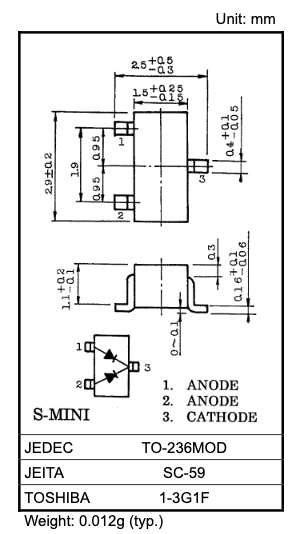

Kích thước của 1SS377

Cấu hình chân 1SS377

1SS377 sử dụng 3 chân với cấu hình hai diode có cathode chung. Toshiba xác nhận cấu hình nội bộ là Common Cathode.

Chân	Chức năng
1	Anode diode 1
2	Cathode chung
3	Anode diode 2

Như vậy, hai diode được tích hợp trong cùng một package nhưng dùng chung một cực cathode. Khi thay thế linh kiện, cần kiểm tra đúng pinout và hướng lắp, vì chỉ cần đảo vị trí chân cũng có thể khiến mạch hoạt động sai.

Ưu điểm của 1SS377

Điện áp thuận thấp

VF điển hình khoảng 0,23V tại 5mA, giúp giảm sụt áp và tổn hao trong các mạch tín hiệu điện áp thấp.

Chuyển mạch nhanh

1SS377 thuộc nhóm high-speed switching diode, phù hợp với các mạch cần đóng/ngắt tín hiệu nhanh.

Hai diode trong một linh kiện

Việc tích hợp hai diode chung cathode giúp tiết kiệm diện tích PCB và giảm số lượng linh kiện rời cần sử dụng.

Kích thước nhỏ

Package SOT-23/SC-59 có kích thước nhỏ, phù hợp với các bo mạch điện tử có mật độ linh kiện cao. Toshiba gọi package của 1SS377 là SOT-346 (S-Mini), tương ứng với SC-59/TO-236MOD.

Ứng dụng của 1SS377

Diode kép 1SS377 có thể được sử dụng trong:

• Mạch chuyển mạch tín hiệu tốc độ cao.
• Mạch chỉnh lưu tín hiệu điện áp thấp.
• Mạch logic và tín hiệu số.
• Mạch định hướng tín hiệu.
• Mạch kẹp điện áp.
• Mạch xử lý tín hiệu xung.
• Thiết bị điện tử dân dụng.
• Bo mạch điều khiển và thiết bị điện tử công nghiệp.
• Các thiết kế PCB cần hai diode trong một package SOT-23.

Lưu ý khi sử dụng

• 15V là điện áp ngược cực đại VRM, không nên thiết kế mạch làm việc sát giới hạn này nếu điều kiện thực tế có thể xuất hiện xung quá áp.
• 200mA là dòng thuận đỉnh IFM, trong khi dòng thuận trung bình được Toshiba quy định là 100mA.
• Cần xác định đúng chân cathode chung trước khi lắp.
• Khi thay thế diode trên bo mạch, nên đối chiếu cả mã 1SS377, marking O9 và sơ đồ chân.
• Một số nguồn thương mại có thể ghi SOT-23, trong khi Toshiba sử dụng tên package S-Mini/SC-59; đây là khác biệt về cách gọi package, không nên chỉ dựa vào tên package khi thay thế.
