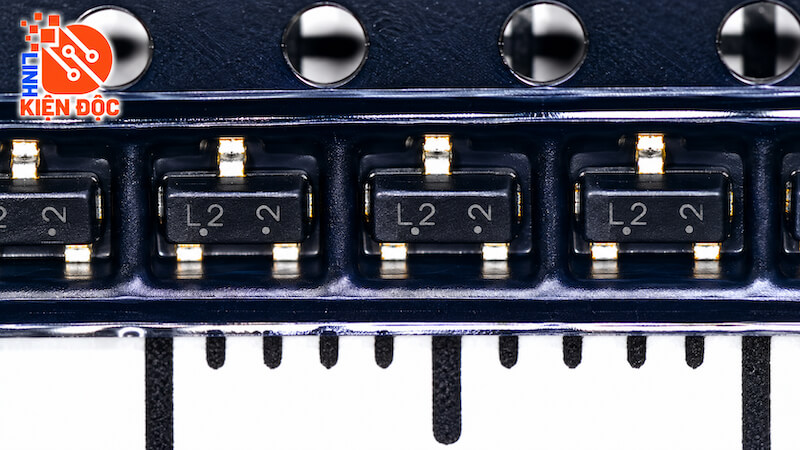

Diode LBAS40-06LT1G ký hiệu L2 kiểu chân SOT23

LBAS40-06LT1G là diode Schottky chuyển mạch tốc độ cao, được sản xuất bởi LRC (Leshan Radio Company). Linh kiện có điện áp ngược tối đa 40V, dòng điện thuận 120mA, được thiết kế để sử dụng trong các mạch chuyển mạch tín hiệu, bảo vệ điện áp và chỉnh lưu công suất thấp.

Diode có ký hiệu nhận dạng L2, sử dụng kiểu đóng gói SOT-23 với 3 chân kết nối. Bên trong linh kiện tích hợp hai diode Schottky có cực Anode chung (Common Anode), giúp tiết kiệm diện tích bo mạch và thuận tiện cho việc xử lý nhiều đường tín hiệu.

LBAS40-06LT1G nổi bật với điện áp rơi thuận thấp, tốc độ chuyển mạch nhanh và kích thước nhỏ gọn. Linh kiện thường được sử dụng trong các thiết bị điện tử dân dụng, mạch nguồn, hệ thống điều khiển và các ứng dụng điện tử công nghiệp.

2. Đặc điểm và cấu tạo của Diode LBAS40-06LT1G

Đặc điểm nổi bật

• Là diode Schottky sử dụng công nghệ tiếp giáp kim loại – bán dẫn.

• Tích hợp hai diode có cực Anode chung trong cùng một vỏ linh kiện.

• Điện áp ngược tối đa 40V.

• Dòng điện thuận liên tục tối đa 120mA.

• Điện áp rơi thuận thấp, giúp giảm tổn hao năng lượng.

• Tốc độ chuyển mạch nhanh, phù hợp với các mạch xử lý tín hiệu.

• Dòng điện rò ngược nhỏ trong điều kiện hoạt động quy định.

• Có khả năng giới hạn điện áp và hỗ trợ bảo vệ đường tín hiệu.

• Thiết kế nhỏ gọn, tiết kiệm diện tích PCB.

• Kiểu đóng gói SOT-23 phù hợp với công nghệ dán bề mặt SMD.

• Phù hợp với các ứng dụng điện tử yêu cầu tiêu thụ công suất thấp.

Cấu tạo

Diode LBAS40-06LT1G được chế tạo từ vật liệu bán dẫn silicon kết hợp với lớp kim loại tạo thành tiếp giáp Schottky. Cấu trúc này giúp giảm điện áp rơi thuận và hạn chế thời gian phục hồi khi chuyển mạch.

Bên trong linh kiện gồm hai diode Schottky có cực Anode nối chung.

Linh kiện có 3 chân kết nối:

Nguyên lý hoạt động

Diode LBAS40-06LT1G hoạt động dựa trên đặc tính dẫn điện của tiếp giáp Schottky.

• Khi phân cực thuận, diode cho phép dòng điện đi từ Anode chung đến Cathode tương ứng.

• Khi phân cực ngược, diode hạn chế dòng điện đi qua, chỉ còn dòng điện rò nhỏ.

• Khi điện áp thuận đạt ngưỡng dẫn, diode bắt đầu dẫn điện với điện áp rơi thấp hơn nhiều diode silicon thông thường.

• Hai diode bên trong có thể dẫn điện độc lập theo điện áp tại từng cực Cathode.

• Khi chuyển từ trạng thái dẫn sang trạng thái khóa, diode có tốc độ chuyển mạch nhanh do không có hiện tượng tích trữ điện tích thiểu số đáng kể.

Nhờ cấu trúc Anode chung, LBAS40-06LT1G có thể sử dụng trong các mạch giới hạn điện áp, chuyển mạch và xử lý hai đường tín hiệu.

3. Thông số kỹ thuật của Diode LBAS40-06LT1G

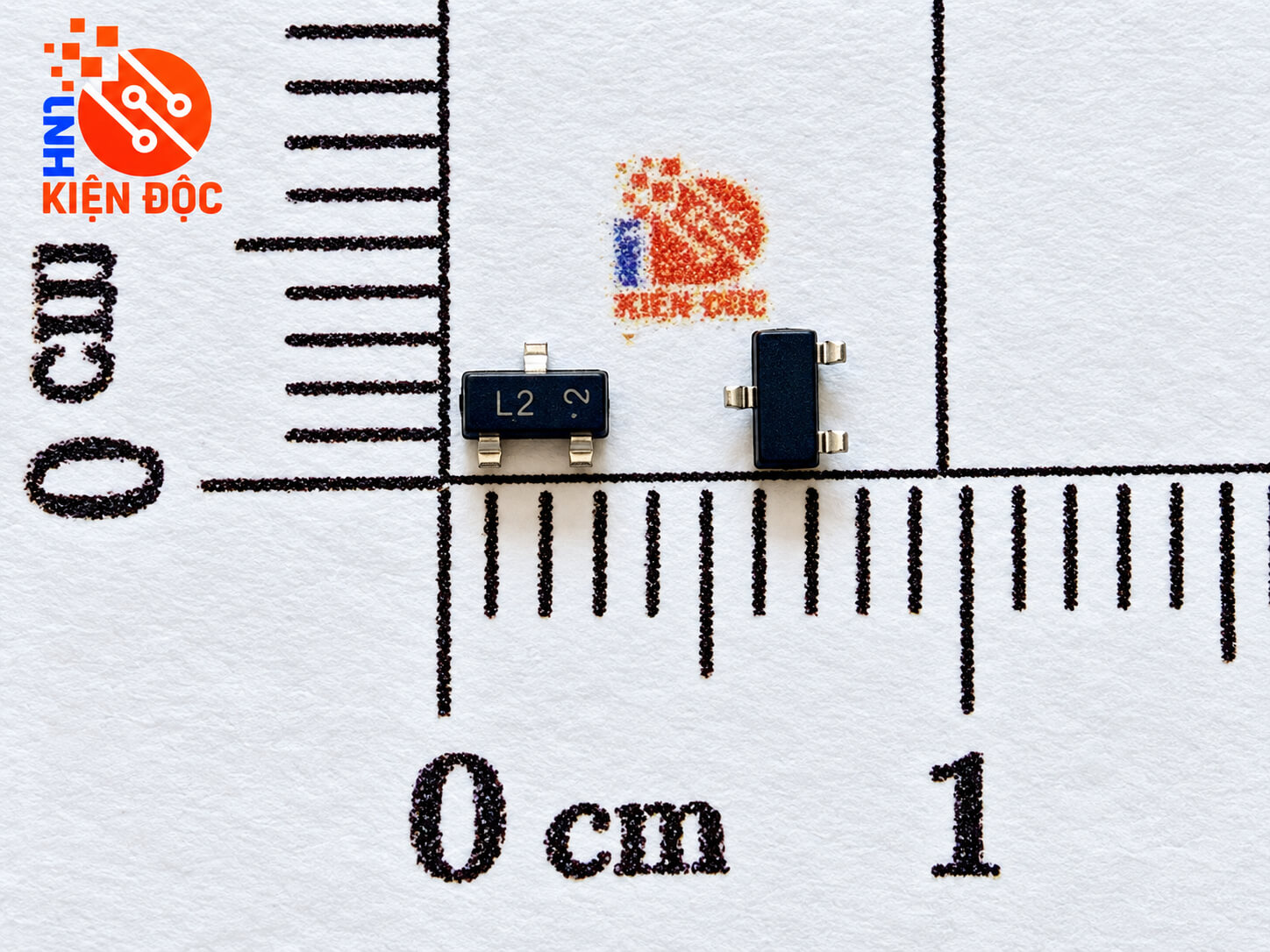

4. Kích thước Diode LBAS40-06LT1G SOT-23

5. Ứng dụng của Diode LBAS40-06LT1G

Mạch chuyển mạch tốc độ cao: Được sử dụng trong các mạch điện tử yêu cầu tốc độ đóng cắt nhanh, giúp hạn chế tổn hao trong quá trình chuyển trạng thái.

Mạch bảo vệ tín hiệu: Có thể sử dụng để giới hạn điện áp trên các đường tín hiệu, giúp bảo vệ linh kiện điện tử khi kết hợp với mạch hạn dòng phù hợp.

Mạch chỉnh lưu tín hiệu: Phù hợp với các mạch chỉnh lưu dòng điện nhỏ nhờ điện áp rơi thuận thấp và tốc độ chuyển mạch nhanh.

Mạch nguồn điện tử: Được sử dụng trong các mạch nguồn công suất thấp, mạch giới hạn điện áp và mạch điều khiển nguồn.

Mạch giao tiếp vi điều khiển: Hỗ trợ xử lý tín hiệu và giới hạn điện áp đầu vào của vi điều khiển trong các ứng dụng được thiết kế phù hợp.

Mạch xử lý tín hiệu cảm biến: Có thể sử dụng để định dạng tín hiệu, giới hạn biên độ và xử lý tín hiệu từ các cảm biến điện tử.

Thiết bị điện tử dân dụng: Được ứng dụng trong các bo mạch điều khiển, thiết bị điện tử cầm tay và hệ thống điện tử nhỏ gọn.

Thiết bị đo lường điện tử: Phù hợp với các mạch xử lý tín hiệu, mạch đo điện áp và hệ thống thu thập dữ liệu.

Mạch điều khiển công nghiệp: Có thể tích hợp trong các bo mạch điều khiển, hệ thống tự động hóa và các thiết bị giám sát tín hiệu.

Mạch giới hạn điện áp: Hai diode có Anode chung có thể được sử dụng để giới hạn điện áp hoặc điều hướng dòng điện giữa các nhánh mạch tùy theo cấu hình kết nối.

Nhờ điện áp ngược 40V, dòng điện thuận 120mA, điện áp rơi thuận thấp và cấu trúc hai diode Schottky có Anode chung, Diode LBAS40-06LT1G ký hiệu L2 SOT-23 là linh kiện phù hợp cho nhiều ứng dụng chuyển mạch nhanh, chỉnh lưu tín hiệu, giới hạn điện áp và bảo vệ mạch điện tử.
