MMBD7000LT1G là diode chuyển mạch kép (Dual Switching Diode), tích hợp hai diode silicon trong cùng một linh kiện, được thiết kế để thực hiện các chức năng chuyển mạch tốc độ cao, xử lý tín hiệu, giới hạn điện áp và bảo vệ mạch điện tử.

Linh kiện có điện áp ngược tối đa 100V, dòng thuận 200mA cho mỗi diode và thời gian phục hồi ngược nhanh, khoảng 4ns. Hai diode được mắc nối tiếp bên trong cùng một vỏ, giúp tiết kiệm diện tích và giảm số lượng linh kiện trên bo mạch.

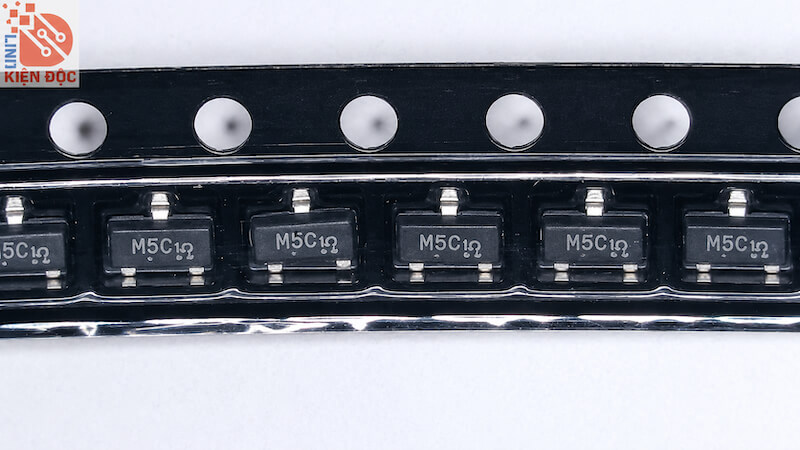

MMBD7000LT1G sử dụng kiểu đóng gói SOT-23 gồm 3 chân, phù hợp với công nghệ lắp ráp bề mặt SMD. Ký hiệu trên thân linh kiện là M5C, có thể đi kèm ký tự hoặc dấu nhận diện lô sản xuất.

Với kích thước nhỏ gọn và khả năng chuyển mạch nhanh, MMBD7000LT1G được ứng dụng trong các mạch xử lý tín hiệu, thiết bị truyền thông, mạch điều khiển và các hệ thống điện tử dân dụng, công nghiệp.

2. Đặc điểm của Diode MMBD7000LT1G

• Tích hợp 2 diode chuyển mạch trong cùng một linh kiện.

• Cấu hình hai diode mắc nối tiếp (Series Connection).

• Điện áp ngược tối đa 100V.

• Dòng thuận liên tục tối đa 200mA mỗi diode.

• Thời gian phục hồi ngược nhanh, khoảng 4ns.

• Điện dung tiếp giáp thấp, phù hợp với các mạch tín hiệu tốc độ cao.

• Có khả năng sử dụng trong các mạch kẹp và giới hạn điện áp.

• Công suất tiêu tán tối đa 225mW trên bo FR-5 theo điều kiện quy định.

• Kích thước nhỏ gọn, tiết kiệm diện tích PCB.

• Kiểu đóng gói SOT-23 gồm 3 chân.

• Phù hợp với công nghệ lắp ráp bề mặt SMD.

• Không chứa chì, đáp ứng tiêu chuẩn RoHS.

3. Cấu tạo và nguyên lý hoạt động

MMBD7000LT1G được cấu tạo từ hai diode silicon tiếp giáp P-N tích hợp trong cùng một vỏ SOT-23. Hai diode được mắc nối tiếp, với điểm nối giữa hai diode được đưa ra chân số 3.

Cấu hình chân của linh kiện gồm:

• Chân 1: Anode của diode thứ nhất.

• Chân 2: Cathode của diode thứ hai.

• Chân 3: Điểm nối chung giữa Cathode của diode thứ nhất và Anode của diode thứ hai.

Mỗi diode hoạt động dựa trên nguyên lý dẫn điện một chiều của tiếp giáp P-N.

Khi được phân cực thuận, diode cho phép dòng điện đi qua từ Anode sang Cathode. Khi phân cực ngược trong giới hạn cho phép, diode ngăn dòng điện chạy theo chiều ngược, chỉ xuất hiện một dòng rò nhỏ.

Nhờ thời gian phục hồi ngược ngắn, MMBD7000LT1G có khả năng chuyển đổi nhanh giữa trạng thái dẫn và trạng thái khóa.

Cấu trúc hai diode mắc nối tiếp cho phép linh kiện được sử dụng trong các mạch chuyển mạch, kẹp tín hiệu, giới hạn điện áp và xử lý tín hiệu điện tử.

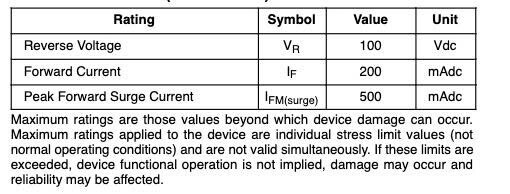

4. Thông số kỹ thuật MMBD7000LT1G

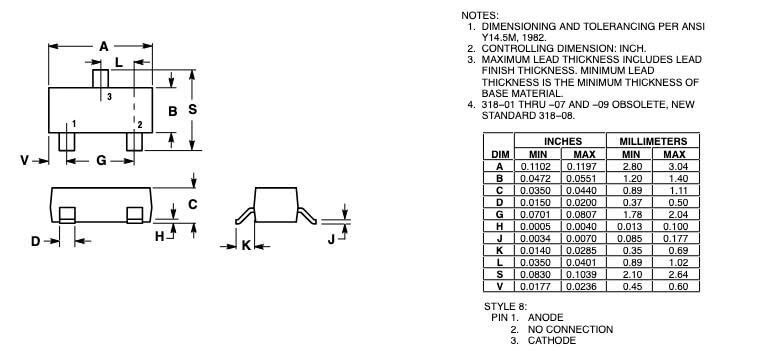

5. Kích thước Diode MMBD7000LT1G SOT-23

6. Ứng dụng của Diode MMBD7000LT1G

MMBD7000LT1G được sử dụng trong nhiều loại mạch điện tử yêu cầu tốc độ chuyển mạch nhanh và kích thước nhỏ, bao gồm:

• Mạch chuyển mạch tín hiệu tốc độ cao.

• Mạch xử lý tín hiệu analog.

• Mạch xử lý tín hiệu số.

• Mạch kẹp điện áp.

• Mạch giới hạn biên độ tín hiệu.

• Mạch bảo vệ đầu vào IC.

• Mạch điều khiển tín hiệu.

• Mạch phát hiện tín hiệu.

• Mạch chỉnh lưu tín hiệu dòng nhỏ.

• Mạch logic diode.

• Mạch giao tiếp vi điều khiển.

• Mạch điều khiển transistor.

• Thiết bị truyền thông.

• Thiết bị đo lường điện tử.

• Bo mạch điều khiển công nghiệp.

• Thiết bị điện tử dân dụng.

• Các hệ thống điện tử có không gian PCB hạn chế.

MMBD7000LT1G ký hiệu M5C SOT-23 là diode chuyển mạch kép có cấu hình hai diode mắc nối tiếp, nổi bật với điện áp ngược 100V, dòng thuận 200mA và thời gian phục hồi ngược 4ns. Linh kiện phù hợp với các ứng dụng chuyển mạch nhanh, xử lý tín hiệu, kẹp điện áp và bảo vệ mạch điện tử, đồng thời giúp tiết kiệm diện tích bo mạch nhờ thiết kế SOT-23 nhỏ gọn.
