Diode MURP60G30 công suất 60A 300V TO-3P

1. Giới thiệu chung về Diode MURP60G30

MURP60G30 là diode công suất được sử dụng trong các mạch chỉnh lưu, bộ nguồn công suất và thiết bị điện tử công nghiệp. Sản phẩm có thông số dòng điện 60A, điện áp ngược 300V và sử dụng kiểu đóng gói TO-3P.

Diode MURP60G30 có chức năng cho phép dòng điện đi qua theo chiều thuận và hạn chế dòng điện theo chiều ngược. Nhờ đó, linh kiện được sử dụng để chỉnh lưu dòng điện, bảo vệ mạch và điều khiển hướng dòng điện trong các hệ thống điện tử công suất.

Với khả năng chịu dòng điện lớn và điện áp ngược 300V, MURP60G30 phù hợp với nhiều ứng dụng như bộ nguồn xung, mạch chỉnh lưu công suất, bộ chuyển đổi điện áp và các thiết bị điện tử công nghiệp.

Kiểu đóng gói TO-3P có thiết kế thân lớn, hỗ trợ lắp đặt trên bộ tản nhiệt nhằm giảm nhiệt độ trong quá trình hoạt động.

Khi sử dụng trong các mạch chuyển mạch tần số cao, cần kiểm tra thêm thời gian phục hồi ngược và đặc tính chuyển mạch của đúng phiên bản MURP60G30.

2. Đặc điểm nổi bật của Diode MURP60G30

• Mã linh kiện: MURP60G30.
• Loại linh kiện: Diode công suất.
• Chức năng chính: Chỉnh lưu dòng điện.
• Dòng điện định mức: 60A.
• Điện áp ngược định mức: 300V.
• Kiểu đóng gói: TO-3P.
• Thiết kế phù hợp với mạch công suất.
• Có khả năng chịu dòng điện lớn.
• Hỗ trợ chỉnh lưu điện áp.
• Phù hợp với bộ nguồn điện tử.
• Có thể sử dụng trong mạch chuyển đổi năng lượng.
• Thiết kế vỏ công suất hỗ trợ tản nhiệt.
• Có khả năng hạn chế dòng điện theo chiều ngược.
• Phù hợp với thiết bị điện tử công nghiệp.
• Thuận tiện cho việc sửa chữa và thay thế.
• Có thể sử dụng trong nhiều mạch chỉnh lưu công suất.

3. Cấu tạo của Diode MURP60G30

Diode MURP60G30 được chế tạo từ vật liệu bán dẫn, có cấu trúc tiếp giáp bán dẫn cho phép dòng điện dẫn theo chiều thuận và hạn chế dòng điện theo chiều ngược.

Cực Anode (A)

Anode là cực dương của diode.

Khi điện áp tại Anode cao hơn Cathode một mức phù hợp, diode có thể chuyển sang trạng thái dẫn điện.

Cực Cathode (K)

Cathode là cực âm của diode.

Khi diode được phân cực thuận, dòng điện quy ước đi từ Anode sang Cathode.

Khi diode bị phân cực ngược, dòng điện qua linh kiện được hạn chế, ngoại trừ dòng điện rò.

Tiếp giáp bán dẫn

Bên trong diode có cấu trúc bán dẫn được thiết kế để chịu dòng điện và điện áp theo thông số định mức.

Đặc tính tiếp giáp ảnh hưởng đến điện áp rơi thuận, dòng điện rò và khả năng chuyển đổi giữa trạng thái dẫn và ngắt.

Cấu tạo vỏ TO-3P

Diode MURP60G30 sử dụng kiểu đóng gói TO-3P với thân nhựa bảo vệ và bộ phận kim loại hỗ trợ truyền nhiệt.

Thiết kế vỏ công suất cho phép linh kiện được lắp đặt trên bộ tản nhiệt nhằm giảm nhiệt độ hoạt động.

Lưu ý: Diode công suất vỏ TO-3P có thể được sản xuất với cấu trúc diode đơn hoặc diode kép. Cần kiểm tra sơ đồ bên trong và số chân của đúng mã MURP60G30 trước khi lắp đặt.

4. Thông số kỹ thuật Diode MURP60G30

Thông số	Giá trị
Mã sản phẩm	MURP60G30
Loại linh kiện	Diode công suất
Chức năng	Chỉnh lưu
Dòng điện định mức	60A
Điện áp ngược định mức	300V
Kiểu đóng gói	TO-3P
Điện áp ngược cực đại VRRM	Cần đối chiếu datasheet
Dòng điện thuận trung bình IF(AV)	Theo điều kiện đo của nhà sản xuất
Dòng điện xung IFSM	Theo datasheet
Điện áp rơi thuận VF	Theo datasheet
Dòng điện rò ngược IR	Theo datasheet
Thời gian phục hồi ngược trr	Theo datasheet
Điện trở nhiệt	Theo datasheet
Nhiệt độ mối nối tối đa	Theo datasheet
Cấu trúc diode	Theo phiên bản
Số chân kết nối	Theo phiên bản TO-3P
Kiểu lắp đặt	Xuyên lỗ THT
Phương pháp làm mát	Bộ tản nhiệt
Ứng dụng	Chỉnh lưu nguồn, mạch công suất

Lưu ý: Thông số 60A và 300V được ghi theo mô tả sản phẩm. Cần kiểm tra datasheet của đúng nhà sản xuất để xác định giá trị định mức, điều kiện đo và khả năng chịu tải thực tế.

Đặc biệt, dòng điện 60A không có nghĩa diode có thể hoạt động liên tục ở mức dòng này nếu không được tản nhiệt đúng yêu cầu.

5. Kích thước và kiểu chân Diode MURP60G30

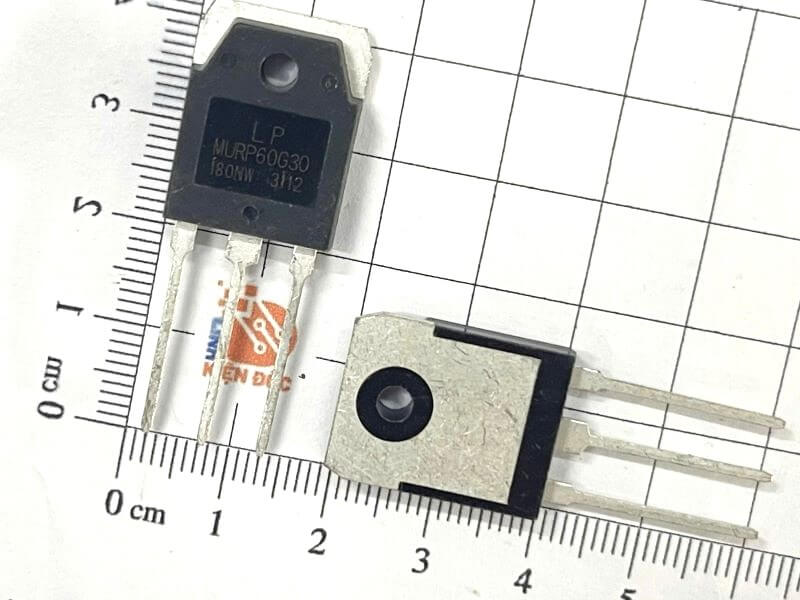

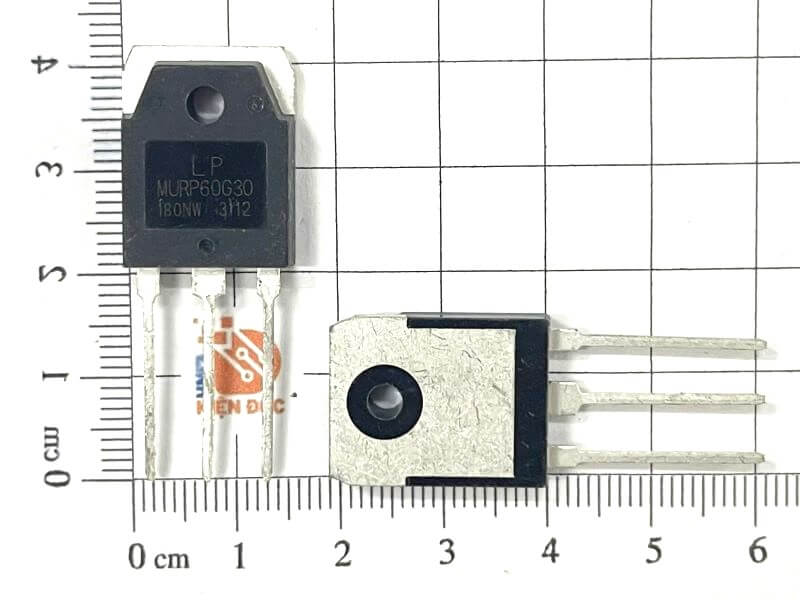

Diode MURP60G30 sử dụng kiểu đóng gói TO-3P, thuộc nhóm vỏ linh kiện bán dẫn công suất.

Kích thước tham khảo

Thông số	Giá trị
Kiểu đóng gói	TO-3P
Chiều rộng thân	Khoảng 15–16mm
Chiều cao thân	Khoảng 20–21mm
Độ dày thân	Khoảng 4,5–5mm
Kiểu lắp đặt	Xuyên lỗ THT
Phương pháp cố định	Bắt vít vào bộ tản nhiệt

Kích thước trên là giá trị tham khảo của nhóm vỏ TO-3P. Kích thước chính xác cần được xác nhận theo bản vẽ cơ khí của nhà sản xuất.

Sơ đồ chân Diode MURP60G30

Diode công suất có hai cực chức năng chính:

Ký hiệu	Tên cực	Chức năng
A	Anode	Cực dương
K	Cathode	Cực âm

Tuy nhiên, linh kiện diode công suất sử dụng vỏ TO-3P có thể có nhiều cấu hình chân khác nhau, chẳng hạn:

• Diode đơn với các chân được nối chung bên trong.
• Hai diode có chung Cathode.
• Hai diode có chung Anode.
• Hai diode được kết nối theo cấu hình khác.

Không nên tự xác định thứ tự chân MURP60G30 chỉ dựa vào kiểu vỏ TO-3P. Cần kiểm tra datasheet hoặc đo kiểm linh kiện bằng thiết bị phù hợp trước khi lắp đặt.

6. Nguyên lý hoạt động của Diode MURP60G30

Diode MURP60G30 hoạt động dựa trên đặc tính dẫn điện một chiều của tiếp giáp bán dẫn.

Trạng thái phân cực thuận

Khi điện áp tại Anode cao hơn Cathode đủ để diode dẫn điện, dòng điện có thể chạy qua linh kiện.

Trong trạng thái này, diode xuất hiện điện áp rơi thuận VF.

Giá trị VF phụ thuộc vào cấu trúc diode, dòng điện và nhiệt độ hoạt động.

Trạng thái phân cực ngược

Khi điện áp tại Cathode cao hơn Anode, diode chuyển sang trạng thái phân cực ngược.

Trong điều kiện điện áp ngược không vượt quá giới hạn cho phép, dòng điện qua diode được hạn chế ở mức dòng rò.

Nếu điện áp ngược vượt quá khả năng chịu đựng, diode có thể bị đánh thủng và hư hỏng.

Nguyên lý chỉnh lưu

Trong các mạch chỉnh lưu, diode được sử dụng để chuyển đổi dòng điện xoay chiều thành dòng điện một chiều.

Khi điện áp nguồn có chiều phân cực thuận, diode dẫn điện.

Khi điện áp đổi chiều và diode bị phân cực ngược, linh kiện hạn chế dòng điện đi qua.

Kết hợp với các diode khác và tụ lọc, mạch có thể tạo ra điện áp DC cấp cho tải.

Hoạt động trong bộ nguồn xung

Trong bộ nguồn xung, diode có thể được sử dụng ở tầng chỉnh lưu đầu ra hoặc trong các mạch chuyển đổi năng lượng.

Khi điện áp thay đổi nhanh, đặc tính phục hồi ngược của diode có ảnh hưởng đến tổn hao và nhiễu chuyển mạch.

Vì vậy, cần kiểm tra thời gian phục hồi ngược trr và các thông số liên quan trước khi sử dụng trong mạch tần số cao.

Tổn hao công suất

Khi diode dẫn điện, tổn hao dẫn gần đúng được tính theo công thức:

P = VF × IF

Trong đó:

• P: Công suất tổn hao dẫn.
• VF: Điện áp rơi thuận.
• IF: Dòng điện thuận.

Ngoài tổn hao dẫn, diode còn có thể phát sinh tổn hao trong quá trình chuyển mạch.

Vì vậy, cần lựa chọn bộ tản nhiệt phù hợp để đảm bảo nhiệt độ hoạt động nằm trong giới hạn cho phép.

7. Ứng dụng của Diode MURP60G30

Diode MURP60G30 được sử dụng trong các mạch điện tử công suất yêu cầu khả năng chịu dòng điện lớn.

Một số ứng dụng có thể kể đến:

• Bộ nguồn xung SMPS.
• Bộ nguồn AC-DC.
• Mạch chỉnh lưu công suất.
• Bộ chuyển đổi DC-DC.
• Mạch chỉnh lưu đầu ra nguồn xung.
• Bộ nguồn công nghiệp.
• Thiết bị điện tử công suất.
• Mạch chuyển đổi năng lượng.
• Bộ nguồn thiết bị tự động hóa.
• Thiết bị điều khiển công nghiệp.
• Mạch nguồn thiết bị công suất lớn.
• Bo mạch nguồn công nghiệp.
• Mạch chỉnh lưu trong thiết bị điện tử.
• Mạch bảo vệ phân cực khi thiết kế phù hợp.
• Thiết bị cấp nguồn DC.
• Sửa chữa và thay thế diode công suất.

Khả năng sử dụng trong từng ứng dụng phụ thuộc vào điện áp ngược, dòng điện thuận, đặc tính phục hồi ngược và điều kiện tản nhiệt thực tế.

8. Ưu điểm của Diode MURP60G30

Khả năng chịu dòng điện 60A: Phù hợp với các mạch chỉnh lưu công suất khi đáp ứng đúng điều kiện tản nhiệt.

Điện áp ngược 300V: Có thể sử dụng trong các mạch điện áp phù hợp với giới hạn chịu điện áp của linh kiện.

Chức năng chỉnh lưu: Cho phép dòng điện đi theo chiều thuận và hạn chế dòng điện theo chiều ngược.

Vỏ TO-3P: Hỗ trợ lắp đặt trên bộ tản nhiệt và thuận tiện cho việc thay thế.

Ứng dụng đa dạng: Có thể sử dụng trong bộ nguồn công nghiệp, mạch chỉnh lưu và thiết bị điện tử công suất.

Khả năng tích hợp vào mạch nguồn: Phù hợp với các thiết kế yêu cầu linh kiện chỉnh lưu công suất lớn.

Thuận tiện cho sửa chữa: Có thể thay thế linh kiện tương ứng khi đáp ứng đầy đủ thông số điện và sơ đồ chân.

9. Lưu ý khi sử dụng và thay thế Diode MURP60G30

Khi lựa chọn và thay thế diode MURP60G30 cần chú ý:

• Kiểm tra chính xác mã linh kiện MURP60G30.
• Xác nhận loại diode và cấu trúc bên trong.
• Kiểm tra dòng điện định mức 60A.
• Kiểm tra điện áp ngược 300V.
• Xác nhận kiểu đóng gói TO-3P.
• Kiểm tra đúng sơ đồ chân Anode và Cathode.
• Xác định linh kiện là diode đơn hay diode kép.
• Không sử dụng vượt quá điện áp ngược cho phép.
• Không sử dụng vượt quá dòng điện định mức.
• Kiểm tra điện áp rơi thuận VF.
• Kiểm tra thời gian phục hồi ngược trr.
• Kiểm tra dòng điện xung cho phép.
• Đảm bảo khả năng tản nhiệt.
• Kiểm tra nhiệt độ vỏ và nhiệt độ mối nối.
• Sử dụng keo tản nhiệt hoặc vật liệu dẫn nhiệt phù hợp.
• Bảo đảm cách điện giữa diode và bộ tản nhiệt khi cần thiết.
• Kiểm tra hiện tượng chập hoặc đứt diode.
• Không thay bằng diode có điện áp hoặc dòng điện định mức thấp hơn khi chưa đánh giá mạch.
• Kiểm tra khả năng chịu xung và đặc tính chuyển mạch.
• Ngắt nguồn và xả điện tụ lọc trước khi sửa chữa.

Lưu ý quan trọng: Khi thay thế MURP60G30, không nên chỉ dựa vào thông số 60A và 300V. Cần đối chiếu thêm cấu trúc diode, sơ đồ chân, điện áp rơi thuận, thời gian phục hồi ngược và khả năng tản nhiệt để đảm bảo tương thích.

10. Kết luận

Diode MURP60G30 60A 300V TO-3P là linh kiện bán dẫn công suất được sử dụng trong các mạch chỉnh lưu, bộ nguồn công suất và thiết bị điện tử công nghiệp.

Với dòng điện định mức 60A, điện áp ngược 300V và kiểu đóng gói TO-3P, linh kiện phù hợp với nhiều ứng dụng chỉnh lưu công suất khi đáp ứng đúng điều kiện vận hành.

Diode MURP60G30 có chức năng dẫn dòng điện theo chiều thuận và hạn chế dòng điện theo chiều ngược, hỗ trợ quá trình chuyển đổi và điều khiển năng lượng điện trong các mạch nguồn.

Khi lựa chọn sản phẩm, cần kiểm tra đúng mã linh kiện, dòng điện, điện áp, cấu trúc bên trong, sơ đồ chân và yêu cầu tản nhiệt để đảm bảo thiết bị hoạt động ổn định, an toàn và có tuổi thọ phù hợp.
