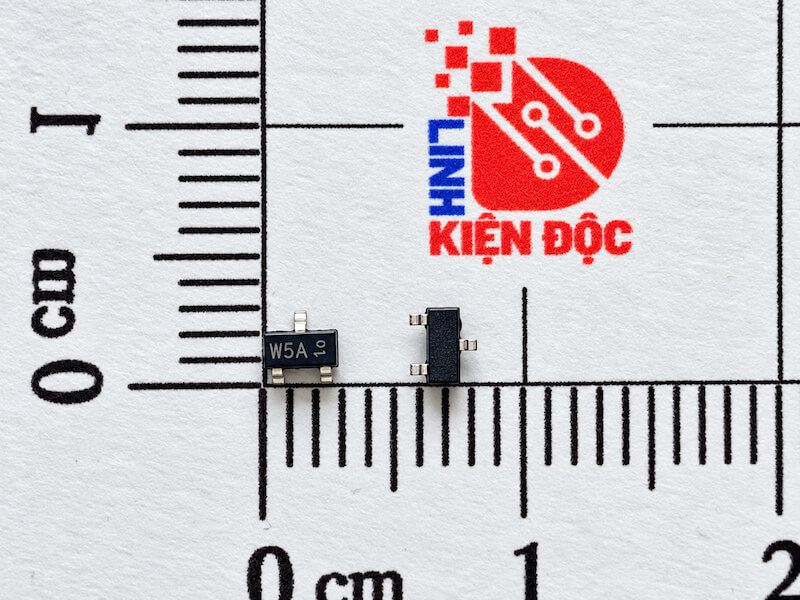

Diode PMBD6050 kí hiệu W5A kiểu chân SOT23

Diode PMBD6050 là diode chuyển mạch tín hiệu nhỏ, được thiết kế để sử dụng trong các mạch điện tử yêu cầu tốc độ đóng cắt nhanh và kích thước nhỏ gọn. Linh kiện có ký hiệu nhận dạng trên thân là W5A, sử dụng kiểu chân SOT-23 với 3 chân kết nối, phù hợp với công nghệ lắp ráp bề mặt SMD.

PMBD6050 tích hợp hai diode trong cùng một vỏ linh kiện, giúp tiết kiệm diện tích bo mạch và thuận tiện khi thiết kế các mạch xử lý tín hiệu, chuyển mạch và bảo vệ điện tử.

1. Đặc điểm của Diode PMBD6050

• Là diode chuyển mạch tín hiệu nhỏ, có tốc độ đáp ứng nhanh.

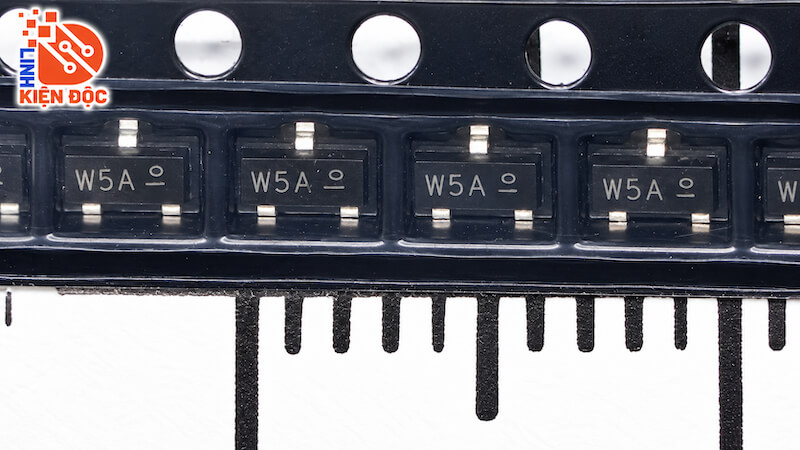

• Ký hiệu trên thân linh kiện: W5A.

• Sử dụng kiểu chân SOT-23 nhỏ gọn.

• Tích hợp hai diode trong một linh kiện.

• Có khả năng chuyển mạch nhanh, phù hợp với các mạch tín hiệu tần số cao.

• Dòng điện hoạt động nhỏ, tiêu thụ công suất thấp.

• Có điện áp rơi thuận thấp ở dòng điện nhỏ.

• Phù hợp với công nghệ hàn dán bề mặt SMT.

• Được ứng dụng rộng rãi trong các bo mạch điều khiển và thiết bị điện tử.

2. Cấu tạo của Diode PMBD6050

Diode PMBD6050 được chế tạo từ vật liệu bán dẫn silicon, sử dụng cấu trúc tiếp giáp PN để thực hiện chức năng dẫn điện một chiều và chuyển mạch tín hiệu.

Bên trong linh kiện tích hợp hai diode chuyển mạch, được bố trí theo cấu hình nối tiếp với điểm giữa đưa ra một chân kết nối.

Cấu tạo cơ bản gồm:

• Lớp bán dẫn P: Chứa các hạt tải điện dương, tạo thành cực Anode.

• Lớp bán dẫn N: Chứa các electron tự do, tạo thành cực Cathode.

• Tiếp giáp PN: Cho phép dòng điện chạy qua khi phân cực thuận và hạn chế dòng điện khi phân cực ngược.

• Vỏ SOT-23: Bảo vệ cấu trúc bán dẫn bên trong và hỗ trợ lắp đặt trên bo mạch PCB.

Nhờ cấu trúc tích hợp hai diode, PMBD6050 có thể thực hiện các chức năng chuyển mạch và xử lý tín hiệu trong cùng một linh kiện nhỏ gọn.

3. Thông số kĩ thuật

4.Kích thước

5. Ứng dụng của Diode PMBD6050

Diode PMBD6050 được sử dụng trong nhiều mạch điện tử như:

• Mạch chuyển mạch tín hiệu tốc độ cao.

• Mạch xử lý và định hướng tín hiệu điện tử.

• Mạch bảo vệ tín hiệu điện áp thấp.

• Mạch logic và điều khiển tín hiệu.

• Mạch ghép tín hiệu và tách tín hiệu.

• Mạch điều khiển vi xử lý và vi điều khiển.

• Bo mạch điện tử dân dụng và công nghiệp.

• Thiết bị truyền thông và hệ thống điều khiển tự động.

Với thiết kế tích hợp hai diode, tốc độ chuyển mạch nhanh và kiểu chân SOT-23 nhỏ gọn, PMBD6050 ký hiệu W5A là linh kiện phù hợp cho các ứng dụng xử lý tín hiệu, chuyển mạch và bảo vệ mạch điện tử.

DATASHEET
