Diode PMBD914 kí hiệu W5D kiểu chân SOT23

Giới thiệu chung về Diode PMBD914 ký hiệu W5D kiểu chân SOT23

1. Đặc điểm

PMBD914 là diode chuyển mạch tín hiệu tốc độ cao được thiết kế cho các mạch điện tử cần khả năng đóng cắt nhanh. Linh kiện sử dụng kiểu vỏ SOT23 nhỏ gọn, thích hợp cho các bo mạch điện tử có mật độ linh kiện cao.

• Loại diode chuyển mạch tốc độ cao.

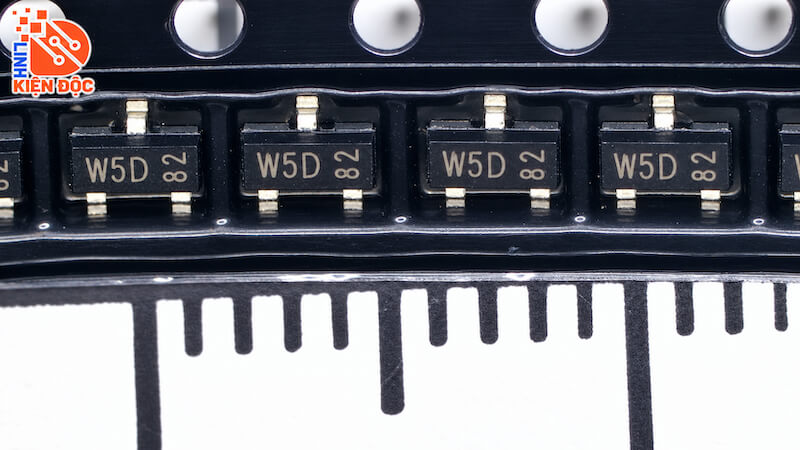

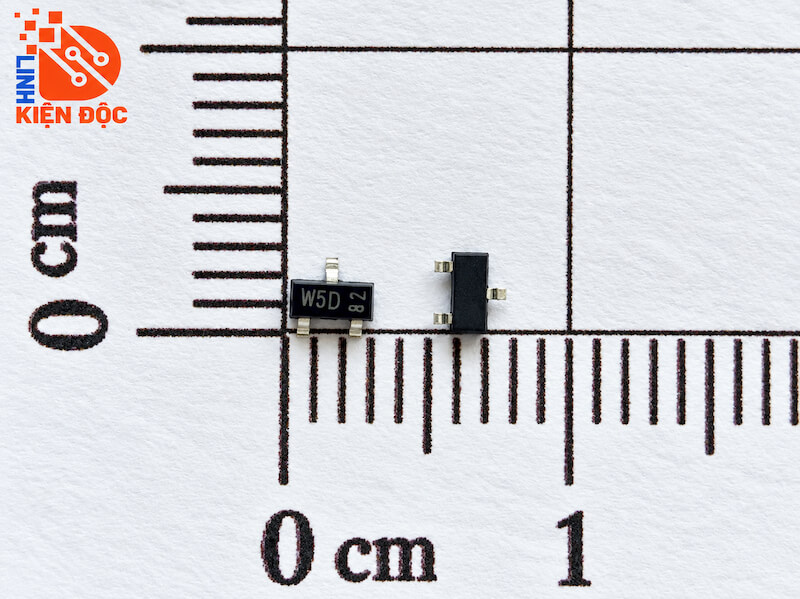

• Ký hiệu trên bề mặt: W5D.
• Điện áp ngược lặp lại tối đa khoảng 100V.
• Dòng thuận liên tục khoảng 200mA.
• Thời gian phục hồi ngược rất nhanh.
• Điện dung tiếp giáp thấp.
• Dòng rò ngược nhỏ.
• Kiểu chân SOT23 nhỏ gọn.
• Phù hợp lắp ráp tự động bằng công nghệ SMT.
• Thích hợp cho các mạch xử lý tín hiệu và chuyển mạch tần số cao.

2. Cấu tạo

PMBD914 được chế tạo trên nền vật liệu bán dẫn silicon với cấu trúc tiếp giáp P-N tối ưu cho tốc độ chuyển mạch nhanh. Linh kiện được đóng gói trong vỏ SOT23 gồm 3 chân.

Trong cấu trúc diode, hai cực chính là Anode và Cathode. Khi điện áp phân cực thuận được đặt vào diode, dòng điện có thể chạy từ Anode sang Cathode. Khi phân cực ngược, diode ngăn dòng điện cho đến khi điện áp ngược vượt quá giới hạn cho phép.

Cấu trúc có điện dung tiếp giáp thấp và thời gian phục hồi ngược ngắn giúp PMBD914 đáp ứng tốt trong các mạch tín hiệu có tần số chuyển mạch cao.

3. Thông số kỹ thuật

4. Kích thước

5. Ứng dụng

Diode PMBD914 ký hiệu W5D được sử dụng chủ yếu trong các mạch tín hiệu và chuyển mạch tốc độ cao như:

• Mạch chuyển mạch tín hiệu tốc độ cao.
• Mạch xử lý tín hiệu số.
• Mạch logic và điều khiển.
• Mạch kẹp và giới hạn điện áp.
• Mạch bảo vệ tín hiệu.
• Mạch định hình xung.
• Thiết bị truyền thông.
• Bo mạch điều khiển công nghiệp.
• Thiết bị điện tử dân dụng.
• Các mạch SMD yêu cầu diode nhỏ gọn và tốc độ đáp ứng nhanh.

DATASHEET
