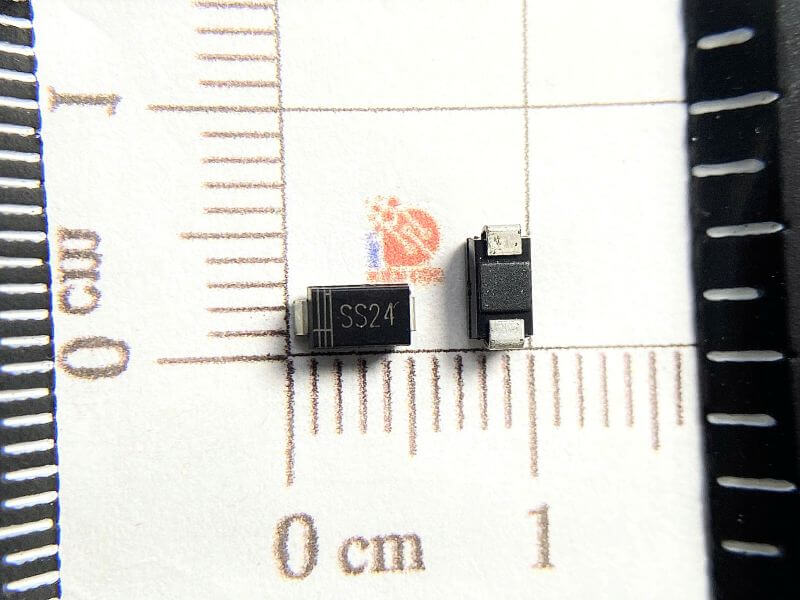

Diode Schottky SR240 kí hiệu SS24 DO-214AC 2A 40V

Giới thiệu diode SR240

SR240 là một diode Schottky chỉnh lưu có dòng điện định mức 2A và điện áp ngược cực đại 40V, được thiết kế trong gói DO-214AC (SMA). Loại diode này có điện áp sụt thấp và tốc độ chuyển mạch nhanh, rất phù hợp cho các ứng dụng đòi hỏi hiệu suất cao trong chuyển đổi năng lượng.

Thông số kỹ thuật của SR240

• Loại diode: Schottky
• Điện áp ngược cực đại (VRRM): 40V
• Dòng điện chỉnh lưu trung bình (IF(AV)): 2A
• Dòng điện đỉnh (IFSM): 50A (trong 8.3ms chu kỳ đơn)
• Điện áp sụt (VF): Thấp hơn 0.5V tại dòng điện 2A, giúp tăng hiệu suất chuyển đổi năng lượng
• Nhiệt độ hoạt động: -55°C đến +125°C
• Gói linh kiện: DO-214AC (SMA) phù hợp cho các mạch gắn trên bề mặt (SMD)

Ưu điểm

1. Điện áp sụt thấp: Đặc tính điện áp sụt thấp giúp giảm tổn hao công suất và cải thiện hiệu suất cho các thiết bị điện tử.
2. Tốc độ chuyển mạch nhanh: Công nghệ Schottky cho phép chuyển mạch nhanh, lý tưởng cho các mạch hoạt động ở tần số cao.
3. Thiết kế nhỏ gọn: Với gói SMA, diode này tiết kiệm không gian và dễ dàng tích hợp trong các thiết bị nhỏ gọn.

Ứng dụng của SR240

1. Chỉnh lưu trong nguồn xung (SMPS):
   • Dùng trong mạch nguồn chuyển mạch để tối ưu hiệu suất nhờ điện áp sụt thấp và tốc độ đáp ứng nhanh.
2. Bảo vệ ngược dòng:
   • Bảo vệ các mạch điện tử khỏi nguy cơ hư hỏng do đấu ngược cực.
3. Bảo vệ chống quá áp và lọc điện áp:
   • Sử dụng trong các mạch lọc điện áp đầu ra và bảo vệ quá áp, nhằm giữ ổn định dòng điện.
4. Ứng dụng trong mạch năng lượng tái tạo và thiết bị cầm tay:
   • Thích hợp cho các thiết bị tiêu thụ điện năng thấp và các hệ thống năng lượng tái tạo như sạc pin năng lượng mặt trời, do hiệu suất cao và thiết kế tiết kiệm không gian.

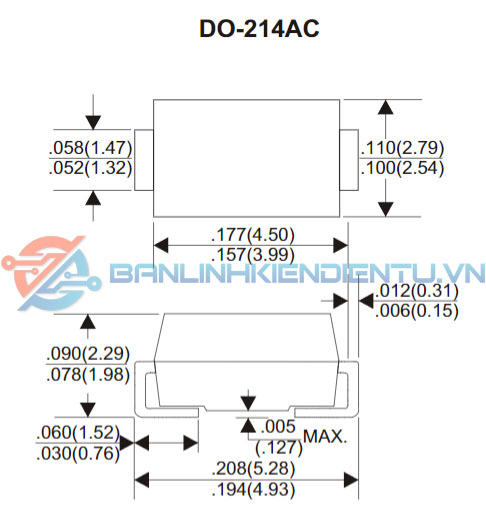

Kích thước SR240
