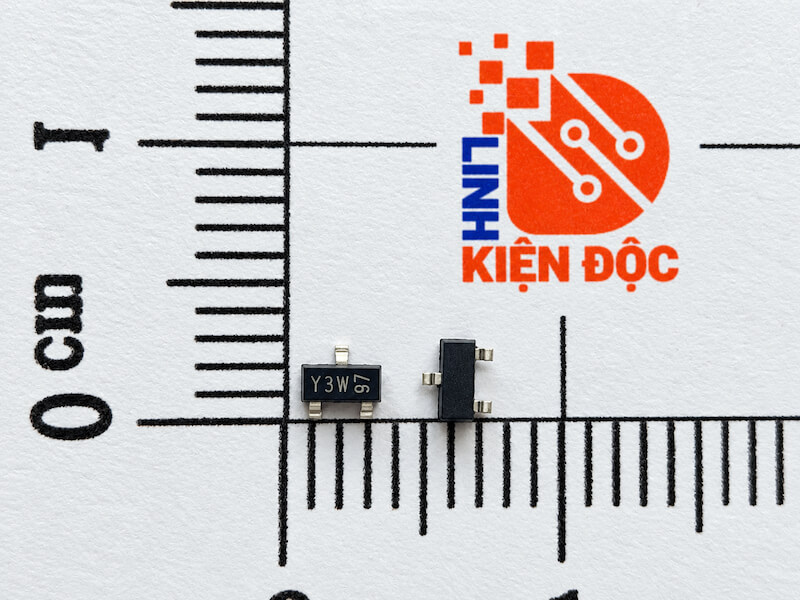

Diode zenner BZX84-C13 kí hiệu Y3W kiểu chân SOT23 ổn áp 13V

Diode Zener BZX84-C13 là loại diode ổn áp được thiết kế để duy trì điện áp ổn định ở mức danh định 13V, giúp bảo vệ các linh kiện điện tử và ổn định điện áp trong mạch điện. Sản phẩm có ký hiệu trên thân Y3W, sử dụng kiểu đóng gói SOT23 nhỏ gọn, phù hợp với công nghệ hàn dán bề mặt SMD.

Diode Zener BZX84-C13 hoạt động dựa trên nguyên lý đánh thủng Zener khi được phân cực ngược, giúp duy trì điện áp gần mức 13V trong phạm vi dòng điện làm việc cho phép. Linh kiện được sử dụng rộng rãi trong các mạch ổn áp, mạch bảo vệ quá áp, mạch tạo điện áp tham chiếu và các thiết bị điện tử dân dụng, công nghiệp.

1. Đặc Điểm Nổi Bật Của Diode Zener BZX84-C13

• Là diode Zener silicon chuyên dùng để ổn định và giới hạn điện áp.

• Điện áp Zener danh định 13V, phù hợp với các mạch ổn áp và bảo vệ điện áp.

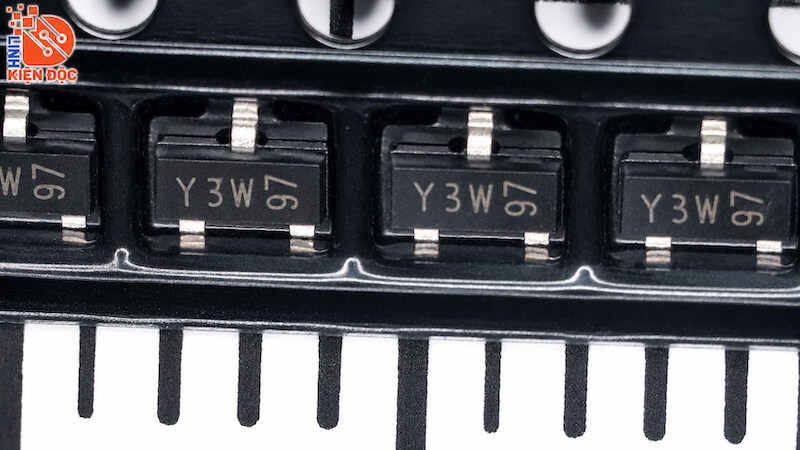

• Ký hiệu nhận dạng trên thân linh kiện là Y3W.

• Sử dụng kiểu chân SOT23 nhỏ gọn, gồm 3 chân vật lý.

• Có khả năng duy trì điện áp tương đối ổn định khi hoạt động trong vùng đánh thủng ngược.

• Dung sai điện áp Zener ±5%, phù hợp với nhiều ứng dụng điện tử thông dụng.

• Công suất tiêu tán danh định thường khoảng 250mW, tùy nhà sản xuất và điều kiện tản nhiệt.

• Có khả năng đáp ứng nhanh với sự thay đổi điện áp trong mạch.

• Thiết kế nhỏ gọn, giúp tiết kiệm diện tích bo mạch PCB.

• Phù hợp với công nghệ hàn dán bề mặt SMT và các thiết bị điện tử có mật độ linh kiện cao.

2. Cấu Tạo Của Diode Zener BZX84-C13

Diode Zener BZX84-C13 được chế tạo từ vật liệu bán dẫn silicon, có cấu trúc tiếp giáp P-N được thiết kế đặc biệt để hoạt động ổn định trong vùng đánh thủng ngược.

Cấu tạo cơ bản gồm:

• Lớp bán dẫn P: Tạo thành vùng Anode của diode, tham gia hình thành tiếp giáp P-N.

• Lớp bán dẫn N: Tạo thành vùng Cathode, kết hợp với lớp P để tạo đặc tính ổn áp.

• Tiếp giáp P-N: Được thiết kế để xảy ra hiện tượng đánh thủng ngược tại mức điện áp Zener xác định.

• Chip bán dẫn silicon: Đảm nhiệm chức năng ổn định và giới hạn điện áp.

• Vỏ SOT23: Được làm từ vật liệu nhựa cách điện, giúp bảo vệ chip bán dẫn bên trong.

• Ba chân kim loại: Dùng để kết nối diode với các đường mạch trên bo mạch PCB, trong đó có chân không kết nối nội bộ tùy cấu hình của nhà sản xuất.

Nguyên lý hoạt động: Khi diode được phân cực ngược và điện áp đạt đến mức điện áp Zener khoảng 13V, diode bắt đầu dẫn dòng điện ngược, giúp giữ điện áp hai đầu diode gần mức ổn áp danh định. Khi điện áp thấp hơn ngưỡng Zener, dòng điện ngược rất nhỏ.

Trong quá trình sử dụng, diode cần được kết hợp với điện trở hạn dòng hoặc mạch giới hạn dòng phù hợp để tránh vượt quá công suất cho phép.

3. Thông Số Kỹ Thuật Của Diode Zener BZX84-C13

4. Kích Thước Của Diode Zener BZX84-C13

5. Ứng Dụng Của Diode Zener BZX84-C13

Diode Zener BZX84-C13 được ứng dụng trong nhiều loại mạch điện tử như:

• Mạch ổn áp 13V: Duy trì điện áp gần mức 13V trong các mạch có dòng tải nhỏ.

• Mạch bảo vệ quá áp: Giới hạn điện áp nhằm bảo vệ các linh kiện nhạy cảm.

• Mạch tạo điện áp tham chiếu: Cung cấp mức điện áp tham chiếu cho các mạch điều khiển và so sánh điện áp.

• Mạch nguồn điện tử: Hỗ trợ ổn định điện áp trong các bộ nguồn DC và mạch điều khiển nguồn.

• Mạch xử lý tín hiệu: Giới hạn biên độ điện áp và bảo vệ đầu vào của các tầng xử lý tín hiệu.

• Thiết bị điện tử dân dụng: Sử dụng trong bo mạch điều khiển, thiết bị gia dụng và các thiết bị điện tử thông minh.

• Thiết bị điện tử công nghiệp: Ứng dụng trong mạch điều khiển tự động, bo mạch nguồn và hệ thống điện tử công nghiệp.
