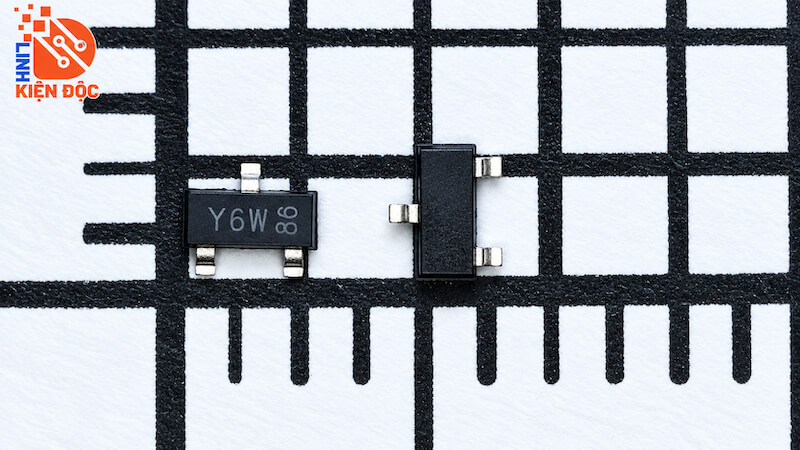

Diode zenner BZX84-C18 kí hiệu Y6W kiểu chân SOT23 ổn áp 18V

Diode Zener BZX84-C18 là loại diode bán dẫn chuyên dùng để ổn định điện áp và bảo vệ các linh kiện điện tử khỏi tình trạng quá áp. Linh kiện có điện áp Zener danh định 18V, ký hiệu trên thân Y6W, sử dụng kiểu đóng gói SOT23 nhỏ gọn, phù hợp với công nghệ hàn dán bề mặt SMD.

BZX84-C18 hoạt động dựa trên nguyên lý đánh thủng ngược của tiếp giáp bán dẫn P-N, giúp duy trì điện áp gần mức 18V khi dòng điện nằm trong phạm vi làm việc cho phép. Sản phẩm thường được sử dụng trong các mạch ổn áp, mạch bảo vệ quá áp, mạch tạo điện áp tham chiếu và các thiết bị điện tử dân dụng, công nghiệp.

1. Đặc Điểm Nổi Bật Của Diode Zener BZX84-C18

• Là diode Zener silicon chuyên dùng để ổn định và giới hạn điện áp.

• Điện áp Zener danh định 18V, phù hợp với các mạch nguồn và mạch điều khiển điện áp.

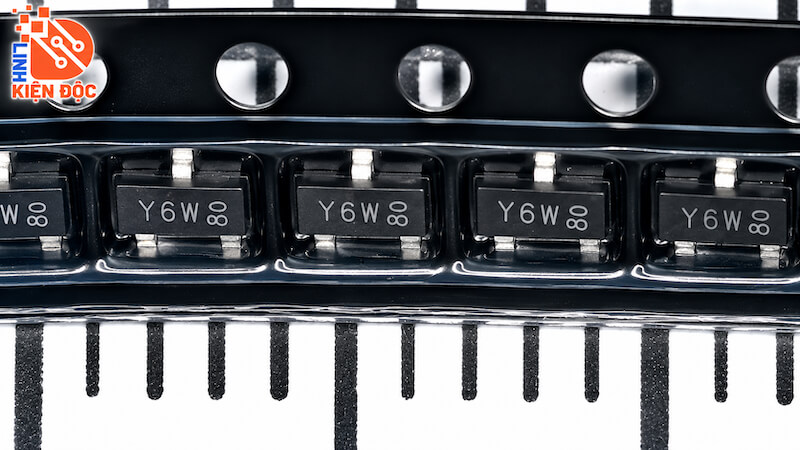

• Ký hiệu nhận dạng trên thân linh kiện là Y6W.

• Sử dụng kiểu chân SOT23 nhỏ gọn, gồm 3 chân vật lý.

• Có khả năng duy trì điện áp tương đối ổn định khi hoạt động trong vùng đánh thủng ngược.

• Dung sai điện áp Zener ±5%, phù hợp với nhiều ứng dụng điện tử thông dụng.

• Công suất tiêu tán thường khoảng 250mW, tùy nhà sản xuất và điều kiện tản nhiệt.

• Có khả năng giới hạn điện áp nhằm bảo vệ các linh kiện điện tử nhạy cảm.

• Thiết kế nhỏ gọn, giúp tiết kiệm diện tích bo mạch PCB.

• Phù hợp với công nghệ hàn dán bề mặt SMT và các thiết bị điện tử có mật độ linh kiện cao.

2. Cấu Tạo Của Diode Zener BZX84-C18

Diode Zener BZX84-C18 được chế tạo từ vật liệu bán dẫn silicon, có cấu trúc tiếp giáp P-N được thiết kế để hoạt động trong vùng đánh thủng ngược với điện áp danh định 18V.

Cấu tạo cơ bản gồm:

• Lớp bán dẫn P: Tạo thành vùng Anode của diode, tham gia hình thành tiếp giáp P-N.

• Lớp bán dẫn N: Tạo thành vùng Cathode, kết hợp với lớp P để tạo đặc tính ổn áp.

• Tiếp giáp P-N: Được thiết kế để xảy ra hiện tượng đánh thủng ngược tại mức điện áp Zener xác định.

• Chip bán dẫn silicon: Đảm nhiệm chức năng ổn định và giới hạn điện áp trong mạch.

• Vỏ SOT23: Được làm từ vật liệu nhựa cách điện, giúp bảo vệ chip bán dẫn bên trong.

• Ba chân kim loại: Dùng để kết nối linh kiện với bo mạch PCB, trong đó một chân có thể không được kết nối nội bộ tùy theo cấu hình nhà sản xuất.

Nguyên lý hoạt động: Khi diode được phân cực ngược và điện áp đạt đến ngưỡng Zener khoảng 18V, diode bắt đầu dẫn dòng điện ngược, giúp giữ điện áp hai đầu diode gần mức danh định. Khi điện áp ngược thấp hơn ngưỡng Zener, dòng điện qua diode rất nhỏ.

Trong quá trình sử dụng, cần kết hợp diode với điện trở hạn dòng hoặc mạch giới hạn dòng phù hợp để tránh vượt quá công suất cho phép.

3. Thông Số Kỹ Thuật Của Diode Zener BZX84-C18

4. Kích Thước Của Diode Zener BZX84-C18

5. Ứng Dụng Của Diode Zener BZX84-C18

Diode Zener BZX84-C18 được ứng dụng trong nhiều loại mạch điện tử như:

• Mạch ổn áp 18V: Duy trì điện áp gần mức 18V trong các mạch có dòng tải nhỏ.

• Mạch bảo vệ quá áp: Giới hạn điện áp nhằm bảo vệ các linh kiện điện tử nhạy cảm.

• Mạch tạo điện áp tham chiếu: Cung cấp điện áp tham chiếu cho các mạch điều khiển và so sánh điện áp.

• Mạch nguồn điện tử: Hỗ trợ ổn định điện áp trong các bộ nguồn DC.

• Mạch xử lý tín hiệu: Giới hạn biên độ điện áp và bảo vệ đầu vào của các tầng xử lý tín hiệu.

• Thiết bị điện tử dân dụng: Sử dụng trong bo mạch điều khiển, thiết bị gia dụng và các thiết bị điện tử thông minh.

• Thiết bị điện tử công nghiệp: Ứng dụng trong mạch điều khiển tự động, bo mạch nguồn và hệ thống điện tử công nghiệp.
