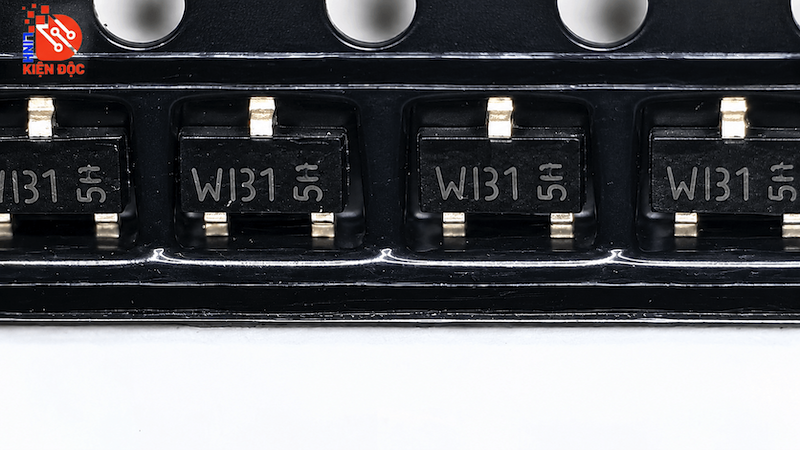

Diode zenner BZX84-C3V3 kí hiệu WB1 kiểu chân SOT23 ổn áp 3,3V

1. Giới thiệu chung về Diode Zener BZX84-C3V3

Diode Zener BZX84-C3V3 ký hiệu WB1 kiểu chân SOT23 ổn áp 3,3V là linh kiện bán dẫn được sử dụng trong các mạch ổn định điện áp, tạo điện áp tham chiếu và bảo vệ các linh kiện điện tử trước hiện tượng điện áp tăng vượt mức cho phép.

BZX84-C3V3 có điện áp Zener danh định 3,3V, được thiết kế với kiểu đóng gói SOT23 nhỏ gọn, phù hợp với các bo mạch điện tử sử dụng công nghệ dán bề mặt SMT.

Linh kiện hoạt động dựa trên đặc tính đánh thủng ngược của diode Zener. Khi được phân cực ngược và dòng điện đạt mức phù hợp, diode có khả năng duy trì điện áp gần giá trị danh định 3,3V trên hai đầu linh kiện.

Với kích thước nhỏ, công suất tiêu tán thấp và khả năng ổn định điện áp, BZX84-C3V3 được sử dụng trong các thiết bị điện tử dân dụng, mạch điều khiển công nghiệp, mạch nguồn và hệ thống xử lý tín hiệu.

2. Đặc điểm nổi bật của Diode Zener BZX84-C3V3

• Mã linh kiện: BZX84-C3V3.
• Ký hiệu in trên thân: WB1 theo thông tin sản phẩm.
• Loại linh kiện: Diode Zener ổn áp.
• Điện áp Zener danh định: 3,3V.
• Kiểu đóng gói: SOT23.
• Công nghệ lắp đặt: Dán bề mặt SMD.
• Thiết kế nhỏ gọn, tiết kiệm diện tích bo mạch.
• Hoạt động dựa trên đặc tính đánh thủng ngược.
• Phù hợp với mạch ổn áp công suất nhỏ.
• Hỗ trợ tạo điện áp tham chiếu.
• Có thể sử dụng trong các mạch giới hạn và bảo vệ điện áp.
• Phù hợp với các thiết bị điện tử và bo mạch điều khiển.

3. Cấu tạo của Diode Zener BZX84-C3V3

Diode Zener BZX84-C3V3 được chế tạo từ vật liệu bán dẫn silicon với cấu trúc tiếp giáp P-N, được thiết kế để hoạt động ổn định trong vùng đánh thủng ngược.

Lớp bán dẫn loại P: Là vùng bán dẫn có hạt tải điện chủ yếu là lỗ trống, tham gia hình thành tiếp giáp P-N.

Lớp bán dẫn loại N: Là vùng bán dẫn có hạt tải điện chủ yếu là electron, kết hợp với lớp P tạo nên cấu trúc diode.

Tiếp giáp P-N: Là bộ phận quyết định đặc tính dẫn điện thuận và khả năng ổn định điện áp khi phân cực ngược.

Các điện cực Anode và Cathode: Được sử dụng để kết nối diode với mạch điện. Khi sử dụng trong chế độ ổn áp Zener, Cathode thường được nối về phía điện áp dương thông qua phần tử hạn dòng.

Vỏ SOT23: Bảo vệ phần tử bán dẫn bên trong, có kích thước nhỏ và phù hợp với công nghệ lắp ráp SMT.

Chân kết nối: Linh kiện có 3 chân vật lý theo kiểu đóng gói SOT23. Chức năng từng chân cần được xác nhận theo datasheet của nhà sản xuất.

4. Thông số kỹ thuật Diode Zener BZX84-C3V3

5. Kích thước và kiểu dáng Diode Zener BZX84-C3V3 SOT23

6. Nguyên lý hoạt động của Diode Zener BZX84-C3V3

Diode Zener BZX84-C3V3 hoạt động dựa trên đặc tính dẫn điện của tiếp giáp bán dẫn P-N.

Khi được phân cực thuận, diode có khả năng dẫn điện tương tự diode silicon thông thường.

Khi được phân cực ngược, dòng điện qua diode ban đầu rất nhỏ. Khi điện áp ngược đạt đến vùng đánh thủng Zener, dòng điện tăng lên trong khi điện áp trên hai đầu diode được duy trì gần mức danh định 3,3V trong phạm vi dòng điện làm việc cho phép.

Trong mạch ổn áp đơn giản, diode Zener thường được kết hợp với điện trở hạn dòng để tạo điện áp tham chiếu hoặc giới hạn điện áp tại một nút mạch.

Điện trở hạn dòng đóng vai trò quan trọng trong việc kiểm soát dòng điện qua diode, tránh hiện tượng quá công suất gây hư hỏng linh kiện.

Đặc biệt, điện áp 3,3V là giá trị danh định, không phải điện áp đầu ra tuyệt đối chính xác trong mọi điều kiện hoạt động.

7. Ứng dụng của Diode Zener BZX84-C3V3

Diode Zener BZX84-C3V3 được sử dụng trong nhiều thiết bị và hệ thống điện tử như:

• Mạch ổn định điện áp 3,3V công suất nhỏ.
• Mạch tạo điện áp tham chiếu.
• Mạch giới hạn điện áp tín hiệu.
• Mạch bảo vệ đầu vào vi điều khiển.
• Mạch bảo vệ tín hiệu điều khiển.
• Mạch nguồn điện tử.
• Bo mạch điều khiển công nghiệp.
• Thiết bị điện tử dân dụng.
• Mạch cảm biến và xử lý tín hiệu.
• Sửa chữa, bảo trì bo mạch điện tử.

Khi sử dụng để bảo vệ tín hiệu, cần tính toán điện trở hạn dòng và kiểm tra khả năng chịu công suất của diode. Linh kiện này không thay thế trực tiếp cho diode TVS chuyên dụng trong mọi ứng dụng chống xung quá áp.

8. Ưu điểm của Diode Zener BZX84-C3V3

Điện áp Zener 3,3V: Phù hợp với các mạch điện tử yêu cầu điện áp tham chiếu hoặc giới hạn điện áp gần mức 3,3V.

Kích thước nhỏ gọn: Vỏ SOT23 giúp tiết kiệm diện tích trên bo mạch điện tử.

Công nghệ SMD: Thuận tiện cho quá trình lắp ráp và hàn linh kiện bằng công nghệ SMT.

Khả năng ổn áp: Hỗ trợ duy trì điện áp trong phạm vi làm việc khi được thiết kế mạch phù hợp.

Ứng dụng đa dạng: Có thể sử dụng trong mạch nguồn, mạch điều khiển và mạch xử lý tín hiệu.

Thuận tiện thay thế: Phù hợp với nhu cầu sửa chữa các bo mạch sử dụng đúng mã BZX84-C3V3.

9. Lưu ý khi sử dụng và thay thế Diode Zener BZX84-C3V3

Khi sử dụng và thay thế linh kiện cần chú ý:

• Kiểm tra chính xác mã BZX84-C3V3.
• Xác nhận ký hiệu WB1 với tài liệu của nhà sản xuất.
• Kiểm tra điện áp Zener danh định 3,3V.
• Đấu đúng cực Anode và Cathode.
• Đối chiếu sơ đồ chân SOT23 trước khi hàn.
• Sử dụng điện trở hạn dòng phù hợp.
• Không để dòng điện vượt giới hạn cho phép.
• Đảm bảo công suất tiêu tán nằm trong phạm vi an toàn.
• Hạn chế tác động nhiệt quá lâu khi hàn linh kiện.
• Kiểm tra các linh kiện xung quanh nếu diode bị chập hoặc hở.
• Không thay thế bằng diode Zener có điện áp khác khi chưa đánh giá thiết kế mạch.

Cần lưu ý rằng ký hiệu in trên thân linh kiện SMD không phải lúc nào cũng xác định duy nhất một mã sản phẩm. Việc thay thế nên dựa trên cả thông số kỹ thuật và sơ đồ mạch thực tế.

10. Kết luận

Diode Zener BZX84-C3V3 ký hiệu WB1 kiểu chân SOT23 ổn áp 3,3V là linh kiện bán dẫn được sử dụng trong các mạch ổn định điện áp, tạo điện áp tham chiếu và giới hạn điện áp tín hiệu.

Với điện áp Zener danh định 3,3V, thiết kế SOT23 nhỏ gọn và khả năng lắp đặt bằng công nghệ SMD, sản phẩm phù hợp với nhiều ứng dụng điện tử dân dụng và công nghiệp.

Khi lựa chọn BZX84-C3V3, cần kiểm tra chính xác điện áp Zener, ký hiệu linh kiện, sơ đồ chân và công suất tiêu tán để đảm bảo khả năng tương thích và hoạt động ổn định của mạch điện.
