Diode zenner MM3Z3V9T1G kí hiệu 07 kiểu chân SOD323

1. Giới thiệu chung về Diode Zener MM3Z3V9T1G

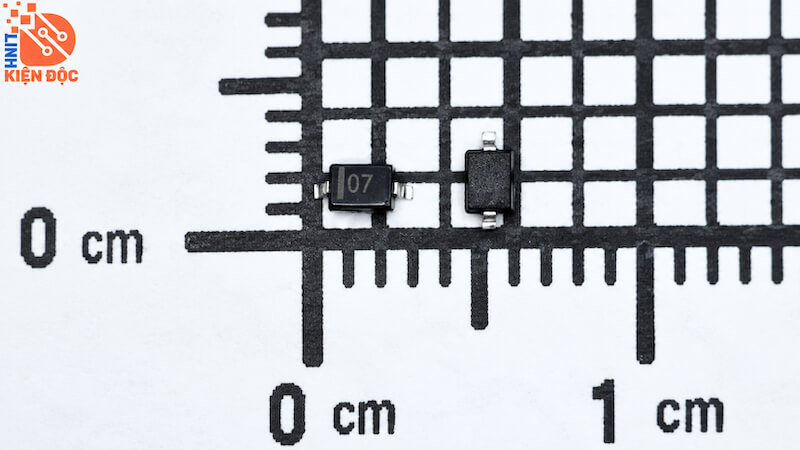

MM3Z3V9T1G là diode Zener ổn áp có điện áp danh định 3.9V, công suất 300mW, được sản xuất bởi ON Semiconductor (onsemi). Linh kiện có ký hiệu nhận dạng 07 trên thân, sử dụng kiểu đóng gói SOD-323 với 2 chân kết nối.

Diode Zener MM3Z3V9T1G được thiết kế để duy trì điện áp ổn định trong các mạch điện tử, đồng thời hỗ trợ giới hạn điện áp và bảo vệ linh kiện trước những biến động điện áp trong phạm vi công suất cho phép.

Với kích thước nhỏ gọn, khả năng hoạt động ổn định và công suất tiêu thụ thấp, MM3Z3V9T1G được sử dụng phổ biến trong các mạch nguồn, mạch điều khiển, thiết bị điện tử dân dụng và các hệ thống điện tử công nghiệp.

2. Đặc điểm và cấu tạo của Diode Zener MM3Z3V9T1G

Đặc điểm nổi bật

• Điện áp Zener danh định 3.9V, phù hợp với các mạch ổn áp điện áp thấp.

• Công suất tiêu tán tối đa 300mW.

• Sai số điện áp Zener ±5%.

• Sử dụng công nghệ bán dẫn silicon, giúp duy trì đặc tính điện ổn định.

• Có khả năng giới hạn điện áp khi được phân cực ngược.

• Dòng điện rò ngược thấp, giúp hạn chế tổn hao năng lượng.

• Kiểu đóng gói SOD-323 nhỏ gọn, tiết kiệm diện tích bo mạch.

• Sử dụng công nghệ dán bề mặt SMD, thuận tiện cho quá trình lắp ráp tự động.

• Phù hợp với các thiết bị điện tử có mật độ linh kiện cao.

Cấu tạo

Diode Zener MM3Z3V9T1G được chế tạo từ vật liệu bán dẫn silicon, có một tiếp giáp P-N được thiết kế để hoạt động trong vùng đánh thủng ngược.

Linh kiện gồm 2 chân:

Nguyên lý hoạt động

• Khi phân cực thuận, diode hoạt động tương tự diode silicon thông thường, cho dòng điện đi qua khi điện áp thuận đủ lớn.

• Khi phân cực ngược và điện áp chưa đạt ngưỡng Zener, diode chỉ có dòng điện rò rất nhỏ.

• Khi điện áp ngược đạt khoảng 3.9V, diode đi vào vùng đánh thủng Zener và dẫn dòng điện ngược.

• Trong vùng hoạt động thích hợp, điện áp hai đầu diode được duy trì gần mức 3.9V.

Để diode hoạt động an toàn, cần sử dụng điện trở hạn dòng hoặc mạch giới hạn dòng phù hợp, tránh vượt quá công suất cho phép.

3. Thông số kỹ thuật của Diode Zener MM3Z3V9T1G

4. Kích thước Diode Zener MM3Z3V9T1G SOD-323

5. Ứng dụng của Diode Zener MM3Z3V9T1G

Mạch ổn áp 3.9V: Được sử dụng để tạo mức điện áp tham chiếu hoặc ổn định điện áp trong các mạch điện tử công suất thấp.

Mạch bảo vệ quá áp: Giúp giới hạn điện áp trên các đường tín hiệu hoặc đầu vào linh kiện, với điều kiện năng lượng quá áp nằm trong khả năng chịu đựng của diode.

Mạch nguồn điện tử: Có thể sử dụng trong các mạch nguồn DC, mạch ổn áp đơn giản và hệ thống điều khiển điện áp thấp.

Mạch điều khiển vi điều khiển: Hỗ trợ giới hạn điện áp tại các chân tín hiệu, bảo vệ đầu vào trong những ứng dụng được thiết kế phù hợp.

Thiết bị điện tử dân dụng: Được sử dụng trong các bo mạch điện tử, thiết bị gia dụng và hệ thống điều khiển nhỏ gọn.

Thiết bị đo lường: Có thể sử dụng làm phần tử tạo điện áp tham chiếu trong các mạch đo và xử lý tín hiệu không yêu cầu độ chính xác quá cao.

Mạch xử lý tín hiệu: Hỗ trợ giới hạn biên độ điện áp, giúp kiểm soát mức tín hiệu trong các hệ thống điện tử.

Thiết bị điện tử công nghiệp: Phù hợp với các mạch điều khiển, mạch giám sát điện áp và hệ thống tự động hóa công suất thấp.

Nhờ điện áp Zener 3.9V, công suất 300mW và thiết kế SOD-323 nhỏ gọn, MM3Z3V9T1G ký hiệu 07 là linh kiện phù hợp cho các ứng dụng ổn áp, giới hạn điện áp và bảo vệ mạch điện tử.
